LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм)

LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм)
LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм) LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм) LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм) LMR-400 гибкий коаксиальный кабель и разъемы с низкими потерями с двойным экраном для наружного применения 0.405" (10.29 мм)

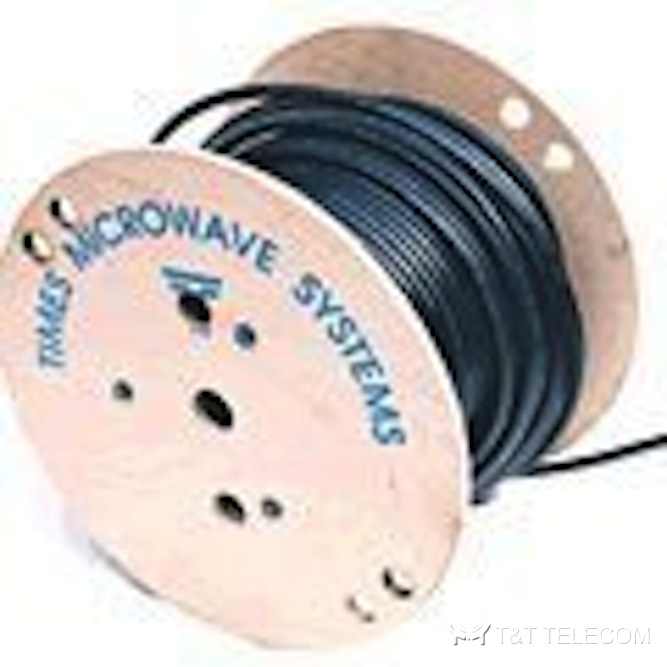

Кабель Times Microwave
ПроизводительTimes Microwave
Цена522 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
LMR‑400. Подробная спецификация
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

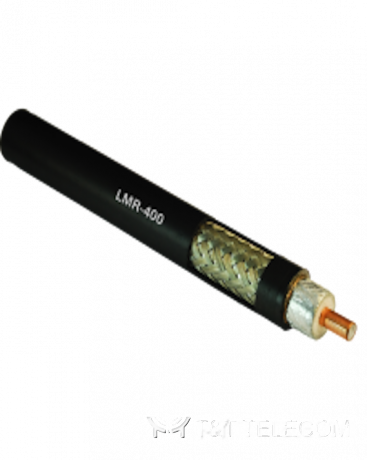

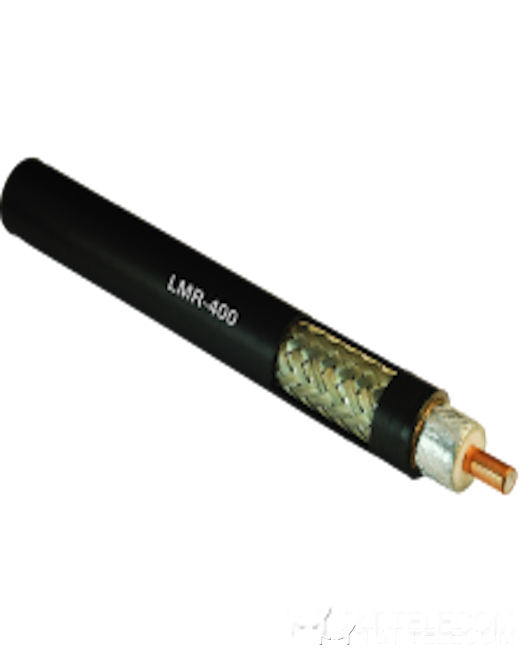

LMR-400 — гибкий коаксиальный кабель Times Microwave Systems (TMS) 3/8" с низкими потерями и двойным экраном для наружного применения, наружный диаметр 10.29 мм. Устойчивая к ультрафиолету полиэтиленовая оболочка рассчитана на 20 лет работы; эквивалент с теми же характеристиками — QRL1000.

Назначение и применение

  • Сборки в беспроводных системах связи, короткие антенно-фидерные тракты, WLL, GPS, LMR, WLAN, WISP, WiMax, SCADA, мобильные антенны
  • Замена кабеля с воздушным диэлектриком и других фидеров, где нужен несложный радиочастотный фидер с низкими потерями

Технические характеристики

ПараметрЗначение
Внутренний проводник, омедненный алюминий2.74 мм
Диэлектрик, вспененный полиэтилен7.24 мм
Внешний проводник, алюминиевая лента7.39 мм
Внешняя оплетка, луженая медь8.13 мм
Оболочка10.29 мм
Волновое сопротивление50 Ом
Уровень экранирования>90 дБ
Вес0.10 кг/м

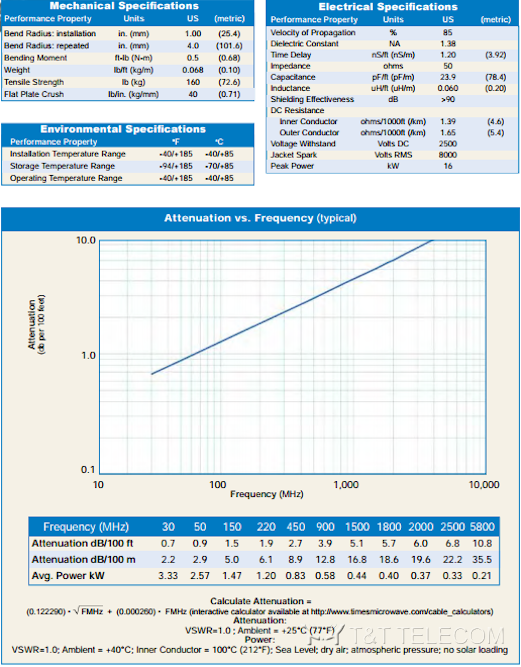

Потери в кабеле

Частота, МГц305015022045090015001800200025005800
Затухание, дБ/100 м2.22.95.06.18.912.816.818.619.622.235.5
Средняя мощность, кВт3.332.571.471.20.830.580.440.400.370.330.210

Информация для заказа

ОбозначениеКодИсполнение
LMR-40054001наружный, PE, черный
LMR-400-DB54091наружный / водонепроницаемый, PE, черный
LMR-400-FR54030внутренний / наружный огнестойкий CMR, PE, черный
LMR-400-FR-PVC54073внутренний / наружный огнестойкий CMR, ПВХ, черный
LMR-400-PVC54218общего назначения, ПВХ, черный
LMR-400-PVC-W54204общего назначения, ПВХ, белый

Также доступны исполнения: CMR/MPR (PCC-FT4) безгалогенный — LMR-400-FR; ультрагибкий — LMR-400-UltraFlex; CMP/MPP (PCC-FT6) Plenum — LMR-600-LLPL.

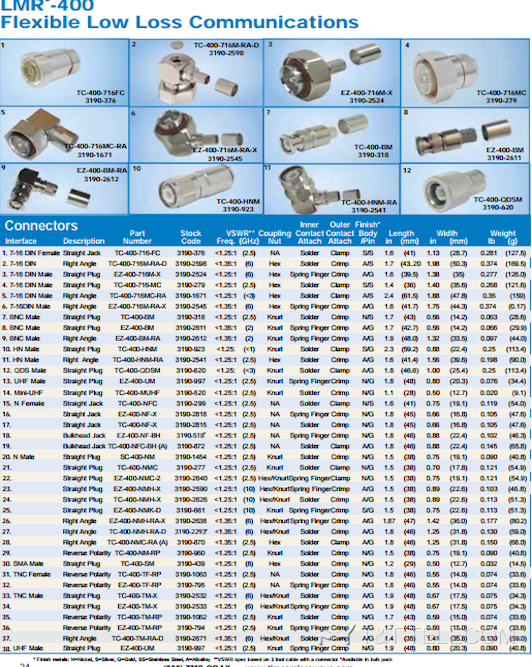

Разъемы и переходники для LMR-400

ОбозначениеАртикулОбозначениеАртикулОбозначениеАртикулОбозначениеАртикул
TC-400-716FC3190-376TC-400-MUHF3190-520SC-400-NM3190-1454TC-400-QDSM3190-620
EZ-400-716MH-X3190-2524EZ-400-NF-X3190-2818TC-400-NM3190-188TC-400-SM-X3190-3046
EZ-400-716MH-RA-X3190-2545TC-400-NF-X3190-2815TC-400-NMC3190-277EZ-400-TF-RP3190-795
TC-400-716MC3190-279TC-400-NF-PL3190-964TC-400-NMH-X3190-2626TC-400-TF-RP3190-1063
TC-400-716MC-RA3190-1671TC-400-NFC3190-299TC-400-NMH-PL-X3190-2962EZ-400-TM-X3190-2533
EZ-400-BM3190-2611EZ-400-NF-BH3190-518TC-400-NMH-PL3190-759TC-400-TM-X3190-2532
EZ-400-BM-X3190-2852TC-400-NFC-BHA3190-872EZ-400-NM-753190-1618EZ-400-TM-RA3190-1515
EZ-400-BM-RA-X3190-2847EZ-400-NMC-2-D3190-2640TC-400-NM-753190-389EZ-400-TM-RA-X3190-2800
TC-400-BM3190-318EZ-400-NMH-X3190-2590EZ-400-NMH-RA-X3190-2638TC-400-TM-RA-D3190-2671
EZ-400-FMH-753190-1617EZ-400-NMH-D3190-400TC-400-NMH-RA-D3190-2293EZ-400-TM-RP3190-794
EZ-400-FM-753190-952EZ-400-NMH-PL-X3190-2961TC-400-NMH-RA3190-422TC-400-TM-RP3190-1062
TC-400-HNM-RA3190-2541EZ-400-NMK3190-661TC-400-NM-RP3190-960EZ-400-UM3190-997
TC-400-HNM3190-923

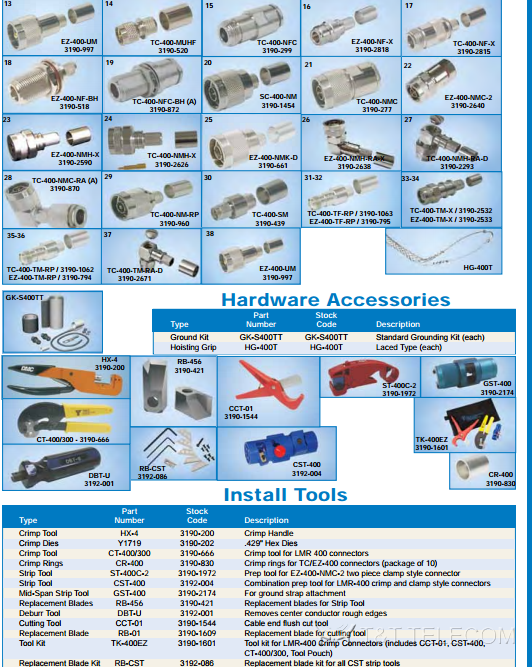

Инструмент и аксессуары для монтажа LMR-400

Part NumberStock CodeОписание
CCT-023192-165Инструмент для зачистки концов кабеля
CCT-033192-267Инструмент для разделки кабелей LMR, TCOM LMR-600 и RG
CR-4003190-830Обжимные кольца для разъемов TC / EZ-400 (10 шт.)
CST-4003192-004Комбинированный инструмент для разделки кабеля LMR-400 и TCOM-400 (обжимные и зажимные разъемы)
CT-U3192-181Обжимной инструмент (с матрицами)
GK-S400TTGK-S400TTКомплект заземления для LMR-400 1/4", обжимной наконечник, 2 отверстия
HG-400THG-400TЧулок для подъема кабеля
RB-023192-166Запасной нож для режущего инструмента
RB-CST3192-086Комплект сменных лезвий
ST-400C-23190-1972Инструмент для разделки кабеля под разъем EZ-400-NMC-2
TK-400EZ3190-1601Набор инструментов для обжимных / зажимных разъемов под кабель LMR-400 (включает CCT-02, CST-400, CT-400/300)
WSB-4003109-394Защитная трубка от атмосферных осадков для всех разъемов с LMR-400
Y17193190-202Обжимные штампы (матрицы)
