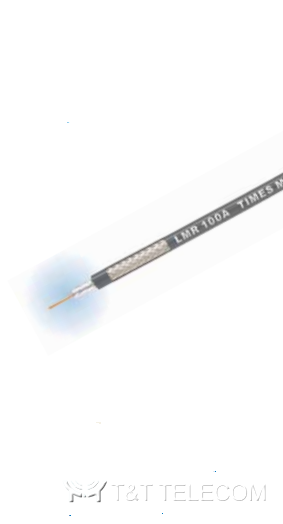

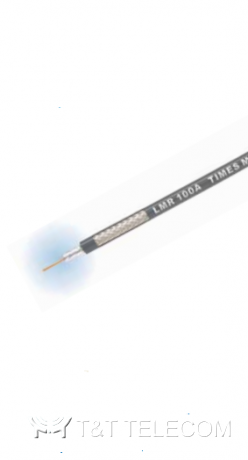

LMR-100 гибкий коаксиальный кабель с низкими потерями с двойным экраном для внутреннего/наружного применения (2.79 мм)
Кабель Times Microwave
ПроизводительTimes Microwave
Цена494 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
LMR-100 — гибкий коаксиальный кабель Times Microwave с низкими потерями и двойным экраном диаметром 2.79 мм для внутреннего и наружного применения. Кабель является высококачественной альтернативой RG-174 и RG-316 и монтируется со стандартными разъемами.
Особенности
- Высококачественная альтернатива RG-174 и RG-316 (используются стандартные разъемы)
- Долговечная оболочка
- Подходит для внутренних и наружных установок
- Легкость и гибкость
- Может использоваться для перемычек и сборок
Назначение и применение
- Сборки (джамперы)
- Короткие антенно-фидерные тракты
- Беспроводные системы доступа: WLL, GPS, LMR, WLAN, WISP, WiMax, WiFi, SCADA, радиочастотные антенны
Модификации
| Исполнение оболочки | Модель |
|---|---|
| ПВХ черный | LMR-100A-PVC |
| ПВХ белый | LMR-100A-PVC-W |
| FRPE черный | LMR-100A-FR |
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний проводник, чистая медь | 0.46 мм |
| Диэлектрик, твердый полиэтилен | 1.52 мм |
| Внешний проводник, алюминиевая лента | 1.65 мм |
| Внешняя оплетка, луженая медь | 2.11 мм |
| Стандартная оболочка, черный ПВХ | 2.79 мм |
| Скорость распространения | 66% |
| Выдерживаемое напряжение | 500 В |
| Пиковая мощность | 0.6 кВт |
| Напряжение пробоя оболочки | 2000 VRMS |
| Волновое сопротивление | 50 Ом |
| Уровень экранирования | >90 дБ |
| Радиус изгиба при монтаже | 6.4 мм |
| Вес | 0.014 кг/м |
| Усилие на разрыв | 6.8 кг |
| Затухание на 900 МГц | 74.9 дБ/100 м |
| Затухание на 1800 МГц | 109 дБ/100 м |
| Рабочий диапазон температур | -40/+85 °C |
Разъемы для LMR-100
| Обозначение | Артикул |
|---|---|
| TC-100-SM | 3190-1551 |
| TC-100-TM | 3190-1552 |
| Модель: ПВХ черный | LMR-100A-PVC |
|---|---|
| ПВХ белый | LMR-100A-PVC-W |
| FRPE черный | LMR-100A-FR |
| Внутренний проводник чистая медь | 0.46 мм |
| Диэлектрик твердый полиэтилен | 1.52 мм |
| Внеш. проводник алюминиевая лента | 1.65 мм |
| Внешняя оплетка луженая медь | 2.11 мм |
| Стандартная оболочка черный ПВХ | 2.79 мм |
| Скорость распространения | 66% |
| Выдерживаемое напряжение | 500В |
| Пиковая мощность | 0.6 кВт |
| Напряжение пробоя оболочки | 2000 VRMS |
| Сопротивление | 50 Ом |
| Уровень экранирования | >90 дБ |
| Радиус изгиба: монтаж | 6.4 мм |
| Вес | 0.014 кг/м |
| Усилие на разрыв | 6.8 кг |
| Затухание на 900 МГц | 74.9 дБ/100 м |
| Затухание на 1800 МГц | 109 дБ/100 м |
| Рабочий диапазон температур | -40/+85 °C |
- Кабель LMR100. Техническая спецификация 186.33 КБ
