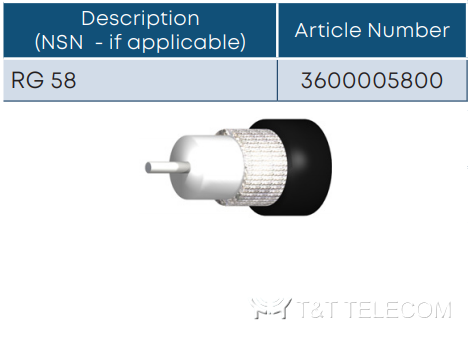

RG-58 — коаксиальный кабель 50 Ом производства Habia Cable (Швеция) диаметром 4.95 мм, выпускаемый в оболочке PVC и в безгалогенной оболочке LS0H (HFS 80 T). Кабель RG 58 применяется для радиочастотных соединений и коротких фидерных линий, допускает мощность до 105 Вт на частоте 1 ГГц.
Информация для заказа
| Наименование | Код производителя |
|---|---|
| RG-58 PVC | 36000-058-00 |
| RG-58 LS0H | 36000-058-01 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Максимальная мощность | 105 Вт (на частоте 1 ГГц) |
| Волновое сопротивление | 50 ± 2 Ом |
| Погонная емкость | 101,0 пФ/м |
| Коэффициент укорочения | 0,66 |
| Номинальная задержка сигнала | 5.03 нс/м |
| Сопротивление по постоянному току центрального проводника | 34.5 Ом/км |
| Сопротивление по постоянному току внешнего экрана | 13.8 Ом/км |
Механические характеристики и конструкция
| Параметр | Значение |
|---|---|
| Рабочая температура | -40 … +80 °C |
| Минимальный радиус изгиба однократный / многократный | 25 мм / 50 мм |
| Наружный диаметр | 4.95 мм |
| Центральный проводник (скрутка 19 × 0.18) | 0,9 мм, медь, покрытая оловом |
| Диэлектрик | PE, 2.95 мм |
| Экран — оплетка | 3,55 мм, медь, покрытая оловом |
| Внешняя оболочка LS0H (3600005801) | HFS 80 T |
| Внешняя оболочка стандарт (3600005800) | PVC |
| Маркировка | RG58 |
| Вес | 3,6 кг/100 м |
Затухание и допустимая мощность
| Частота, МГц | 30 | 100 | 400 | 1000 | 2500 |
|---|---|---|---|---|---|
| Затухание, дБ | 9 | 17 | 35 | 56 | 91 |
| Мощность, Вт | 329 | 180 | 90 | 57 | 36 |
