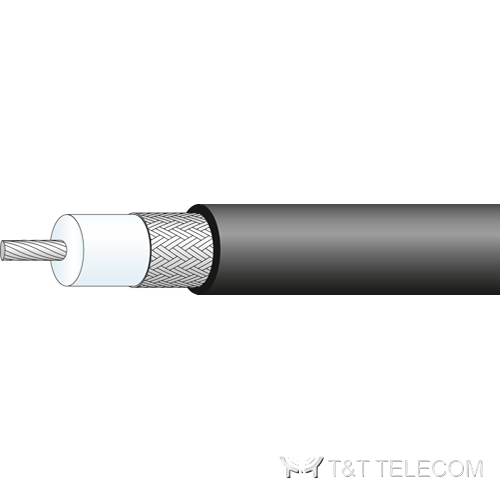

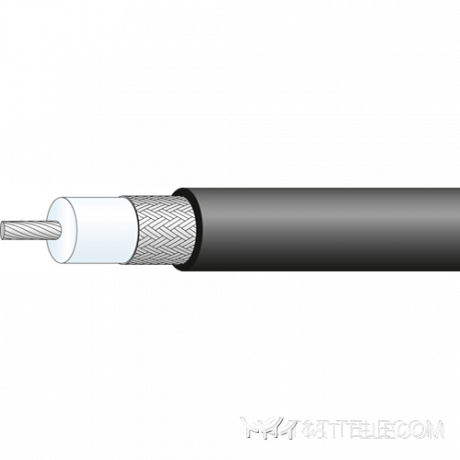

Коаксиальный кабель RG_58_C/U Huber Suhner
Кабели D-FB, DX
ПроизводительHUBER+SUHNER
Цена1 150 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
HUBER+SUHNER RG 58 C/U — гибкий коаксиальный кабель 50 Ом с полиэтиленовой изоляцией и одиночным экраном, наружным диаметром 4,95 мм. Верхняя граничная частота — 1 ГГц, температура эксплуатации от -25 до +85 °C; код производителя 22510015, производство — Швейцария.
Назначение и применение
Гибкий радиочастотный кабель группы U7 для антенных отводов, ВЧ-соединений и кабельных сборок в диапазоне до 1 ГГц; материалы без галогенов.
Конструкция
| Параметр | Значение |
|---|---|
| Семейство / группа | гибкий радиочастотный кабель / U7 |
| Пожаробезопасность | без галогенов |
| Центральный проводник | лужёная медь, Strand-19, 0,9 мм |
| Диэлектрик | PE, 2,95 мм |
| Внешний экран | оплётка из лужёной меди, коэффициент экранирования 96%, 3,6 мм |
| Оболочка | PVC II, цвет RAL 9005 (чёрный) |
| Наружный диаметр | 4,95 ± 0,15 мм |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1 ГГц |
| Импеданс | 50 ± 2 Ом |
| Ёмкость | 101 пФ/м |
| Скорость распространения | 66% |
| Задержка сигнала | 5,03 нс/м |
| Сопротивление изоляции диэлектрика | 100 000 000 МОм·м |
| Рабочее напряжение (на уровне моря) | 2,5 кВ (ср. кв.) |
| Испытательное напряжение, 50 Гц, 1 мин | 5 кВ (ср. кв.) |
| Эффективность экрана (0-1 ГГц) | 38 дБ |
Механические и эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Вес | 3,7 кг/100 м |
| Радиус статического изгиба | 25 мм |
| Радиус повторного изгиба | 50 мм |
| Рабочая температура | -25…+85 °C |
| Температура монтажа | -20…+60 °C |
