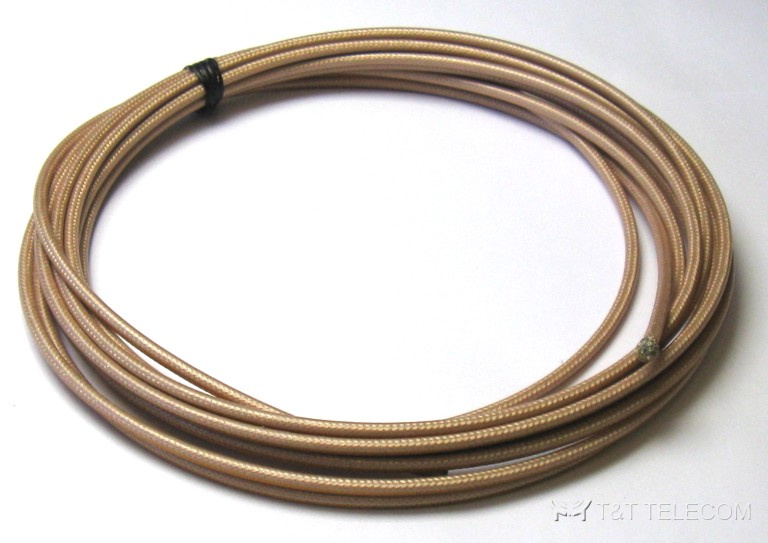

Habia Cable RG-400 (Швеция) — термостойкий радиочастотный фидерный коаксиальный кабель 50 Ом с двойным экраном из посеребрённых медных проволок, изоляцией из монолитного тефлона и прозрачной фторопластовой оболочкой диаметром 4,80 мм. Граничная рабочая частота — 2,5 ГГц, рабочая температура от -55 до +200 °C.
Назначение и применение
Кабель для антенно-фидерных трактов и ВЧ-соединений в условиях повышенных температур. Соответствует ГОСТ IEC 60332-3-24-2011 (испытания кабелей на воздействие пламени) и UL94-V0 (огнестойкость полимерных материалов).
Модификации
| Обозначение | Артикул | Особенности |
|---|---|---|
| RG 400 | 30000-400-50 | общепромышленный |
| RG 400 (M) | 30000-400-00 | соответствует военному стандарту (Military Standard) |
| Speedflex 400 (LS0H) | 34000-400-00 | версия RG 400 с малодымной безгалогенной оболочкой LSZH |
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Погонная ёмкость | 94 пФ/м |
| Граничная рабочая частота | 2,5 ГГц |
| Пиковое ВЧ-напряжение | 2,8 кВ |
| Радиус изгиба однократный / многократный | 25 / 50 мм |
| Эффективность экранирования | 80 дБ |
| Рабочий температурный диапазон | -55…+200 °C |

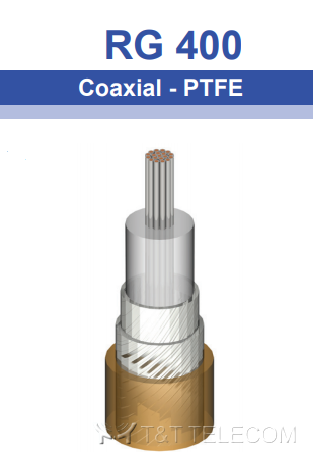

| Жила | посеребрённые медные проволоки, 0,98 мм |
| Диэлектрик | монолитный тефлон, 2,95 мм |
| Экраны 1/2 | посеребрённые медные проволоки, 4,10 мм |
| Оболочка | прозрачный фторопласт, 4,80 мм |
| Вес | 64 кг/км |
Частотные характеристики
| Частота, МГц | Погонное затухание, дБ/100 м | Средняя мощность, Вт |
|---|---|---|
| 100 | 15 | 1100 |
| 200 | 22 | 778 |
| 400 | 31 | 550 |
| 900 | 47 | 367 |
| 1200 | 55 | 318 |
| 1500 | 62 | 284 |
| 1800 | 68 | 259 |
| 2000 | 72 | 246 |
| 2500 | 81 | 220 |
Все размеры номинальные (± 4%), если не указано иное.
| Волновое сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 94 пФ/м |
| Граничная рабочая частота | 2,5 ГГц |
| Пиковое в/ч напряжение | 2,8 кВ |
| Радиус изгиба однократный/многократный | 25/50 мм |
| Эффективность экранирования | 80 дБ |
| Рабочий температурный диапазон, °C | -55/+200 |
| Жила: посеребрённые медные проволоки | 0,98 мм |
| Диэлектрик монолитный тефлон | 2,95 мм |
| Экран 1/2: посеребрённые медные проволоки | 4,10 мм |
| Оболочка прозрачный фторопласт | 4,80 мм |
| Вес | 64 кг/км |
