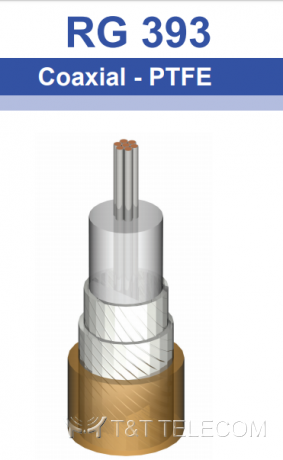

Коаксиальный кабель RG 393 Habia Cable с двойным экраном 50 Ом | Термостойкий, диаметр 9.90 мм
Кабели RG с двойным экраном
ПроизводительHabia Cable
Цена2 510 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Habia Cable RG-393 — радиочастотный фидерный СВЧ-кабель 50 Ом с двойной оплёткой из посеребрённой меди и изоляцией из твёрдого PTFE, наружным диаметром 9,90 мм. Работает в диапазоне частот до 2,5 ГГц при температуре от -55 до +200 °C; код заказа 30000-393-00.
Назначение и применение
Термостойкий кабель для антенно-фидерных трактов повышенной мощности: средняя передаваемая мощность — 3600 Вт на 100 МГц и 720 Вт на 2500 МГц. Совместим со всеми стандартными типами разъёмов. Аналогичный безгалогенный продукт — Speedflex 393 (LS0H).

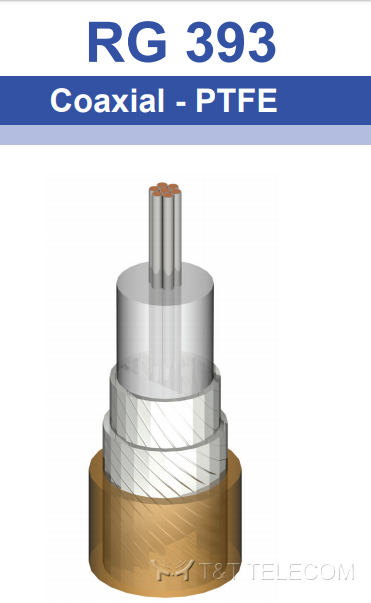

Конструкция и характеристики
| Параметр | Значение |
|---|---|
| Проводник | посеребрённая медь (7 x 0,80), 2,40 мм |
| Диэлектрик | твёрдый PTFE, 7,25 мм |
| Две оплётки | посеребрённая медь (2 x 0,16), 8,70 мм |
| Оболочка | FEP, коричнево-прозрачная, 9,90 мм |
| Волновое сопротивление | 50 ± 2 Ом |
| Погонная ёмкость | 94 пФ/м |
| Максимальная рабочая частота | 2,5 ГГц |
| Пиковое РЧ-напряжение | 3,8 кВ |
| Вес | 240 кг/км |
| Рабочая температура | -55…+200 °C |
| Код заказа | 30000-393-00 |
Затухание и средняя мощность
| Частота, МГц | Затухание, дБ/100 м | Средняя мощность, Вт |
|---|---|---|
| 100 | 7 | 3600 |
| 200 | 10 | 2546 |
| 400 | 14 | 1800 |
| 900 | 22 | 1200 |
| 1200 | 25 | 1039 |
| 1500 | 29 | 930 |
| 1800 | 32 | 849 |
| 2000 | 34 | 805 |
| 2500 | 39 | 720 |
| Волновое сопротивление, Ом | 50±2 |
|---|---|
| Погонная емкость, пФ/м | 94 |
| Максимальная рабочая частота, ГГц | 2,5 |
| Пиковое. р/ч напряжение, кВ | 3,8 |
| Центральный проводник, мм | 2,4 |
| Диэлектрик монолитный тефлон, мм | 7,25 |
| Оболочка фторопласт, мм | 9,9 |
| Масса, кг/км | 240 |
| Оплетка двойная из посеребренных медных проволок | 8,70 |
