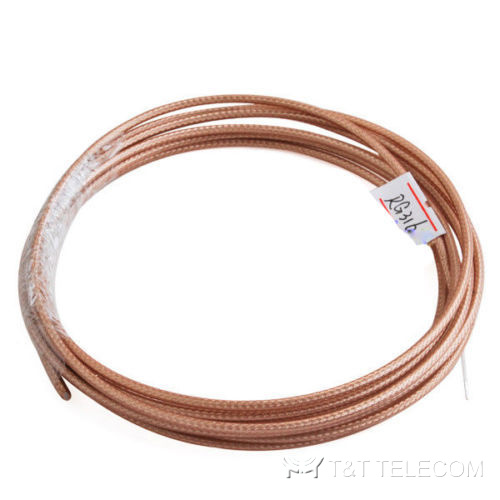

Коаксиальный кабель RG 316 Habia Cable 50 Ом | Термостойкий, диаметр 2.45 мм
Кабели RG термостойкие
ПроизводительHabia Cable
Цена303 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

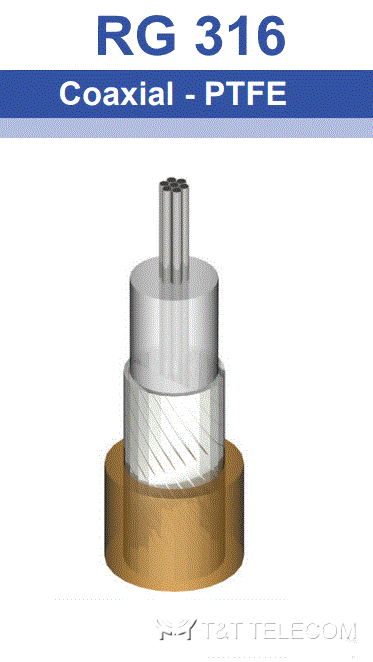

Habia Cable RG-316 — термостойкий прецизионный радиочастотный кабель 50 Ом с изоляцией из монолитного тефлона, посеребрённой оплёткой и оболочкой из FEP наружным диаметром 2,45 мм. Скрученный центральный проводник делает кабель очень гибким, оболочка FEP обеспечивает рабочую температуру до +200 °C.
Назначение и применение
Кабель для чувствительных областей с минимальным пространством: радиоэлектронное оборудование, медицинские системы, фазированные антенные решётки, высокочастотные сборки, двусторонняя связь в коммуникационной инфраструктуре. Подходит для высокотемпературных применений в авионике, аэрокосмической и промышленной технике до частоты 3,0 ГГц. Альтернатива — LMR-100.
Особенности
- Малый диаметр и гибкая конструкция
- Высокая огнестойкость
- Широкий диапазон частот, стабильность волнового сопротивления
- Хорошая фазовая характеристика и температурная стабильность
- Допустимая мощность 270 Вт на 1,0 ГГц
- Соответствие директиве 2011/65/EU (RoHS) и требованиям UL
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Проводник | посеребрённые медные проволоки, 0,54 мм |
| Диэлектрик | монолитный тефлон, 1,56 мм |
| Оплётка | посеребрённая медь, 2,0 мм |
| Оболочка | прозрачный фторопласт, 2,45 мм |
| Погонная ёмкость | 94 пФ/м |
| Максимальная рабочая частота (по характеристикам карточки) | 2,5 ГГц |
| Пиковое РЧ-напряжение | 1,8 кВ |
| Масса | 15 кг/км |
| Радиус изгиба однократный / многократный | 15 / 30 мм |
| Рабочий температурный диапазон | -55…+200 °C |
| Потери на 100 МГц | 0,262 дБ/м |
| Потери на 400 МГц | 0,531 дБ/м |
| Затухание на 1 ГГц (по исходнику) | 90 дБ |
| Максимальная мощность | 269-270 Вт на 1,0 ГГц |
| Волновое сопротивление | 50 Ом |
|---|---|
| Проводник-посеребренные медные проволоки | 0,54 |
| Диэлектрик монолитный тефлон, мм | 1,56 |
| Оплетка:посеребренная медь | 2,0 |
| Оболочка прозрачный фторопласт, мм | 2,45 |
| Погонная емкость, пФ/м | 94 |
| Максимальная рабочая частота, ГГц | 2,5 |
| Пиковое. р/ч напряжение, кВ | 1,8 |
| Масса, кг/км | 15 |
| Радиус изгиба одно/многократный, мм | 15/30 |
| Рабочий температурный диапазон, С | -55/+200 |
| Альтернатива | LMR-100 |
