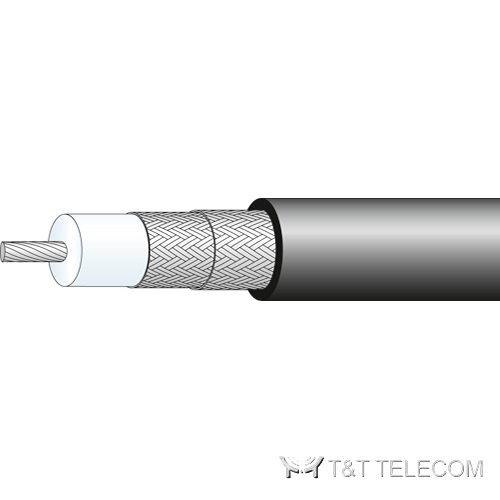

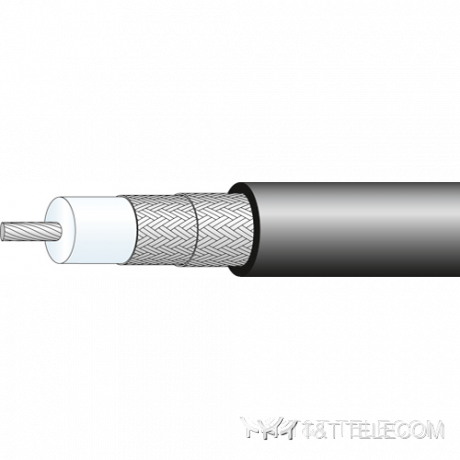

Коаксиальный кабель RG_223_/U-02 Huber Suhner с двойным экраном
Кабели RG с двойным экраном
ПроизводительHUBER+SUHNER
Цена2 540 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
HUBER+SUHNER RG 223 /U-02 — гибкий коаксиальный кабель 50 Ом с полиэтиленовой изоляцией и двойной оплёткой. Верхняя граничная частота 6 ГГц, температура эксплуатации от -25 до +85 °C; номер изделия 22610106, производство — Швейцария.
Назначение и применение
Экранированный кабель для ВЧ-соединений и кабельных сборок; соответствует MIL-спецификации M17/194-00001 (прежнее обозначение M17/84-RG223).
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | ≤ 6 ГГц |
| Волновое сопротивление | 50 ± 2 Ом |
| Ёмкость | 101 пФ/м |
| Скорость распространения | 66% от c |
| Задержка сигнала | 5,03 нс/м |
| Сопротивление изоляции диэлектрика | ≥ 100 000 000 МОм·м |
| Рабочее напряжение (на уровне моря) | ≤ 2,5 кВ (ср. кв.) |
| Испытательное напряжение | ≤ 5 кВ (ср. кв.) |
| Эффективность экранирования | ≤ 83 дБ (от 0,001 до 1 ГГц) |
Механические и эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Вес | 5,3 кг/100 м |
| Статический радиус изгиба | ≥ 26 мм |
| Динамический радиус изгиба | ≥ 53 мм |
| Рабочая температура | -25…+85 °C |
| Температура монтажа | -20…+60 °C |
| Ссылка MIL | M17/194-00001 (ранее M17/84-RG223) |
- Технические данные RG 223 /U-02 825.08 КБ
