Коаксиальный кабель RG_214 HIFLEX HUBER+SUHNER c двойным экраном
RG-214
ПроизводительHUBER+SUHNER
Цена5 930 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
HUBER+SUHNER RG 214 HIFLEX — гибкий коаксиальный кабель 50 Ом с двойным экраном из посеребрённой меди, наружным диаметром 10,8 мм и граничной частотой 6 ГГц. Выдерживает до 250 000 циклов изгиба и соответствует требованиям огнестойкости IEC 60332-1.
Назначение и применение
Кабель для подвижных и часто перекоммутируемых ВЧ-соединений, антенно-фидерных трактов и измерительных линий. Подходит для разъёмов кабельной группы U32 (7 мм / 50 Ом).

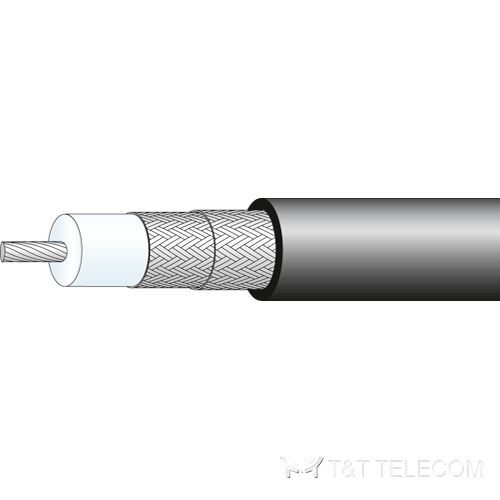

Конструкция
| Элемент | Значение |
|---|---|
| Центральный проводник (Strand-19) | посеребрённая медь, 2,25 мм |
| Диэлектрик | термопластичный олефин, 7,3 мм |
| Экран 1 (оплётка, 93%) | медная проволока, покрытая серебром (Cu/Ag), 8 мм |
| Экран 2 (оплётка, 95%) | медная проволока, покрытая серебром (Cu/Ag), 8,7 мм |
| Оболочка | ПВХ II (низкая миграция), 10,8 ± 0,15 мм |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Граничная частота | 6 ГГц |
| Ёмкость | 101 пФ/м |
| Скорость распространения сигнала | 66% |
| Задержка сигнала | 5,03 нс/м |
| Сопротивление изоляции | ≥ 1 x 10^6 МОм·м |
| Эффективность экранирования | ≥ 70 дБ (до 1 ГГц) |
| Максимальное рабочее напряжение | ≤ 5 кВ |
| Испытательное напряжение | 10 кВ (50 Гц / 1 мин) |
| Фазовая стабильность (-40…+80 °C) | 16200 x 10^-6 |
| Постоянство фазы при изгибе | 5 °/ГГц |
| Диапазон рабочих температур | -25…+85 °C |
| PIM | -133 дБн (11_N-50-7-44 / 21_N-50-7-14c) |
| Огнестойкость | IEC 60332-1 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Вес | 18,5 кг/100 м |
| Радиус изгиба статический / многократный / динамический | 15 / 60 / 100 мм |
| Число циклов изгиба | 250 000 |
| Подходящие соединители | кабельная группа U32, 7 мм / 50 Ом |
Затухание, дБ/100 м
| Частота, МГц | 300 | 600 | 900 | 1200 | 1800 | 2700 | 4200 | 6000 |
|---|---|---|---|---|---|---|---|---|
| Затухание | 12 | 18 | 23 | 28 | 36 | 47 | 63 | 81 |
