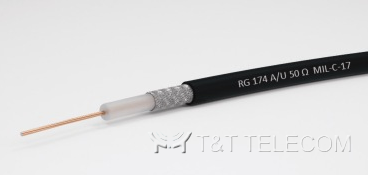

Коаксиальный ВЧ-кабель RG-174 A/U (MRG1740.0050) — тонкий кабель 50 Ом наружным диаметром 2,8 мм с внутренним проводником 7 x 0,16 мм из медно-плакированной стали, диэлектриком из сплошного полиэтилена и оплёткой из лужёной меди. Оболочка — чёрный ПВХ по европейскому стандарту HD 624.
Назначение и применение
Кабель общего применения для антенных отводов, внутренних ВЧ-соединений и кабельных сборок, где важны малый диаметр и гибкость. Методы испытаний — по стандарту EN 50289.
Механические характеристики
| Элемент | Значение |
|---|---|
| Внутренний проводник | 7 x 0,16 мм; диаметр 0,48 ± 0,02 мм |
| Диэлектрик | диаметр 1,5 ± 0,15 мм |
| Внешний проводник | диаметр экрана 1,97 ± 0,15 мм; покрытие оплётки 85 ± 4% |
| Оболочка | диаметр 2,8 ± 0,1 мм |
| Температура хранения и работы | -40…+70 °C |
| Минимальная температура монтажа | -5 °C |
| Максимальное натяжение | 90 Н |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Сопротивление внутреннего проводника постоянному току | 317 Ом/км |
| Ёмкость | 100 ± 3 пФ/м |
| Номинальная скорость распространения | 66% |
| Уровень напряжения | DC 1,4 кВ; RMS 1,0 кВ |
| Номинальное затухание | 10 МГц — 11 дБ/100 м; 200 МГц — 42 дБ/100 м; 1000 МГц — 110 дБ/100 м |
