Коаксиальный кабель 8D-FB PVC
Кабели D-FB, DX
ПроизводительAnli
Цена443 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

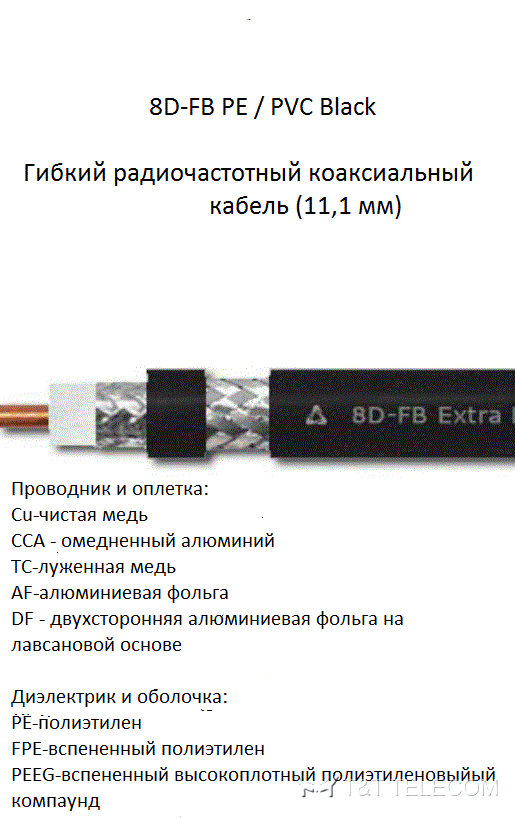

RADIOLAB (Anli) 8D-FB PVC — радиочастотный коаксиальный кабель 50 Ом наружным диаметром 11,1 мм с центральным проводником из чистой меди 2,6 мм, вспененным полиэтиленом и оболочкой из ПВХ. Двойной экран: алюминиевая фольга DF (100%) и оплётка из лужёной меди (93%).
Назначение и применение
Фидерный кабель с низкими потерями для антенн радиосвязи, сотовой связи и Wi-Fi в диапазоне до 3 ГГц. Выпускается в исполнениях 8D-FB PVC (Cu/PVC), 8D-FB PE (Cu/PE) и 8D-FB CCA PE (CCA/PE).
Основные характеристики
| Параметр | Значение |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 84,7 пФ/м |
| Коэффициент укорочения | 1,27 |
| Диаметр центрального проводника | 2,6 мм |
| Материал проводника | BC — чистая медь |
| Диаметр диэлектрика | 7,5 мм |
| Материал диэлектрика | FPE — физически вспененный полиэтилен |
| Внешний диаметр оболочки | 11,1 мм |
| Материал оболочки | PVC — поливинилхлорид |
| Основной экран | DF — двусторонняя алюминиевая фольга на лавсановой основе, 100% |
| Конфигурация оплётки | 24 x 7 x 0,16 мм (в характеристиках карточки — 24 x 7 x 0,14 мм) |
| Материал / плотность оплётки | TC — лужёная медь, 93% |
| Диапазон рабочих температур | -40…+70 °C |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Относительная диэлектрическая проницаемость | 1,61 |
| Номинальная погонная индуктивность | 0,21 мкГн/м |
| Сопротивление центрального проводника по постоянному току | 2,86 Ом/км |
| Сопротивление оплётки по постоянному току | 9,25 Ом/км |
| Сопротивление изоляции | 1000 МОм·км |
| Испытательное напряжение изоляции 50 Гц (1 мин) | 3000 В |
| Эффективность экранирования (макс.) | 90 дБ |
| Напряжение пробоя оболочки | 8000 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Минимальный радиус изгиба (однократно / многократно) | 28 / 110 мм |
| Вес | 160,0 кг/км |
| Стойкость к сдавливанию | 0,70 кг/мм |
| Усилие на разрыв | 74,6 кг |
Типовое затухание, дБ/100 м
| Частота, ГГц | 0,15 | 0,28 | 0,35 | 0,4 | 0,8 | 0,9 | 1,2 | 1,5 | 1,8 | 1,9 | 2 | 2,5 | 2,7 | 3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание | 5,1 | 7,1 | 8,1 | 8,7 | 12,9 | 13,8 | 16,3 | 18,6 | 20,8 | 21,5 | 22,1 | 23,5 | 26,9 | 28,4 |
Обозначения для заказа
- Cu — чистая медь
- CCA — омеднённый алюминий
- TC — лужёная медь
- AF — алюминиевая фольга
- DF — двусторонняя алюминиевая фольга на лавсановой основе
| Диаметр центральной жилы | 2,6 мм |
|---|---|
| Диаметр диэлектрика | 7,5 мм |
| Внешний диаметр | 11,1 мм |
| Материал (проводник/оболочка) | . |
| 8D-FB PVC | Cu/PVC |
| 8D-FB PE | Cu/PE |
| 8D-FB CCA PE | CCA/PE |
| Материал диэлектрика | FPE |
| Основной экран | DF |
| Материал оплетки | TC |
| Плотность основного экрана | 100% |
| Плотность оплетки | 93% |
| Конфигурация оплетки | 24x7x0.14 мм |
