Коаксиальный кабель 10D-FB PVC
Кабели D-FB, DX
ПроизводительAnli
Цена911 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

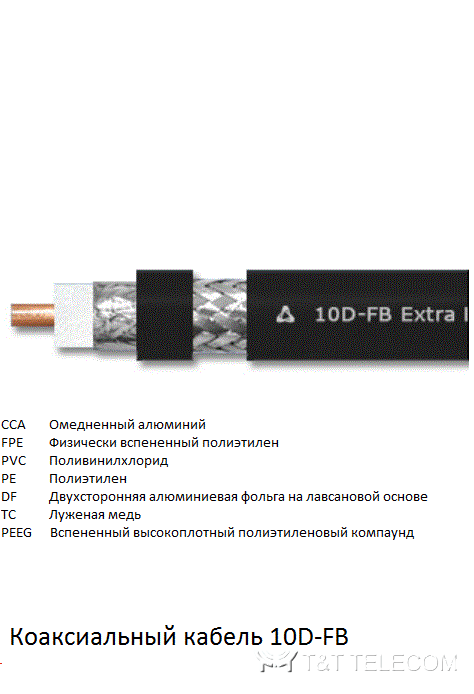

Anli 10D-FB — одножильный радиочастотный коаксиальный кабель 50 Ом наружным диаметром 13,1 мм с медным центральным проводником 3,5 мм и вспененным диэлектриком. Двойной экран: алюминиевая фольга DF (100%) и оплётка из лужёной меди (95%); затухание на 900 МГц — 10,3 дБ/100 м.
Назначение и применение
Фидерный кабель увеличенного сечения с низкими потерями для антенно-фидерных трактов радиосвязи, сотовой связи и Wi-Fi; затухание нормировано до 6 ГГц.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование | 10D-FB PVC |
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 81,5 пФ/м |
| Коэффициент укорочения | 1,22 |
| Диаметр центральной жилы | 3,5 мм |
| Материал проводника | BC / Cu (медь) |
| Диаметр диэлектрика | 9,7 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 13,1 мм |
| Материал оболочки | PVC (в характеристиках карточки — PE) |
| Основной экран | DF, плотность 100% |
| Конфигурация оплётки | 24 x 9 x 0,18 мм |
| Материал оплётки | TC |
| Плотность оплётки | 95% |
| Вес | 225 кг/км |
Затухание, дБ/100 м
| Частота, МГц | 50 | 150 | 450 | 800 | 900 | 1200 | 1800 | 1900 | 2450 | 6000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Затухание | 2,1 | 3,7 | 7,1 | 9,7 | 10,3 | 12 | 15,1 | 15,6 | 18,3 | 30 |
Расшифровка обозначений
- PE — оболочка из полиэтилена
- PVC — оболочка из поливинилхлорида
- CCA — центральный проводник из омеднённого алюминия
- FPE — физически вспененный полиэтилен
- PEEG — вспененный высокоплотный полиэтиленовый компаунд
- DF — двусторонняя алюминиевая фольга на лавсановой основе
- TC — лужёная медь
| Волновое сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 81,5 пФ/м |
| Коэффициент укорочения | 1,22 |
| Диаметр центральной жилы | 3,5 мм |
| Материал проводника | Cu |
| Диаметр диэлектрика | 9,7 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 13,1 мм |
| Материал оболочки | PE |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 24x9x0,18 мм |
| Материал оплетки | TC |
| Плотность оплетки | 95% |
| Затухание на 900 МГц | 10,3 дБ/100м |
| Вес | 225 кг/км |
