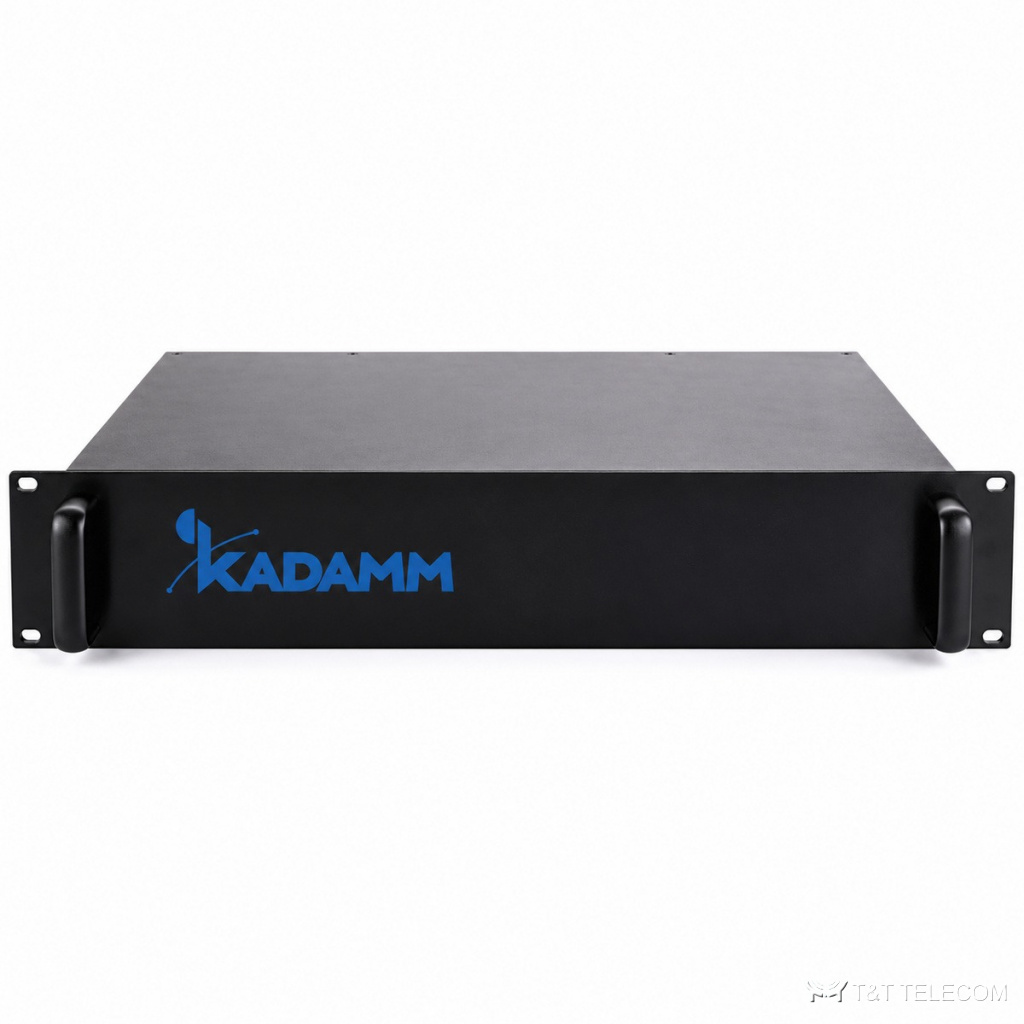

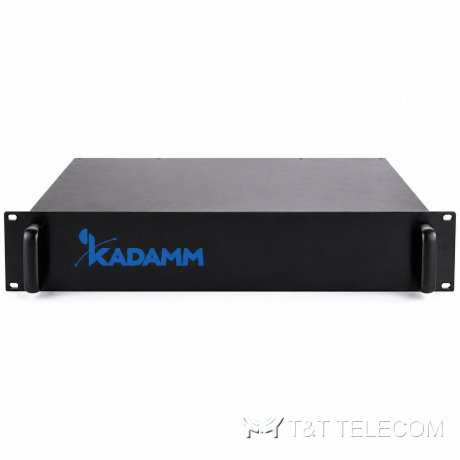

KADAMM РПУ-К — приёмные мультикаплеры УКВ/ДМВ 136–470 МГц: принимают сигнал с одной антенны, усиливают его на 8–12 дБ и делят между несколькими приёмниками. Коэффициент шума не более 1,5 дБ, поэтому чувствительность приёмников сохраняется.
Устройство и принцип работы
РПУ-К ставят ближе к антенне: первый усилительный каскад задаёт шумы всего тракта, и потери кабеля после него почти не ухудшают чувствительность приёма. Рабочая полоса РПУ-К — 136–470 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Разъёмы РПУ-К: N. Полоса обработки 5 МГц в выбранном диапазоне. Конструкция РПУ-К: габариты 428 × 84,5 × 294 мм; работает при −30…+60 °C.
Где применяют
- Многоканальные базовые станции: несколько приёмников на одну приёмную антенну.
- Диспетчерские пункты и узлы мониторинга эфира, где одна антенна обслуживает несколько радиостанций.
- Связка с комбайнером передатчиков КП и дуплексером ДУ-Р в полном тракте базовой станции.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса | 5 МГц в выбранном диапазоне |
| КСВН | вход ≤1,40, выход ≤1,30 |
| Неравномерность | ≤0,5 дБ; между портами ≤1,0 дБ |
| Развязка выходов | ≥23 дБ |
| Входная мощность | ≤10 дБм |
| Число выходов | уточняйте у менеджера |
| Разъёмы | N (розетка) |
Исполнения
| Артикул | Частоты, МГц | Усиление, дБ | Шум, дБ | Питание |
|---|---|---|---|---|
| KADAMM РПУ-К-136/174 | 136–174 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-330/400 | 330–400 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-400/430 | 400–430 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-440/470 | 440–470 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 84,5 × 294 мм |
| Рабочая температура | −30…+60 °C |
Как подобрать РПУ-К
- Полоса — 5 МГц в выбранном диапазоне 136–470 МГц: исполнение выбирают под частоты приёма сети.
- Усиление 8–12 дБ компенсирует потери деления; число выходов уточняют под число приёмников.
- Входная мощность не более 10 дБм — при соседстве с мощным передатчиком ставят фильтр на входе.
Поставка
Подберём исполнение KADAMM РПУ-К под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
