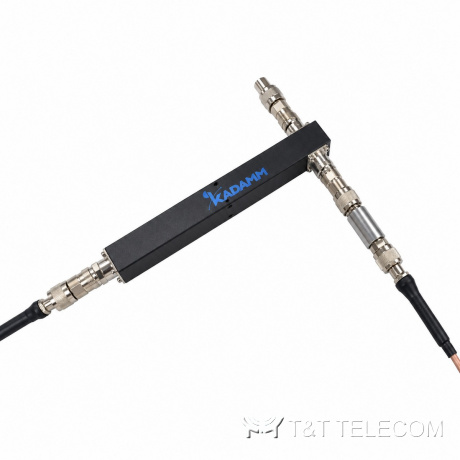

Ответвители неравноплечие (тапперы) серии KADAMM ДН-340/2700-200 — 340–2700 МГц, 200 Вт, 3–30 дБ, N, IP65
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

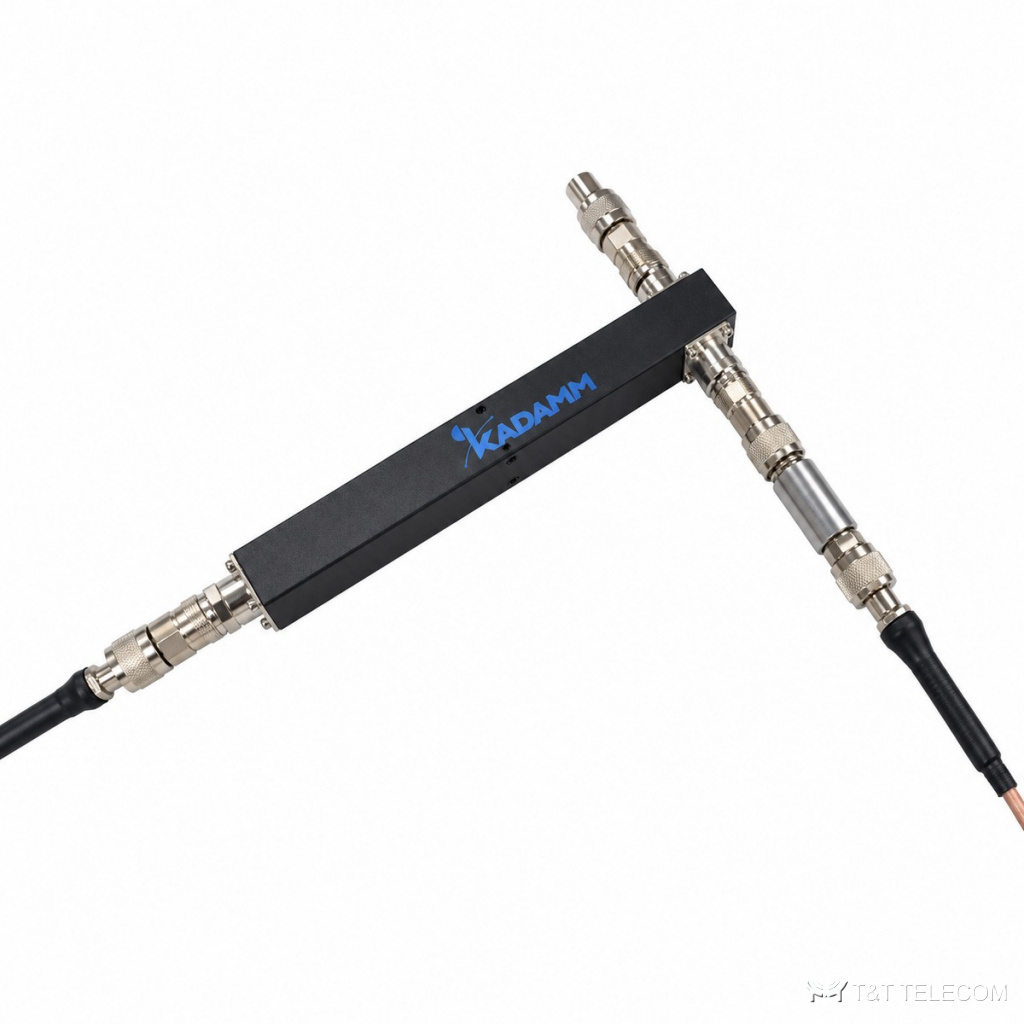

KADAMM ДН-340/2700-200 — неравноплечий ответвитель мощности (таппер) на 200 Вт для диапазона 340–2700 МГц: отводит в боковое плечо заданную долю мощности — от 3 до 30 дБ по исполнению, — а основная часть сигнала идёт дальше по магистрали. Корпус IP65, разъёмы N.
Устройство и принцип работы
ДН-340/2700-200 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-340/2700-200 — 340–617 / 617–960 / 1700–2700 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
КСВН ДН-340/2700-200 — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ДН-340/2700-200 — 200 Вт. Разъёмы ДН-340/2700-200: N-F. Переходное ослабление в боковую ветку 3–30 дБ. Конструкция ДН-340/2700-200: защита IP65, улица и помещения; работает при −35…+75 °C.
Где применяют
- Распределённые антенные системы (DAS): ответвление на каждую ветку с нужным уровнем, чтобы антенны в начале и в конце магистрали получали одинаковую мощность.
- Тоннели, паркинги и протяжённые здания: последовательная цепочка тапперов ДН-340/2700-200 вдоль кабельной трассы.
- Мультиоператорные системы 2G–5G и радиосвязь TETRA/DMR в одном тракте благодаря полосе от 340 МГц.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-340/2700-200).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 340–617 / 617–960 / 1700–2700 МГц |
| Средняя мощность | 200 Вт |
| Точность ответвления | от ±1,0 до ±2,15 дБ (по номиналу и полосе) |
| КСВН входа | ≤1,30–1,35 |
| PIM | не нормируется |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка) |
Исполнения
| Артикул | Деление | Ответвление | Потери в линии, дБ | КСВН |
|---|---|---|---|---|
| KADAMM ДН-3-340/2700-200 | 2:1 | 3 дБ | 1,4–3,10 | ≤1,35 |
| KADAMM ДН-5-340/2700-200 | 3:1 | 5 дБ | 0,99–2,50 | ≤1,35 |
| KADAMM ДН-6-340/2700-200 | 4:1 | 6 дБ | 0,75–1,75 | ≤1,35 |
| KADAMM ДН-7-340/2700-200 | 4:1 | 7 дБ | 0,65–1,45 | ≤1,35 |
| KADAMM ДН-8-340/2700-200 | 6:1 | 8 дБ | 0,45–1,40 | ≤1,35 |
| KADAMM ДН-10-340/2700-200 | 10:1 | 10 дБ | 0,20–0,80 | ≤1,30 |
| KADAMM ДН-13-340/2700-200 | 10:1 | 13 дБ | 0,13–0,80 | ≤1,30 |
| KADAMM ДН-15-340/2700-200 | 30:1 | 15 дБ | 0,01–0,45 | ≤1,30 |
| KADAMM ДН-20-340/2700-200 | 100:1 | 20 дБ | 0,01–0,40 | ≤1,30 |
| KADAMM ДН-30-340/2700-200 | 1000:1 | 30 дБ | 0,01–0,35 | ≤1,30 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Корпус | алюминиевый сплав, окраска |
| Защита | IP65, улица и помещения |
| Рабочая температура | −35…+75 °C |
| Габариты | уточняйте у менеджера |
Как подобрать ДН-340/2700-200
- Коэффициент ответвления подбирают по расчёту уровней в магистрали: ближе к источнику — большее ослабление (20–30 дБ), к концу трассы — меньшее (3–7 дБ).
- Средняя мощность 200 Вт — с запасом над суммарной мощностью всех несущих в магистрали.
- Для уличной или влажной зоны — исполнение IP65 подходит без дополнительного бокса.
- Суммарная мощность передатчиков на входе ДН-340/2700-200 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДН-340/2700-200 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
