Кабельная сборка «SMA female SMA male» RG223, 50 Ом, 6 ГГц, 85°C, ø5.4 мм, PVC (SMAf/SMAm/RG223/XXX)
Кабельные сборки «SMA male-SMA female»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Кабельная сборка «SMA female — SMA male» на основе гибкого радиочастотного кабеля RG-223 /U PVC с двойной оплёткой (артикул SMAf/SMAm/RG223/XXX) — готовая ВЧ-перемычка заданной длины для соединения модулей, антенн и измерительного оборудования в диапазоне до 6 ГГц. Волновое сопротивление тракта 50 Ом, оболочка кабеля из PVC.
Параметры кабеля
| Параметр | Значение |
|---|---|
| Марка кабеля | RG-223 /U PVC с двойной оплёткой |
| Волновое сопротивление | 50 Ом |
| Критическая частота | 6 ГГц |
| Диапазон рабочих температур | −25 … +85 °C |
| Внешний диаметр | 5.4 мм |
| Оболочка | PVC |
Коэффициент затухания сборки нормируется на одной или двух дискретных частотах.
Как заказать

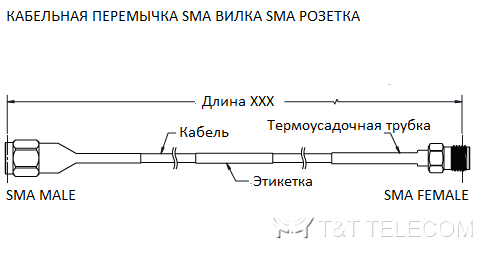

В артикуле SMAf/SMAm/RG223/XXX вместо XXX указывается длина сборки. Пример заказа перемычки длиной 1,25 м с допуском +20 / −15 мм: «Кабельная сборка SMAf/SMAm/RG223/1.25 м (+20/-15 мм)». В каталоге такая перемычка также обозначается как SMAf-SMAm/RG223.
