Кабельная сборка «SMA female N male» RG400, 50 Ом, 6 ГГц, 200°C, ø4.95 мм, FEP (SMAf/Nm/RG400/XXX)
Кабельные сборки «SMA female-N Male»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

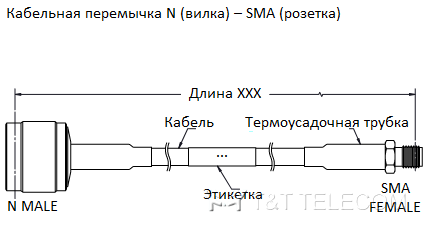

Кабельная сборка SMA female — N male (артикул SMAf/Nm/RG400/XXX) — радиочастотная перемычка СВЧ-диапазона на основе гибкого коаксиального кабеля RG-400 /U в оболочке FEP, двойная оплётка. Волновое сопротивление 50 Ом, критическая частота кабеля 6 ГГц, диапазон рабочих температур −65…+200 °C.
Назначение и применение
Сборка соединяет узел с вилкой SMA и узел с розеткой N, одновременно выполняя роль перехода между типами разъёмов. Длина перемычки изготавливается под задачу и указывается в артикуле вместо XXX.
Технические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA female (розетка) и N male (вилка) |
| Кабель | RG-400 /U |
| Оплётка | двойная |
| Волновое сопротивление | 50 Ом |
| Критическая частота | 6 ГГц |
| Диапазон рабочих температур | −65…+200 °C |
| Внешний диаметр кабеля | 4.95 мм |
| Оболочка кабеля | FEP (фторполимер) |
Коэффициент затухания нормируется на одной или двух дискретных частотах.
Как заказать
Пример заказа перемычки длиной 1,25 м с точностью +20 мм / −15 мм: «Кабельная сборка SMAf/Nm/RG400/1.25 м (+20/-15 мм)».
