Кабельная сборка «N male SMA male» RG316, 50 Ом, 3 ГГц, 200°C, ø2.5 мм, FEP (NmSMAm/RG316/XXX)
Кабельные сборки «SMA male-N male»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

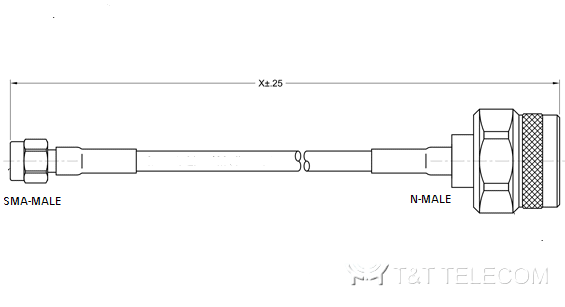

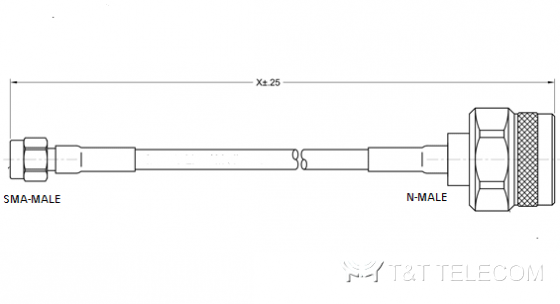

Кабельная сборка N male — SMA male (артикул NmSMAm/RG316/XXX) — радиочастотная перемычка СВЧ-диапазона на основе гибкого коаксиального кабеля RG-316 /U в оболочке FEP. Волновое сопротивление 50 Ом, критическая частота кабеля 3 ГГц, диапазон рабочих температур −65…+200 °C.
Назначение и применение
Сборка соединяет узел с розеткой N и узел с розеткой SMA, одновременно выполняя роль перехода между типами разъёмов. Длина перемычки изготавливается под задачу и указывается в артикуле вместо XXX.
Технические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N male (вилка) и SMA male (вилка) |
| Кабель | RG-316 /U |
| Волновое сопротивление | 50 Ом |
| Критическая частота | 3 ГГц |
| Диапазон рабочих температур | −65…+200 °C |
| Внешний диаметр кабеля | 2.5 мм |
| Оболочка кабеля | FEP (фторполимер) |
Коэффициент затухания нормируется на одной или двух дискретных частотах.
Как заказать
Пример заказа перемычки длиной 1,25 м с точностью +20 мм / −15 мм: «Кабельная сборка NmSMAm/RG316/1.25 м (+20/-15 мм)».
