Кабельная сборка «N female SMA male» RG58, 50 Ом, 1 ГГц, 85°C, ø4.95 мм, PVC (NfSMAm/RG58/XXX)
Кабельные сборки «SMA male-N female»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

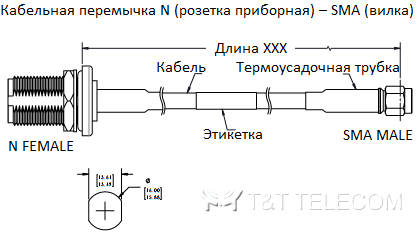

Кабельная сборка N female — SMA male (артикул NfSMAm/RG58/XXX) — радиочастотная перемычка СВЧ-диапазона на основе гибкого коаксиального кабеля RG-58 C/U в оболочке PVC. Волновое сопротивление 50 Ом, критическая частота кабеля 1 ГГц, диапазон рабочих температур −25…+85 °C.
Назначение и применение
Сборка соединяет узел с вилкой N и узел с розеткой SMA, одновременно выполняя роль перехода между типами разъёмов. Длина перемычки изготавливается под задачу и указывается в артикуле вместо XXX.
Технические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N female (розетка) и SMA male (вилка) |
| Кабель | RG-58 C/U |
| Волновое сопротивление | 50 Ом |
| Критическая частота | 1 ГГц |
| Диапазон рабочих температур | −25…+85 °C |
| Внешний диаметр кабеля | 4.95 мм |
| Оболочка кабеля | PVC (поливинилхлорид) |
Коэффициент затухания нормируется на одной или двух дискретных частотах.
Как заказать
Пример заказа перемычки длиной 1,25 м с точностью +20 мм / −15 мм: «Кабельная сборка NfSMAm/RG58/1.25 м (+20/-15 мм)».
