Кабельная сборка «N female SMA male» RG195, 95 Ом, 1 ГГц, 205°C, ø3.7 мм, PFA (NfSMAm/RG195/XXX)
Кабельные сборки «SMA male-N female»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

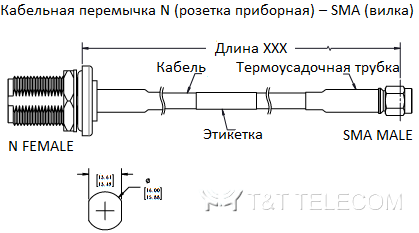

Кабельная сборка N female — SMA male (артикул NfSMAm/RG195/XXX) — радиочастотная перемычка СВЧ-диапазона на основе гибкого коаксиального кабеля RG-195 A/U в оболочке PFA. Волновое сопротивление 95 Ом, критическая частота кабеля 1 ГГц, диапазон рабочих температур −80…+205 °C.
Назначение и применение
Сборка соединяет узел с вилкой N и узел с розеткой SMA, одновременно выполняя роль перехода между типами разъёмов. Длина перемычки изготавливается под задачу и указывается в артикуле вместо XXX.
Технические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N female (розетка) и SMA male (вилка) |
| Кабель | RG-195 A/U |
| Волновое сопротивление | 95 Ом |
| Критическая частота | 1 ГГц |
| Диапазон рабочих температур | −80…+205 °C |
| Внешний диаметр кабеля | 3.7 мм |
| Оболочка кабеля | PFA (перфторалкокси-полимер) |
Коэффициент затухания нормируется на одной или двух дискретных частотах.
Как заказать
Пример заказа перемычки длиной 1,25 м с точностью +20 мм / −15 мм: «Кабельная сборка NfSMAm/RG195/1.25 м (+20/-15 мм)».
