Кабели управления AISG KADAMM КУА — RRU – ALD, удлинители 8 контактов

Name: Кабели управления AISG KADAMM КУА — RRU – ALD, удлинители 8 контактов
Brand: KADAMM
SKU: KADAMM КУА

Блоки RET

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM КУА — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

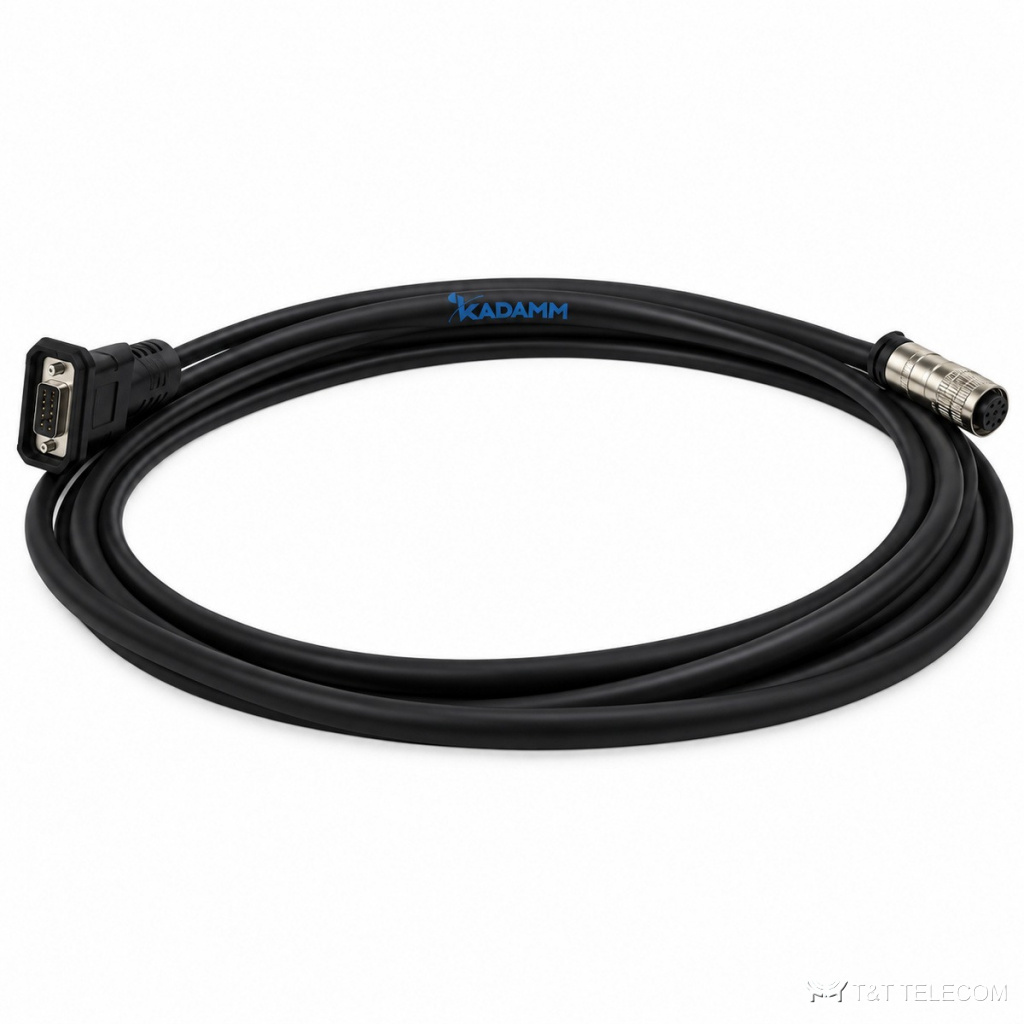

KADAMM КУА — кабели управления AISG для связи RRU с устройствами на антенне (RET, датчики, МШУ) и удлинители с 8-контактными разъёмами IEC 60130-9. Номинальный ток питания 5 А, сопротивление контактов до 5 мОм, исполнения IP67, длина 10 или 20 м и под заказ. Есть переходы с DB9 и DB15 на AISG.

Где применяют

Подключение блоков RET и датчиков ориентации к RRU по AISG.
Удлинение линии управления до антенн на мачте.
Подключение ALD к контроллерам с разъёмами DB9 / DB15.

Технические характеристики

Параметр	Значение
Стандарт	AISG 2.0 / 1.1, IEC 60130-9 (разъём)
Номинальное напряжение	250 В переменного тока
Номинальный ток питания	5 А — см. таблицу
Испытательное напряжение	1000 В переменного тока (действующее)
Сопротивление изоляции	≥5 МОм (исполнения «.2»), ≥100 МОм·км (прочие)
Сопротивление контактов	≤5 мОм
Сопротивление жилы	≤36 Ом/км (КУА-DB9/8F, КУА-DB15/8F)

Исполнения

Артикул	Разъёмы	Конструкция	Ток питания	Температура	Защита (в сочленении)	Длина
КУА-DB9/8F.2	DB9 вилка – AISG 8 контактов (IEC 60130-9) розетка	4 витые пары, 0,205 мм², 100 ± 20 Ом	5 А при 40 °C	−40…+85 °C	IP67	10 или 20 м, другая — по заказу
КУА-DB15/8F.2	DB15 вилка – AISG 8 контактов (IEC 60130-9) розетка	4 витые пары, 0,205 мм², 100 ± 20 Ом	5 А при 40 °C	−40…+85 °C	IP67	10 или 20 м, другая — по заказу
КУА-8F/8M.2	AISG 8 контактов розетка – AISG 8 контактов вилка (удлинитель)	4 витые пары, 0,205 мм², 100 ± 20 Ом	5 А при 40 °C	−40…+85 °C	IP67	10 или 20 м, другая — по заказу
КУА-8F/8M	AISG 8 контактов розетка – AISG 8 контактов вилка (удлинитель)	экранированный, 3 × 0,75 мм² + 2 × 0,32 мм², 1 витая пара	5 А при 40 °C	уточняйте у менеджера	IP67	по заказу
КУА-DB9/8F	DB9 вилка – AISG 8 контактов (IEC 60130-9) розетка	экранированный, 2 × 0,75 мм² + витая пара 4 × 0,25 мм², 82 ± 15 Ом (1 МГц)	5 А при 60 °C	уточняйте у менеджера	IP67	по заказу
КУА-DB15/8F	DB15 вилка – AISG 8 контактов (IEC 60130-9) розетка	экранированный, 4 × 0,75 мм² + витая пара, 82 ± 15 Ом (1 МГц)	5 А при 60 °C	−20…+60 °C	IP66	по заказу

Механика и условия эксплуатации

Параметр	Значение
Диаметр оболочки	7,0 ± 0,3 мм
Масса кабеля	около 80 кг/км без разъёмов
Длина	10 или 20 м (допуск 1 %) или по заказу
Соляной туман	48 ч (исполнения «.2»)
Ресурс разъёма	500 сочленений (КУА-DB9/8F)
Влажность	0–95 %

Как подобрать КУА

Тип разъёмов и длина — по таблице исполнений.
Исполнения «.2» — с повышенной стойкостью к соляному туману.
Стандарт — AISG 2.0 / 1.1.

Поставка

Подберём исполнение KADAMM КУА под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
