Гибкие коаксиальные кабели SUCOFLEX 118 Huber+Suhner
Кабель сверхгибкий (High-Flexible)
ПроизводительHUBER+SUHNER
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

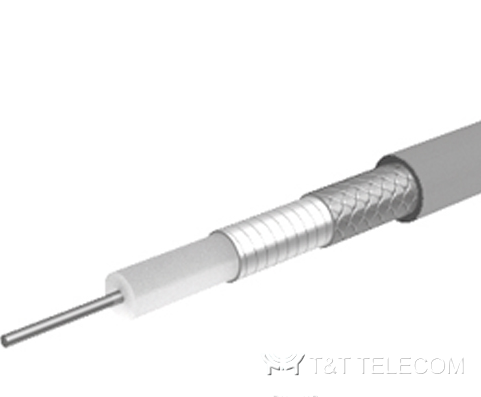

Huber+Suhner SUCOFLEX 118 — серия гибких фазостабильных коаксиальных СВЧ-кабелей для динамического применения, рассчитанных на многократные изгибы. Стабильность фазы при изгибе — менее 1,2 эл. град/ГГц, стабильность вносимых потерь при изгибе — ±0,2 дБ. Исполнения отличаются оболочкой (FEP или LSFH) и защитой от износа.
Особенности
- Многопроволочный внутренний проводник с низкими потерями
- Минимальный радиус многократного изгиба от 40 мм
- Нагрузка на растяжение 400 Н
- Исполнение SUCOFLEX_118D — с арамидной оплёткой, SUCOFLEX_118A — с защитой из нержавеющей стали (стойкость к сдавливанию 60 кН/м)
Технические характеристики
| Параметр | Ед. изм. | SUCOFLEX_118 | SUCOFLEX_118I | SUCOFLEX_118D | SUCOFLEX_118A |
|---|---|---|---|---|---|
| Тип применения | — | динамический | динамический | динамический | динамический |
| Вес | г/м | 145 | 146 | 157 | 224 |
| Мин. радиус изгиба, однократный | мм | 24 | 24 | 26 | 50 |
| Мин. радиус изгиба, многократный | мм | 40 | 40 | 45 | 70 |
| Диапазон температур | °C | −55…+125 | −40…+85 | −55…+125 | −40…+85 |
| Стойкость к сдавливанию | кН/м | 12 | 12 | 12 | 60 |
| Нагрузка на растяжение | Н | 400 | 400 | 400 | 400 |
| Внутренний проводник | — | многопроволочный, с низкими потерями | многопроволочный, с низкими потерями | многопроволочный, с низкими потерями | многопроволочный, с низкими потерями |
| Оболочка | — | FEP | LSFH | FEP | FEP |
| Защита от износа | — | — | — | оплётка из арамида | нержавеющая сталь |
| Наружный диаметр | мм | 7.9 | 8.2 | 8.3 | 13.2 |
| Стабильность фазы при изгибе (360°, ø 85 мм) | эл. град/ГГц | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
| Стабильность фазы от температуры (−40…+85 °C) | ppm | < 1500 | < 1500 | < 1500 | < 1500 |
| Допуск согласования фаз при сборке | эл. град/ГГц | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.5 |
| Стабильность вносимых потерь при изгибе | дБ | ± 0.2 | ± 0.2 | ± 0.2 | ± 0.2 |
| Стабильность вносимых потерь от температуры | %/°C | < 0.2 | < 0.2 | < 0.2 | < 0.2 |
| Стабильность вносимых потерь при вибрации | дБ | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 |
