Дуплексный фильтр высокой мощности PROCOM DPF 2/6-150
Режекторные фильтры
ПроизводительPROCOM (Дания)
Цена17 900 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

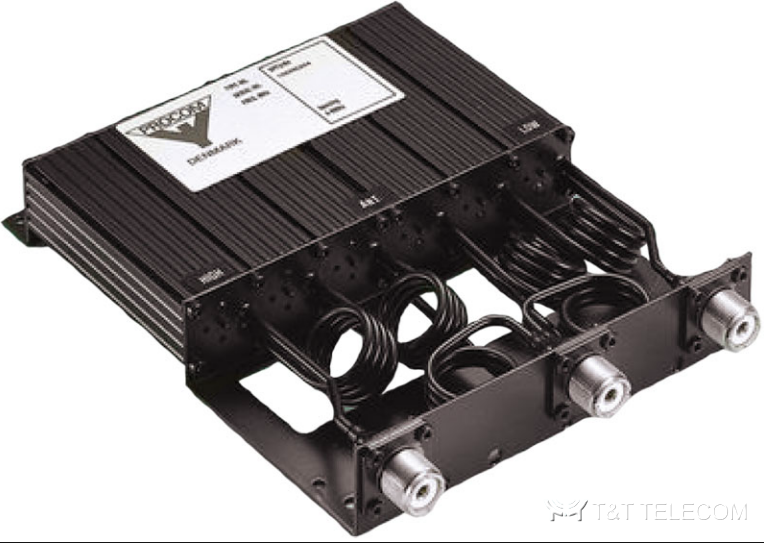

PROCOM DPF 2/6-150 — 6-элементный дуплексный фильтр (дуплексер) высокой мощности для дуплексных радиостанций и ретрансляторов. Выпускается в низкочастотной версии DPF 2/6-150L на диапазон 138-156 МГц и высокочастотной версии DPF 2/6-150H на диапазон 152-175 МГц; каждая версия разбита на модели с различным дуплексным разносом.
Особенности
- Четвертьволновые элементы с серебряным покрытием сечением 40x40 мм с температурной компенсацией
- Длительная работа при выходной мощности 150 Вт (при потерях в дуплексере не более 1 дБ)
- Элементы из анодированного алюминия, шасси из стали
- Тефлон в качестве диэлектрика в разъёмах
- Корпус покрыт чёрным полимером для защиты от коррозии
Модификации
| Диапазон частот, МГц | Дуплексный разнос, МГц | Модель |
|---|---|---|
| 138-156 | 1-2 | DPF 2/6-150L-1/2 |
| 138-156 | 2-4 | DPF 2/6-150L-2/4 |
| 138-156 | 4-6 | DPF 2/6-150L-4/6 |
| 138-156 | 6-8 | DPF 2/6-150L-6/8 |
| 138-156 | 8-10 | DPF 2/6-150L-8/10 |
| 152-175 | 1-2 | DPF 2/6-150H-1/2 |
| 152-175 | 2-4 | DPF 2/6-150H-2/4 |
| 152-175 | 4-6 | DPF 2/6-150H-4/6 |
| 152-175 | 6-8 | DPF 2/6-150H-6/8 |
| 152-175 | 8-10 | DPF 2/6-150H-8/10 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | DPF 2/6-150L: 138-156 МГц; DPF 2/6-150H: 152-175 МГц |
| Максимальная входная мощность | 150 Вт |
| Потери TX (антенна) — RX (антенна) | <1,2 дБ (разнос TX/RX 4,5 МГц) |
| Подавление TX-сигнала на частоте RX | >80 дБ |
| Изоляция RX-сигнала на частоте TX | >80 дБ |
| Дуплексный разнос | 1-10 МГц |
| Импеданс | 50 Ом |
| КСВ | <1,5 |
| Диапазон температур | −30...+60 °С |
| Стабильность частоты | около 4.5 ppm/°C |
| Разъёмы | N-мама |
| Габариты | 540 х 250 х 50 мм |
| Вес | около 4.5 кг |
