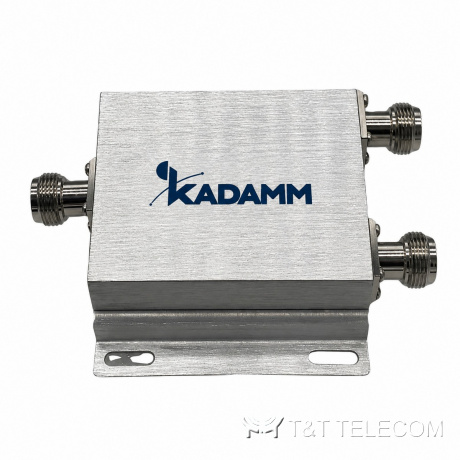

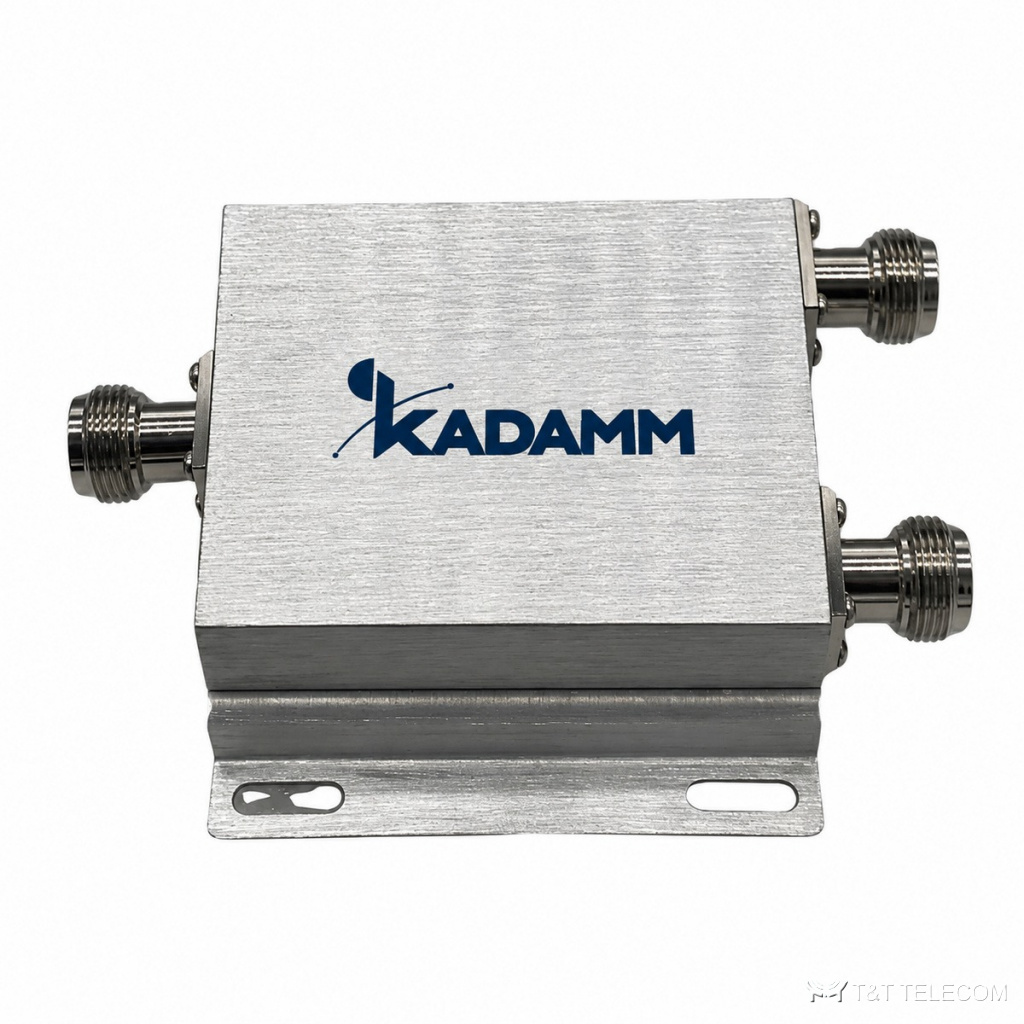

KADAMM ДМУ-88/108-N — это серия делителей мощности Уилкинсона на 2 канала, рабочая полоса 88–108 МГц. ДМУ-88/108-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Основное по ДМУ-88/108-N: разъём N; мощность 50 Вт средняя; вносимые потери ≤0,4 дБ сверх деления.
Как устроена ДМУ-88/108-N
ДМУ-88/108-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-88/108-N — 88–108 МГц. КСВН ДМУ-88/108-N — не более 1,40: обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход ДМУ-88/108-N — 50 Вт средняя. Разъёмы ДМУ-88/108-N: розетка N.
Вносимые потери ДМУ-88/108-N — не более 0,4 дБ сверх деления. Деление: 3,0 дБ. Выходов: 2. Развязка между портами не менее 20 дБ. Конструкция ДМУ-88/108-N: габариты 114×96×27 мм; работает при −40 … +60 °C.
Область применения
- Покрытие внутри объектов по схеме DAS: ДМУ-88/108-N стоит между донорным ретранслятором и антеннами на этажах.
- Сети профессиональной радиосвязи от 88 МГц: ДМУ-88/108-N объединяет антенны на мачте и разводит сигнал по секторам.
- Разводка сигнала по антеннам системы покрытия здания — ДМУ-88/108-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,4 дБ сверх деления |
| КСВН | ≤1,40 |
| Развязка | ≥20 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +60 °C |
| Габариты | 114×96×27 мм |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-88/108-N | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,40 | ≥20 дБ | 50 Вт | 114×96×27 мм |
Подбор под проект
- На каждый из 2 выходов ДМУ-88/108-N приходится на 3,0 дБ меньше входного уровня, плюс собственные потери ≤0,4 дБ сверх деления.
- У ДМУ-88/108-N разъём N: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМУ-88/108-N: допустимо 50 Вт средняя.
- Развязка между выходами ДМУ-88/108-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-88/108-N по входу: КСВН ≤1,40.
- Рабочие температуры ДМУ-88/108-N: −40 … +60 °C.
- Суммарная мощность передатчиков на входе ДМУ-88/108-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-88/108-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМУ-88/108-N?
На выходах ДМУ-88/108-N — входной уровень минус потери деления (3,0 дБ при 2 каналах) и вносимые потери (≤0,4 дБ сверх деления).
Чем ДМУ-88/108-N отличается от направленного ответвителя?
ДМУ-88/108-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 88–108 МГц.
Что делать с незадействованным выходом ДМУ-88/108-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Что означает КСВН не более 1,40?
Доля отражённой мощности при таком КСВН у ДМУ-88/108-N — не больше 2,8 %, остальное уходит в антенну.
