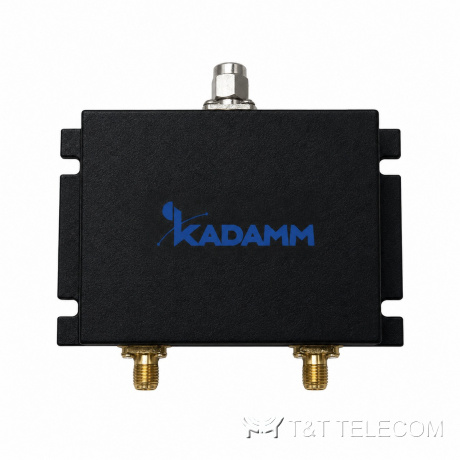

Делитель мощности KADAMM ДМУ-860/870-SMA — 860–870 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

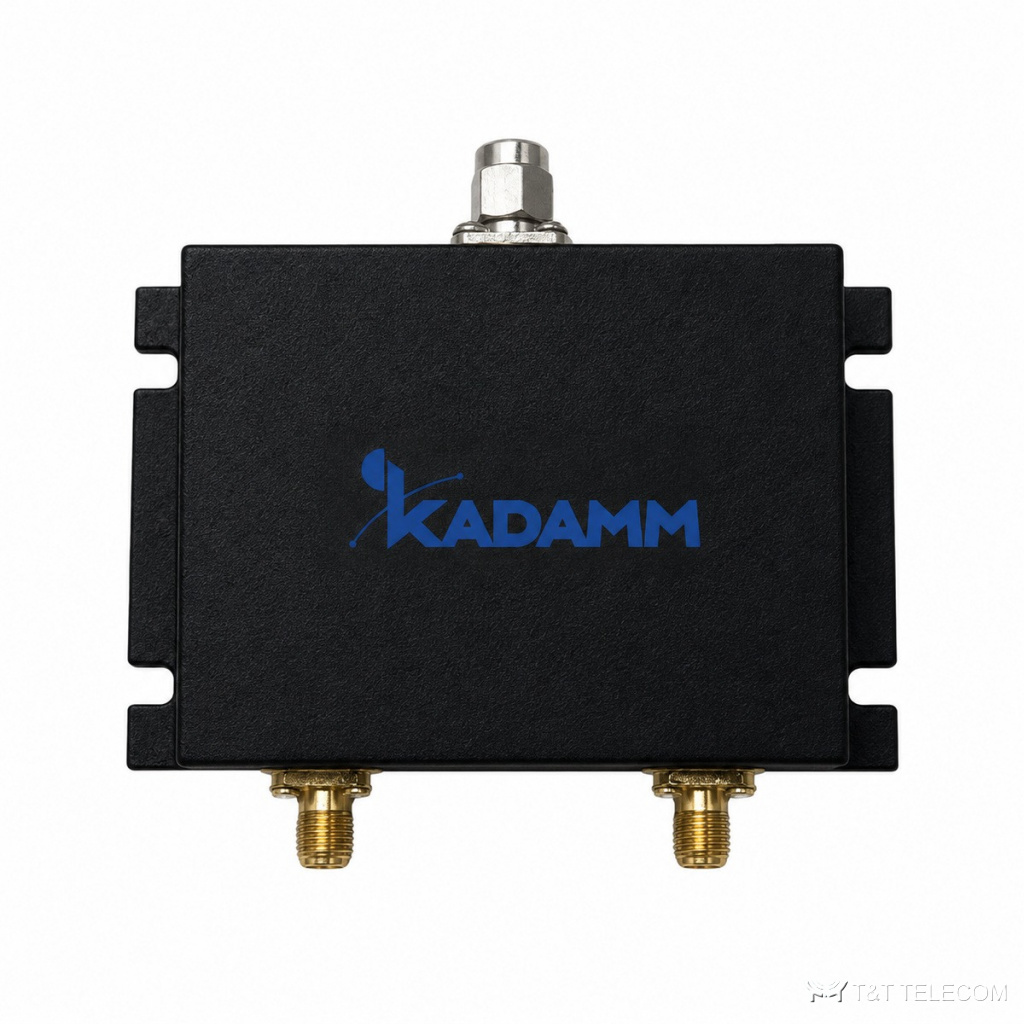

KADAMM ДМУ-860/870-SMA — серия делителей мощности Уилкинсона на 2 канала для полосы 860–870 МГц. ДМУ-860/870-SMA делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Основное по ДМУ-860/870-SMA: разъём SMA; мощность 50 Вт средняя; вносимые потери ≤0,5 дБ сверх деления.
Как устроена ДМУ-860/870-SMA
ДМУ-860/870-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-860/870-SMA — 860–870 МГц, в неё попадают ISM 868 МГц. КСВН ДМУ-860/870-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-860/870-SMA — 50 Вт средняя. Разъёмы ДМУ-860/870-SMA: розетка SMA.
Вносимые потери ДМУ-860/870-SMA — не более 0,5 дБ сверх деления. Деление: 3,0 дБ. Выходов: 2. Развязка между портами не менее 20 дБ. Конструкция ДМУ-860/870-SMA: масса 0,2 кг; работает при −35 … +65 °C.
Где применяют
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-860/870-SMA разводит сигнал по группам потолочных антенн.
- Разводка сигнала по антеннам системы покрытия здания — ДМУ-860/870-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 860–870 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,5 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −35 … +65 °C |
| Масса | 0,2 кг |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-860/870-SMA | 2 | 3,0 дБ | ≤0,5 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,2 кг |
На что смотреть при выборе
- На каждый из 2 выходов ДМУ-860/870-SMA приходится на 3,0 дБ меньше входного уровня, плюс собственные потери ≤0,5 дБ сверх деления.
- Под разъём SMA модели ДМУ-860/870-SMA подбирают джамперы и переходы заранее, до монтажа.
- Сумма мощностей всех передатчиков на входе ДМУ-860/870-SMA не должна превышать 50 Вт средняя, с запасом на пик-фактор цифровых сигналов.
- Схема Уилкинсона развязывает выходы ДМУ-860/870-SMA: рассогласование одной ветви меньше сказывается на остальных.
- Согласование ДМУ-860/870-SMA по входу: КСВН ≤1,30.
- Температурный диапазон эксплуатации ДМУ-860/870-SMA — −35 … +65 °C.
- Суммарная мощность передатчиков на входе ДМУ-860/870-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-860/870-SMA под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМУ-860/870-SMA?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-860/870-SMA?
С разъёмами SMA на стороне ДМУ-860/870-SMA; волновое сопротивление тракта — 50 Ом.
Работает ли ДМУ-860/870-SMA в обратную сторону?
Да, ДМУ-860/870-SMA обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-860/870-SMA — не больше 1,7 %, остальное уходит в антенну.
