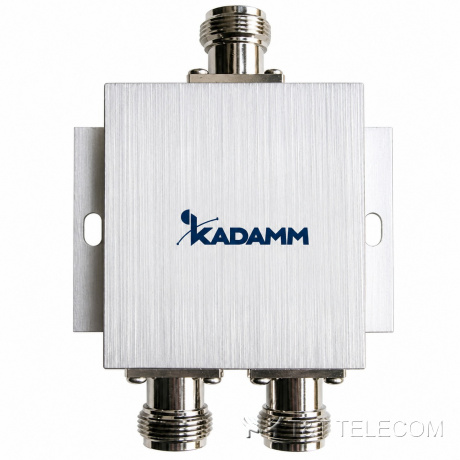

Делитель мощности KADAMM ДМУ-800/2700-N-100 — 800–2700 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

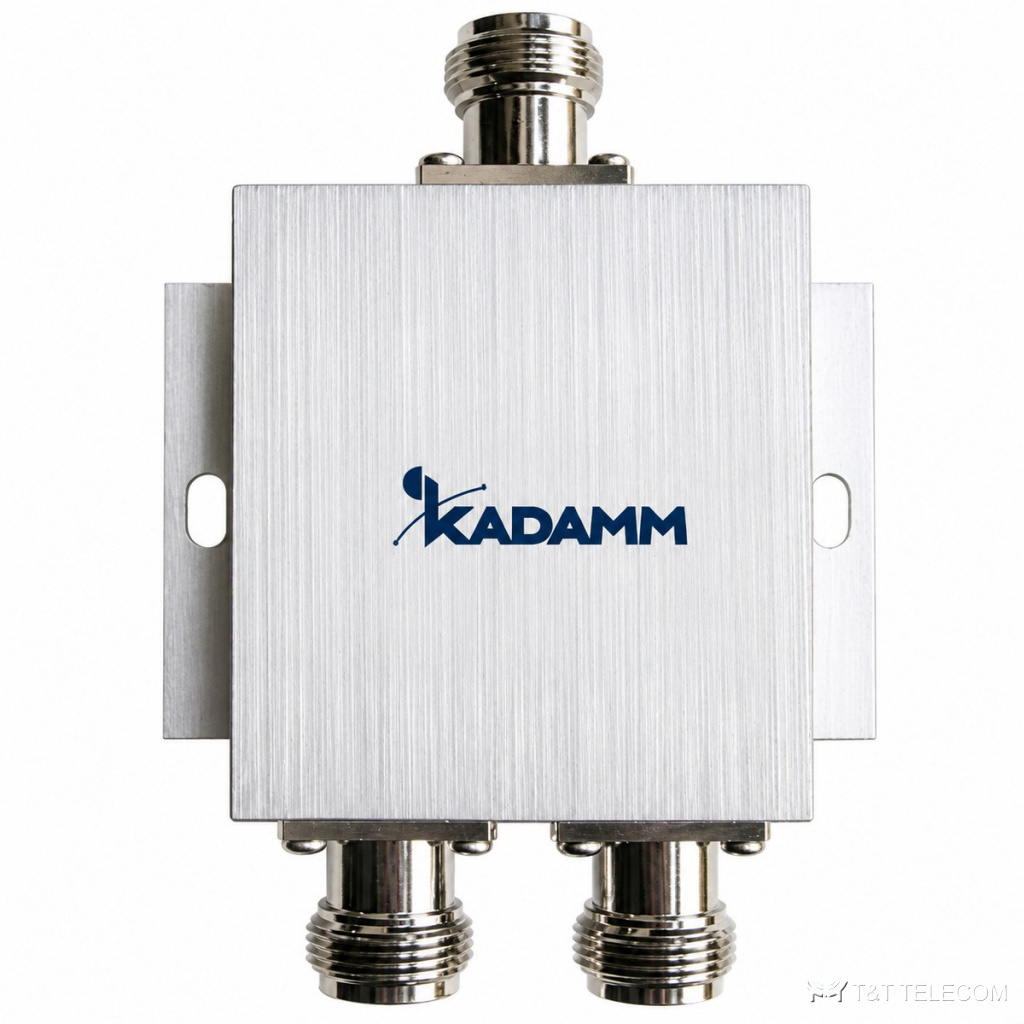

KADAMM ДМУ-800/2700-N-100 — серия делителей мощности Уилкинсона на 2 канала для полосы 800–2700 МГц. ДМУ-800/2700-N-100 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Ключевые данные ДМУ-800/2700-N-100: разъём N; PIM3 ≤−140 дБн при 2×43 дБм; мощность 100 Вт средняя; вносимые потери ≤0,4 дБ сверх деления.
Как устроена ДМУ-800/2700-N-100
ДМУ-800/2700-N-100 делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-800/2700-N-100 — 800–2700 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Пассивная интермодуляция ДМУ-800/2700-N-100 — не более −140 дБн при 2×43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН ДМУ-800/2700-N-100 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-800/2700-N-100 — 100 Вт средняя. Разъёмы ДМУ-800/2700-N-100: розетка N.
Вносимые потери ДМУ-800/2700-N-100 — не более 0,4 дБ сверх деления. Деление: 3,0 дБ. Выходов: 2. Развязка между портами не менее 20 дБ. Конструкция ДМУ-800/2700-N-100: габариты 96×74×23 мм; масса 0,2 кг; работает при −50 … +70 °C.
Для каких систем подходит
- Полоса 800–2700 МГц у ДМУ-800/2700-N-100 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Покрытие внутри объектов по схеме DAS: ДМУ-800/2700-N-100 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 800–2700 МГц позволяет пустить через ДМУ-800/2700-N-100 все их диапазоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 800–2700 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,4 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| PIM3 | ≤−140 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −50 … +70 °C |
| Габариты | 96×74×23 мм |
| Масса | 0,2 кг |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-800/2700-N-100 | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,30 | ≥20 дБ | ≤−140 дБн | 100 Вт | 0,2 кг | 96×74×23 мм |
Как подобрать исполнение
- Деление на 2 канала у ДМУ-800/2700-N-100 даёт 3,0 дБ на выход; к этому добавляются вносимые потери ≤0,4 дБ сверх деления.
- У ДМУ-800/2700-N-100 разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-800/2700-N-100 не должна превышать 100 Вт средняя, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМУ-800/2700-N-100 PIM3 ≤−140 дБн при 2×43 дБм.
- Развязка между выходами ДМУ-800/2700-N-100 — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-800/2700-N-100 по входу: КСВН ≤1,30.
- Температурный диапазон эксплуатации ДМУ-800/2700-N-100 — −50 … +70 °C.
- Суммарная мощность передатчиков на входе ДМУ-800/2700-N-100 — не выше 100 Вт средняя, с запасом на пиковые значения.
- Если на ДМУ-800/2700-N-100 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн при 2×43 дБм), иначе выигрыш теряется.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-800/2700-N-100 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМУ-800/2700-N-100?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-800/2700-N-100?
С разъёмами N на стороне ДМУ-800/2700-N-100; волновое сопротивление тракта — 50 Ом.
Работает ли ДМУ-800/2700-N-100 в обратную сторону?
Да, ДМУ-800/2700-N-100 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Что даёт интермодуляция не более −140 дБн при 2×43 дБм?
Чем ниже это значение у ДМУ-800/2700-N-100, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-800/2700-N-100 — не больше 1,7 %, остальное уходит в антенну.
