Делитель мощности KADAMM ДМУ-8-88/108-N — 88–108 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

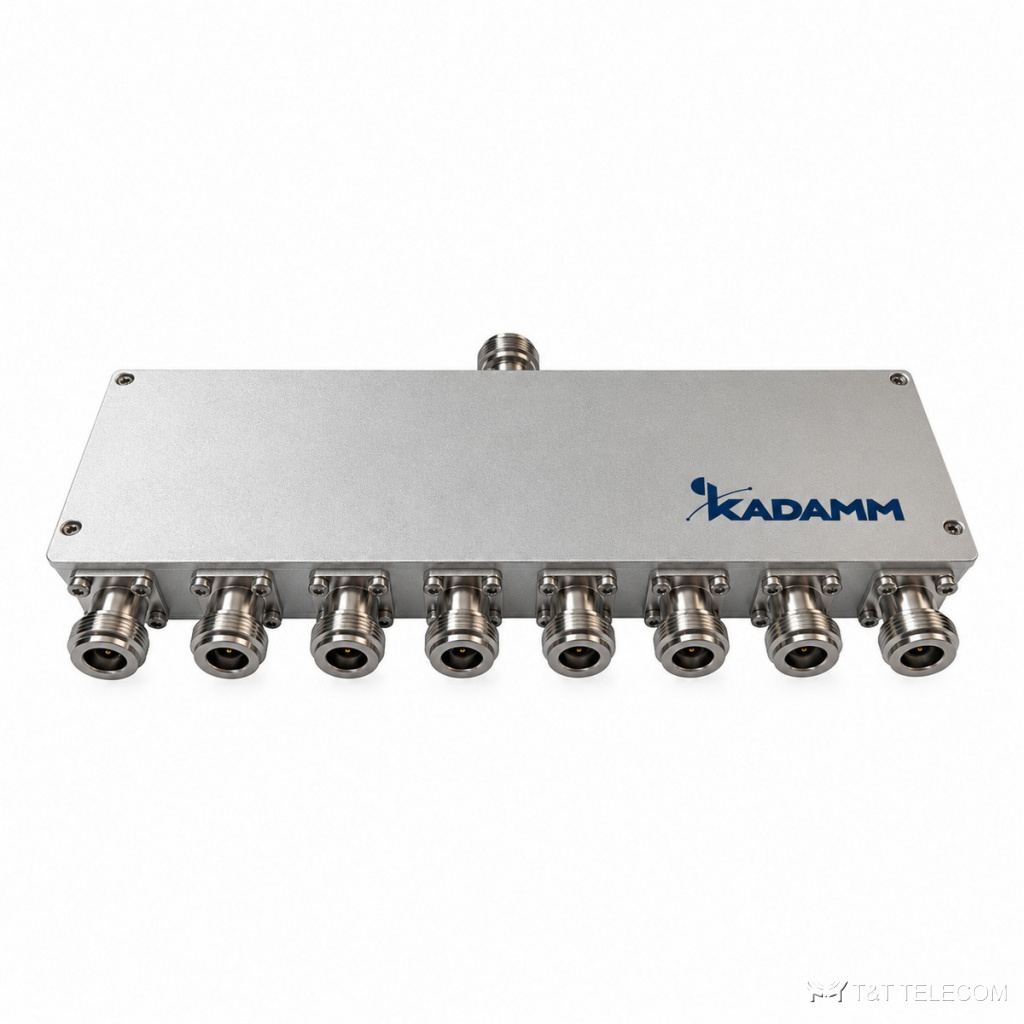

KADAMM ДМУ-8-88/108-N — делитель на 8 выходов для ЧМ-вещания 88–108 МГц. В режиме делителя допускает 1 Вт, в режиме сумматора — 0,25 Вт. Вносимые потери не более 2,0 дБ, развязка не менее 18 дБ, разъёмы N (розетка), габариты 58 × 200 × 22 мм, масса 660 г.
Устройство и принцип работы
ДМУ-8-88/108-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-8-88/108-N — 88–108 МГц. КСВН ДМУ-8-88/108-N — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМУ-8-88/108-N — 1 Вт. Разъёмы ДМУ-8-88/108-N: N (розетка).
Деление: 9 дБ. Выходов: 8. Развязка между портами не менее 18 дБ. Конструкция ДМУ-8-88/108-N: габариты 58 × 200 × 22 ( мм ); масса 660 г; работает при −35…+75 °C.
Где применяют
- Раздача сигнала ЧМ-вещания или трансляции на восемь приёмников или зон.
- Системы ретрансляции радиовещания в тоннелях и зданиях.
- Сложение сигналов восьми источников 88–108 МГц в один тракт.
- Для ДМУ-8-88/108-N: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 88–108 МГц |
| Мощность | 1 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 9 дБ |
| Дополнительные вносимые потери | ≤ 2,0 дБ |
| КСВН входа | ≤1,25 |
| КСВН выходов | ≤1,20 |
| Развязка / подавление | не менее 18 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-88/108-N | 8 | 88–108 | в режиме делителя 1 Вт; в режиме сумматора 0,25 Вт | ≤1,25 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 58 × 200 × 22 ( мм ) |
| Масса | 660 г |
| Температура эксплуатации | −35…+75 °C |
Как подобрать ДМУ-8-88/108-N
- Полоса 88–108 МГц — только для вещательного диапазона; для УКВ-связи берут ДМУ-2-88/520-N.
- Мощность 1 Вт — для приёмных и маломощных трактов, не для выхода передатчика.
- Компактный корпус 58 × 200 × 22 мм удобно ставить в стойку или щит.
- Суммарная мощность передатчиков на входе ДМУ-8-88/108-N — не выше 1 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-8-88/108-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у ДМУ-8-88/108-N — не больше 1,2 %, остальное уходит в антенну.
