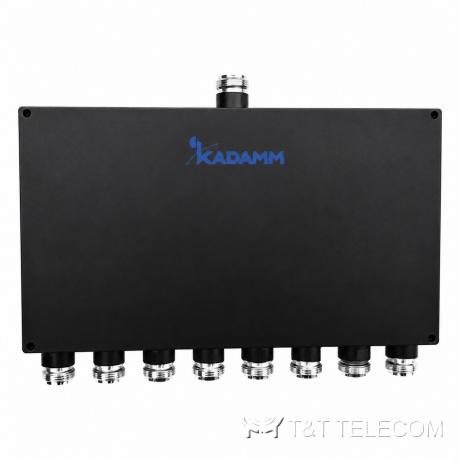

Делитель мощности KADAMM ДМУ-8-670/3800-N — 670–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

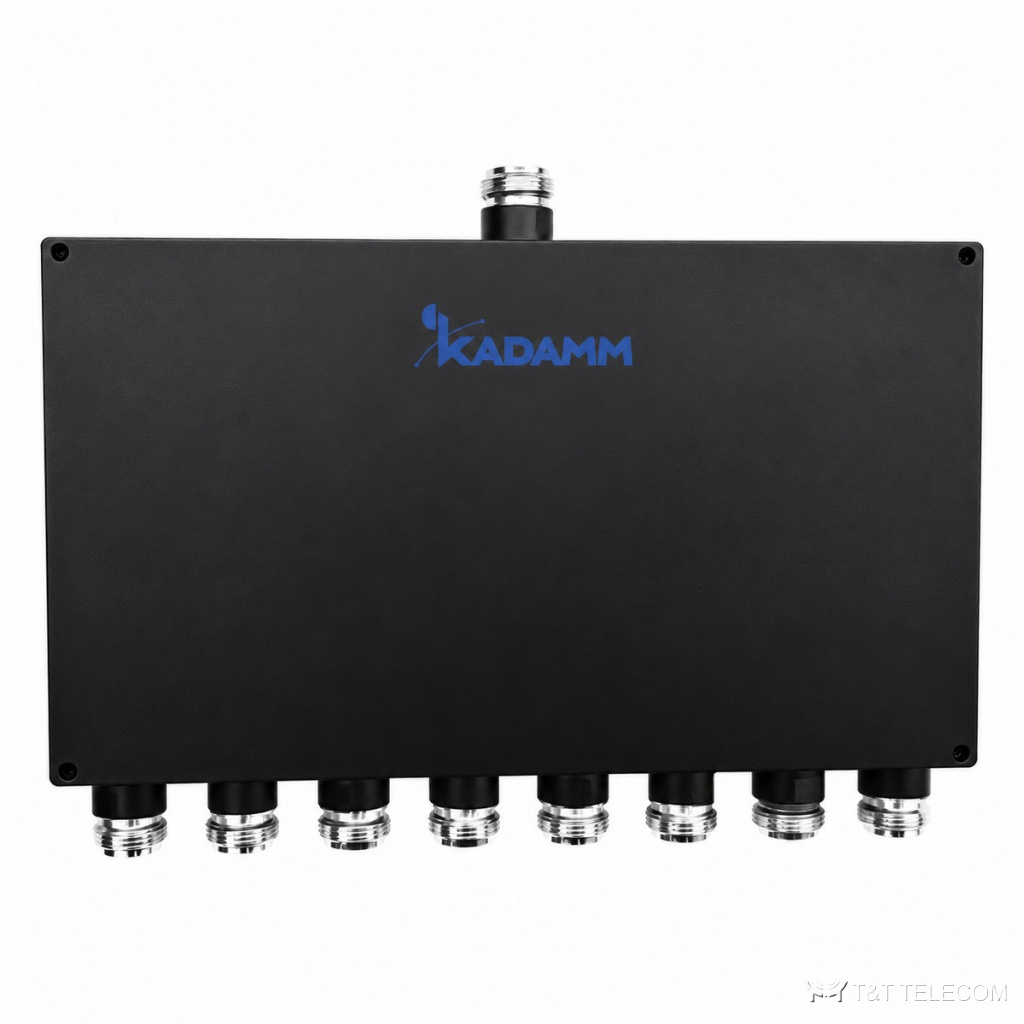

KADAMM ДМУ-8-670/3800-N — делитель на 8 выходов с полосой 670–3800 МГц и разъёмами N (розетка): все сотовые полосы от 700 МГц до 5G NR 3,8 ГГц на фидере стандартного типа. Вносимые потери не более 12 дБ, развязка не менее 16 дБ, КСВН не более 1,32 (типовое значение 1,2). Мощность 50 Вт.
Как устроена ДМУ-8-670/3800-N
ДМУ-8-670/3800-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-8-670/3800-N — 670–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
КСВН ДМУ-8-670/3800-N — не более 1,32: обратно отражается не больше 1,9 % подводимой мощности. Допустимая мощность на вход ДМУ-8-670/3800-N — 50 Вт. Разъёмы ДМУ-8-670/3800-N: N (розетка). Вносимые потери ДМУ-8-670/3800-N — не более 12 дБ. Выходов: 8. Развязка между портами не менее 16 дБ.
Конструкция ДМУ-8-670/3800-N: защита IP65.
Где применяют
- DAS торговых и офисных зданий с 5G NR: деление на восемь ветвей одной ступенью.
- Ветвление магистрали на этажи при большом числе антенн.
- Модернизация систем 2G–4G под 5G NR без смены типа разъёмов.
- Для ДМУ-8-670/3800-N: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 670–3800 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 12 дБ |
| КСВН | ≤1,32 |
| КСВН выходов | типовое 1,2 |
| Развязка / подавление | не менее 16 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-670/3800-N | 8 | 670–3800 | 50 Вт | ≤1,32 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP65 |
Как подобрать ДМУ-8-670/3800-N
- Разъёмы N — под распространённый фидер; для NEX10 и нормированного PIM смотрите ДМУ-8-617/3980-NEX10.
- Потери до 12 дБ включают деление на 8 — их учитывают в расчёте уровня на антеннах.
- Мощность 50 Вт — для подключения ретранслятора средней мощности.
- Суммарная мощность передатчиков на входе ДМУ-8-670/3800-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-8-670/3800-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,32?
Доля отражённой мощности при таком КСВН у ДМУ-8-670/3800-N — не больше 1,9 %, остальное уходит в антенну.
