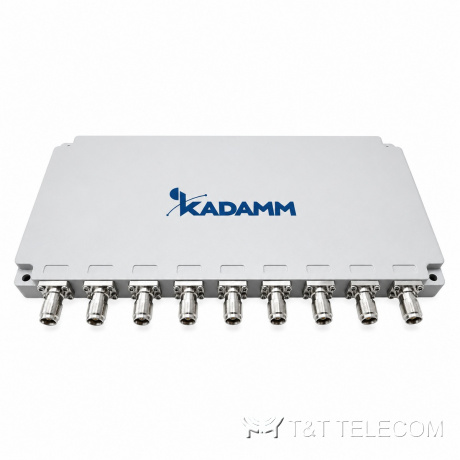

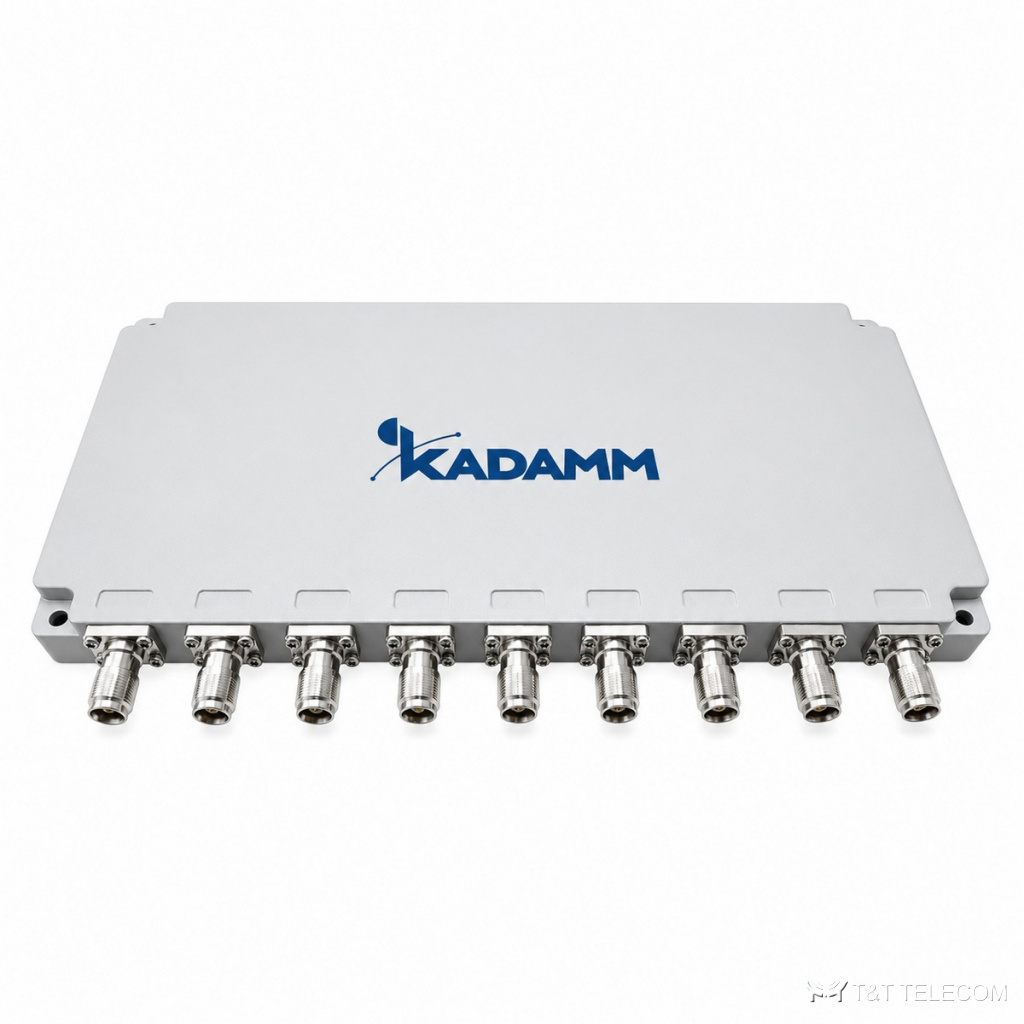

KADAMM ДМУ-8-617/3980-NEX10 — делитель на 8 выходов для DAS с полосой 617–3980 МГц и разъёмами NEX10 (розетка). Нормирована пассивная интермодуляция: PIM3 не хуже −145 дБн при 2 × 43 дБм на общем порту и при 2 × 37 дБм на портах ANT1–ANT8. Вносимые потери не более 11,0 дБ, возвратные потери не менее 15 дБ.
Устройство и принцип работы
ДМУ-8-617/3980-NEX10 делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-8-617/3980-NEX10 — 617–3980 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция ДМУ-8-617/3980-NEX10 — общий порт: не более −145 дБн при 43 дБм×2 порты ANT1–ANT8: не более −145 дБн при 37 дБм×2; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
Допустимая мощность на вход ДМУ-8-617/3980-NEX10 — 45 Вт. Разъёмы ДМУ-8-617/3980-NEX10: NEX10 (розетка). Вносимые потери ДМУ-8-617/3980-NEX10 — не более 11,0 дБ. Выходов: 8.
Где применяют
- Мультиоператорные DAS, где важна низкая интермодуляция.
- Системы с 5G NR до 3980 МГц и нижними полосами от 617 МГц.
- Тракты на компактных разъёмах NEX10 вблизи антенн.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-8-617/3980-NEX10).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–3980 МГц |
| Мощность | 45 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | общий порт: ≤−145 дБн при 43 дБм×2 порты ANT1–ANT8: ≤−145 дБн при 37 дБм×2 |
| Вносимые потери | ≤11,0 дБ |
| Возвратные потери | не менее 15 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-617/3980-NEX10 | 8 | 617–3980 | общий порт 45 Вт (пиковая 450 Вт), порты ANT1–ANT8 5 Вт (пиковая 50 Вт) | возвратные потери не менее 15 дБ | общий порт: ≤−145 дБн при 43 дБм×2 порты ANT1–ANT8: ≤−145 дБн при 37 дБм×2 | NEX10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | NEX10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ДМУ-8-617/3980-NEX10
- Нормированный PIM3 −145 дБн — главное отличие от остальных делителей ДМУ на 8 выходов.
- Допустимая мощность разная для общего порта и выходов ANT1–ANT8 — сверьте её по таблице исполнений.
- Разъём NEX10 требует ответных кабельных сборок того же типа.
- Суммарная мощность передатчиков на входе ДМУ-8-617/3980-NEX10 — не выше 45 Вт, с запасом на пиковые значения.
- Если на ДМУ-8-617/3980-NEX10 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (общий порт: не более −145 дБн при 43 дБм×2 порты ANT1–ANT8: не более −145 дБн при 37 дБм×2), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДМУ-8-617/3980-NEX10 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
