Делитель мощности KADAMM ДМУ-8-134/960-N — 134–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

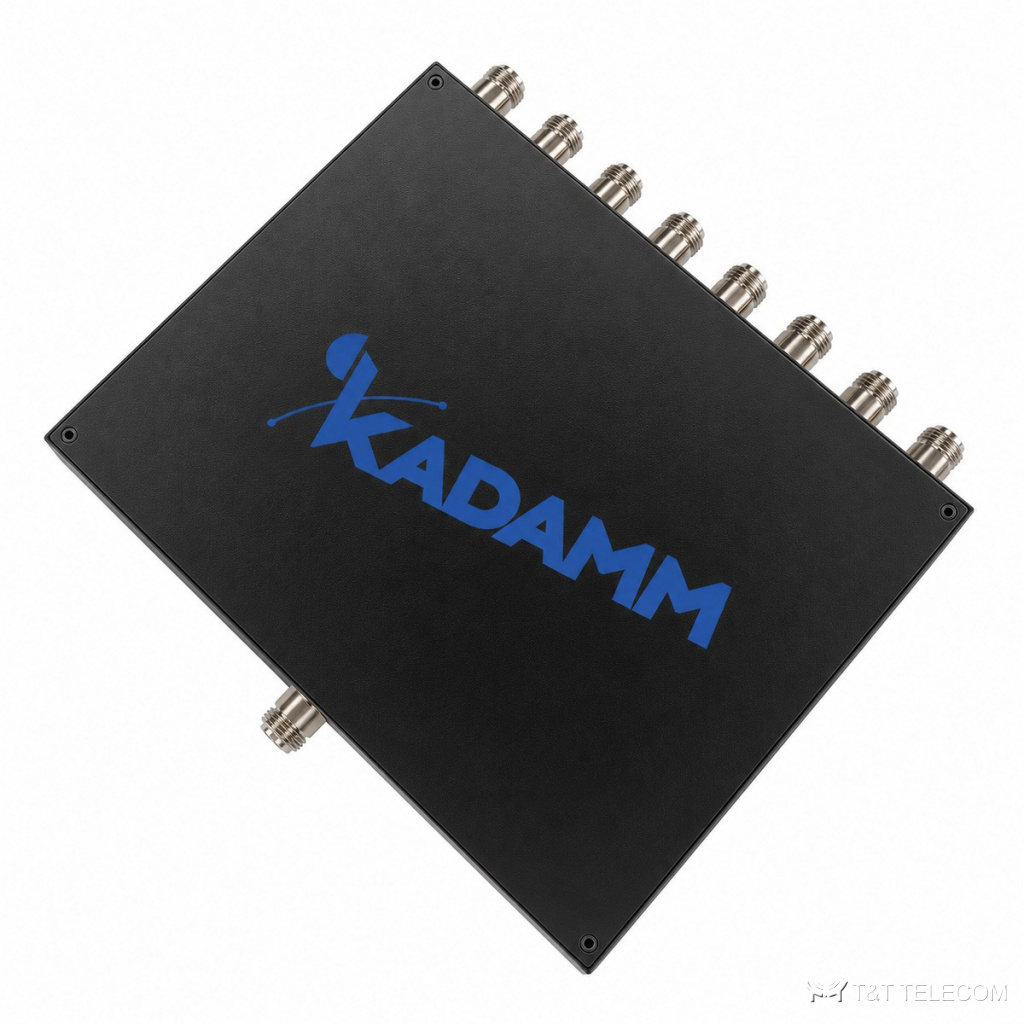

KADAMM ДМУ-8-134/960-N — делитель на 8 выходов с полосой 134–960 МГц для радиосвязи VHF / UHF и сотовых полос 800–900 МГц. Потери деления 9,0 дБ, собственные потери не более 1,5 дБ, развязка не менее 16 дБ. Мощность 50 Вт, КСВН не более 1,5, разъёмы N (розетка).
Устройство и принцип работы
ДМУ-8-134/960-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-8-134/960-N — 134–960 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН ДМУ-8-134/960-N — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДМУ-8-134/960-N — 50 Вт. Разъёмы ДМУ-8-134/960-N: N (розетка). Деление: 9,0 дБ. Выходов: 8. Развязка между портами не менее 16 дБ. Конструкция ДМУ-8-134/960-N: защита IP65; работает при −35…+65 °C.
Где применяют
- Раздача сигнала ретранслятора радиосвязи на восемь этажей или зон объекта.
- Системы покрытия радиосвязи служб эксплуатации и охраны в больших зданиях.
- Тракты, где УКВ-связь 136–174 и 400–470 МГц идёт вместе с сотовыми полосами 900 МГц.
- Для ДМУ-8-134/960-N: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 134–960 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 9,0 дБ |
| Дополнительные вносимые потери | ≤ 1,5 дБ |
| КСВН входа | ≤1,5 |
| КСВН выходов | ≤1,35 |
| Развязка / подавление | ≥16 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-134/960-N | 8 | 134–960 | 50 | ≤1,5 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | по чертежу — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
| Степень защиты | IP65 |
Как подобрать ДМУ-8-134/960-N
- Восемь выходов — ветвление одной ступенью вместо каскада делителей.
- Нижняя граница 134 МГц — с запасом под нижний край диапазона VHF.
- Для трёх направлений в той же полосе подойдёт ДМУ-3-136/960-N, для разъёмов SMA — серия ДМУ-138/960.
- Суммарная мощность передатчиков на входе ДМУ-8-134/960-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-8-134/960-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у ДМУ-8-134/960-N — не больше 4 %, остальное уходит в антенну.
