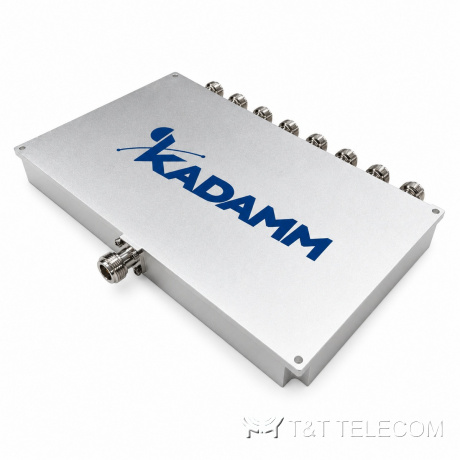

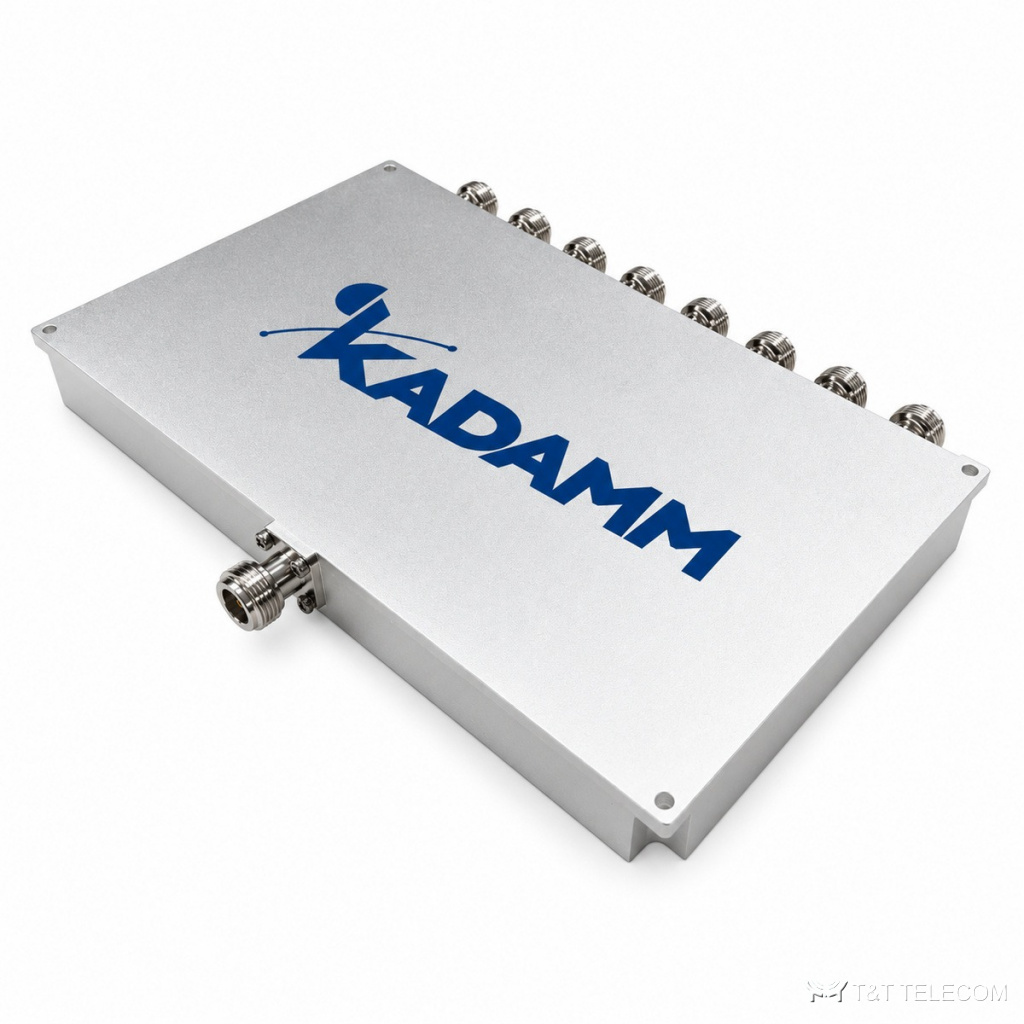

KADAMM ДМУ-8-1280/1300-N — узкополосный делитель на 8 выходов для L-диапазона 1280–1300 МГц. Собственные потери не более 0,4 дБ, развязка между выходами не менее 20 дБ, типовой КСВН 1,25. Разъёмы N (розетка), габариты 136 × 228 × 23 мм.
Устройство и принцип работы
ДМУ-8-1280/1300-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-8-1280/1300-N — 1280–1300 МГц. КСВН ДМУ-8-1280/1300-N — типовое 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМУ-8-1280/1300-N — 50 Вт. Разъёмы ДМУ-8-1280/1300-N: N (розетка).
Вносимые потери ДМУ-8-1280/1300-N — не более 0,4 дБ. Выходов: 8. Развязка между портами не менее 20 дБ. Конструкция ДМУ-8-1280/1300-N: габариты 136 × 228 × 23 ( мм); защита IP65; работает при −40…+70 °C.
Где применяют
- Системы L-диапазона 1280–1300 МГц, где сигнал раздают на восемь каналов.
- Многоканальные приёмные и передающие тракты с одинаковой полосой на всех выходах.
- Работа в обратном направлении — сложение восьми сигналов в один.
- Разводка сигнала по антеннам системы покрытия здания — ДМУ-8-1280/1300-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1280–1300 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 0,4 дБ |
| КСВН входа | типовое 1,25 |
| КСВН выходов | типовое 1,2 |
| Развязка / подавление | не менее 20 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-1280/1300-N | 8 | 1280–1300 | в режиме делителя 50 Вт; в режиме сумматора 3 Вт | типовое 1,25 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 136 × 228 × 23 ( мм) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+70 °C |
| Степень защиты | IP65 |
Как подобрать ДМУ-8-1280/1300-N
- Полоса всего 20 МГц — делитель подходит только для систем 1280–1300 МГц.
- Допустимая мощность различается в режимах делителя и сумматора — сверьте её по таблице исполнений.
- Собственные потери не более 0,4 дБ почти не добавляются к потерям деления на 8 выходов.
- Суммарная мощность передатчиков на входе ДМУ-8-1280/1300-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-8-1280/1300-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН типовое 1,25?
Доля отражённой мощности при таком КСВН у ДМУ-8-1280/1300-N — не больше 1,2 %, остальное уходит в антенну.
