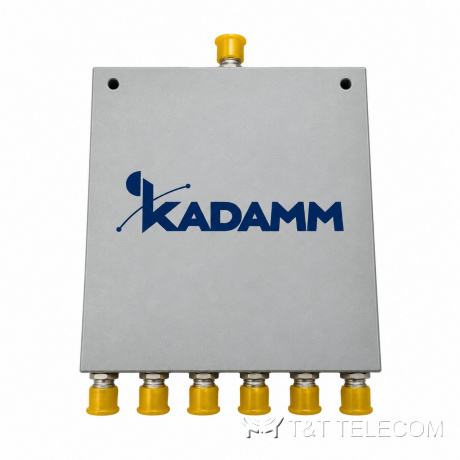

Делитель мощности KADAMM ДМУ-6-2000/6000-SMA — 2000–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

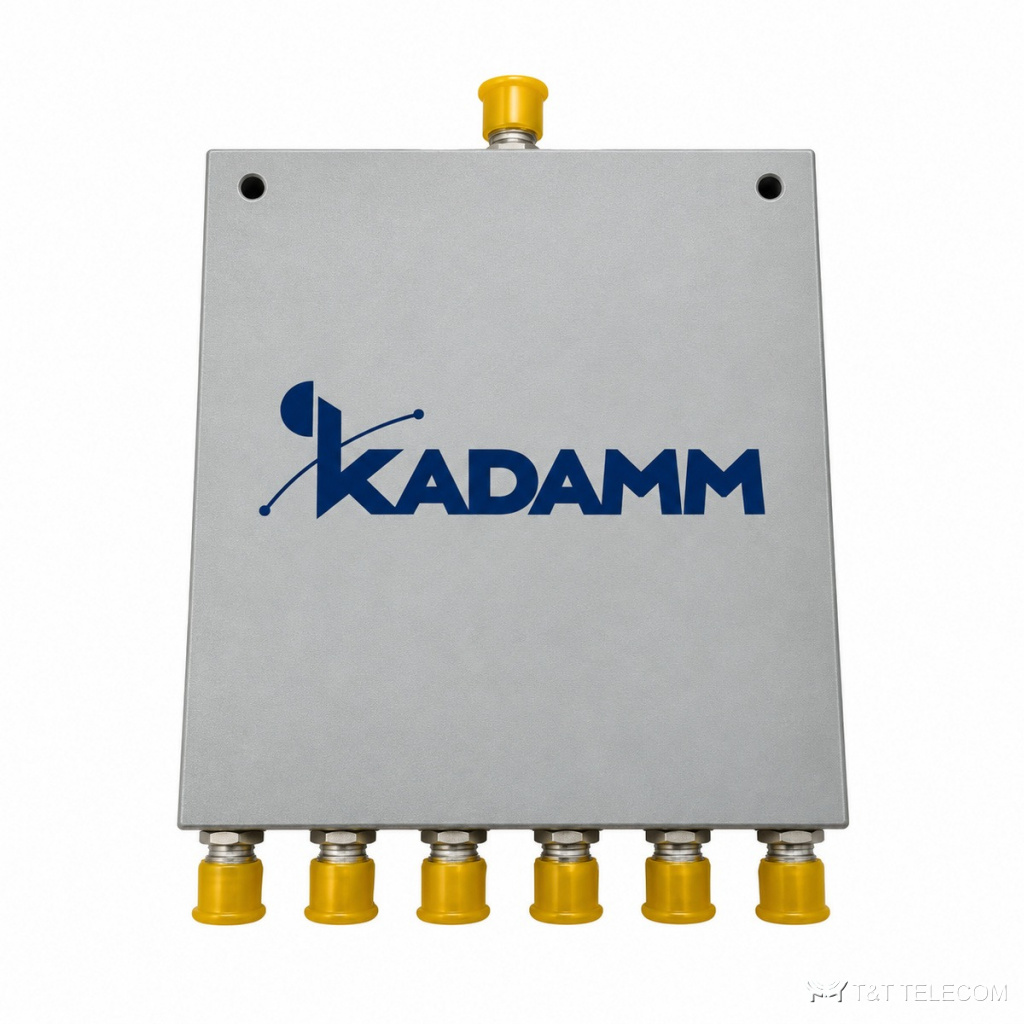

KADAMM ДМУ-6-2000/6000-SMA — делитель на 6 выходов для верхней части спектра, 2000–6000 МГц: LTE 2100–2600, 5G NR 3,5 ГГц и Wi-Fi 2,4 и 5 ГГц. Шесть выходов в одном корпусе заменяют каскад из нескольких делителей. Вносимые потери не более 2,2 дБ, развязка не менее 18 дБ, КСВН не более 1,30, мощность 30 Вт, разъёмы SMA (розетка).
Устройство и принцип работы
ДМУ-6-2000/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-6-2000/6000-SMA — 2000–6000 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
КСВН ДМУ-6-2000/6000-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-6-2000/6000-SMA — 30 Вт. Разъёмы ДМУ-6-2000/6000-SMA: SMA (розетка). Деление: 7,8 дБ. Выходов: 6. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-6-2000/6000-SMA: работает при −35…+75 °C.
Где применяют
- Раздача сигнала Wi-Fi или 5G NR на шесть направлений.
- Системы, где нижние сотовые полосы идут по отдельному тракту, а верхние — через этот делитель.
- Испытательные стенды для оборудования 2–6 ГГц.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-6-2000/6000-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2000–6000 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 7,8 дБ |
| Дополнительные вносимые потери | ≤ 2,2 дБ |
| Развязка / подавление | ≥ 18 дБ |
| КСВН входа | ≤ 1,30 |
| КСВН выходов | ≤ 1,30 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-6-2000/6000-SMA | 6 | 2000–6000 | в режиме делителя 30 Вт; в режиме сумматора 2 Вт | ≤ 1,30 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+75 °C |
Как подобрать ДМУ-6-2000/6000-SMA
- Нижняя граница 2000 МГц — полосы 800–1800 МГц через этот делитель не проходят.
- Шесть выходов — редкий номинал: удобен, когда делитель на 8 оставил бы два порта под нагрузку.
- Мощность 30 Вт, разъёмы SMA — для компактных трактов.
- Суммарная мощность передатчиков на входе ДМУ-6-2000/6000-SMA — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-6-2000/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-6-2000/6000-SMA — не больше 1,7 %, остальное уходит в антенну.
