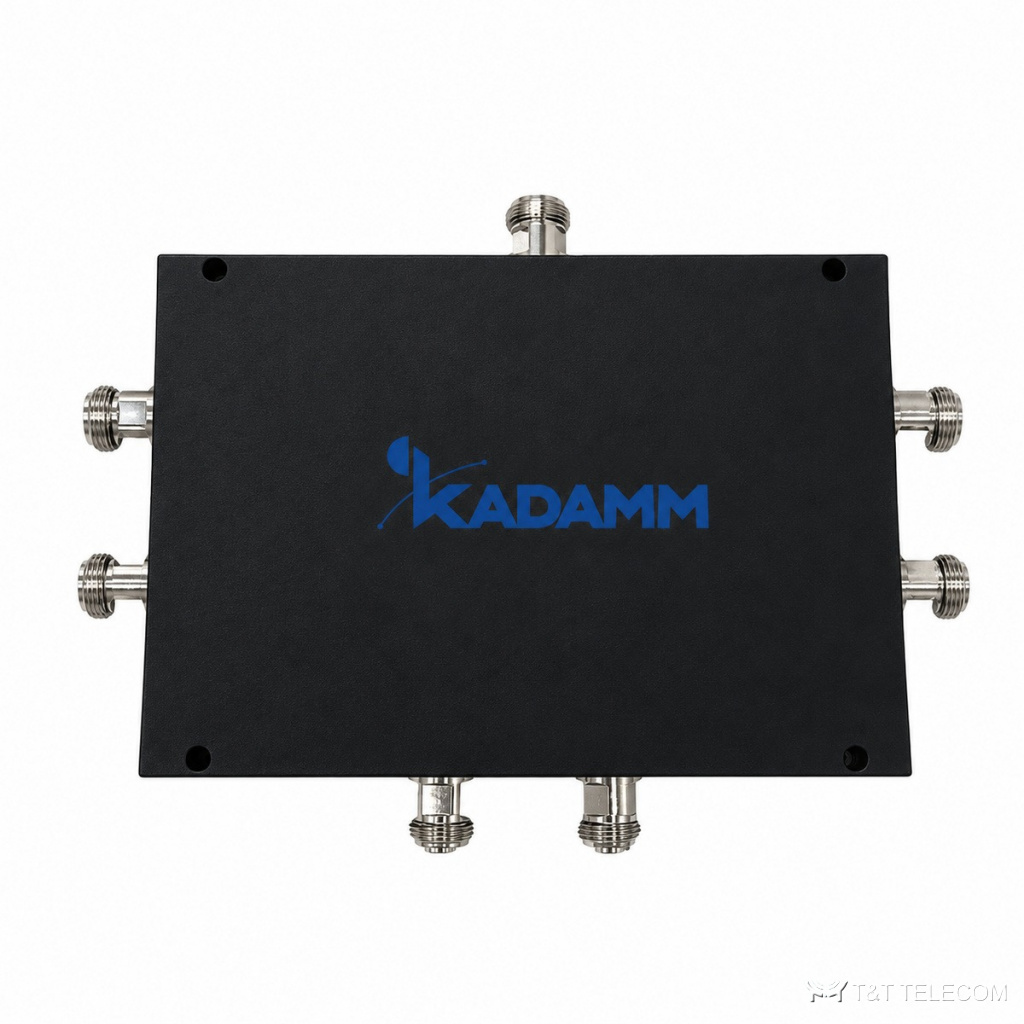

KADAMM ДМУ-400/500-N — это серия делителей мощности Уилкинсона на 6 каналов, рабочая полоса 400–500 МГц. Через ДМУ-400/500-N сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМУ-400/500-N: разъём N; мощность 50 Вт средняя; вносимые потери ≤1,0 дБ сверх деления.
Принцип работы и конструкция
ДМУ-400/500-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-400/500-N — 400–500 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц.
КСВН ДМУ-400/500-N — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-400/500-N — 50 Вт средняя. Разъёмы ДМУ-400/500-N: розетка N. Вносимые потери ДМУ-400/500-N — не более 1,0 дБ сверх деления. Деление: 7,8 дБ. Выходов: 6. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-400/500-N: габариты 203,4×158,4×22,3 мм; масса 1,2 кг; работает при −35 … +70 °C.
Где применяют
- В полосу 400–500 МГц делителя ДМУ-400/500-N попадают LTE-450, радиосвязь 400–470 МГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-400/500-N делит сигнал ретранслятора между этажами и зонами.
- Сети профессиональной радиосвязи от 400 МГц: ДМУ-400/500-N объединяет антенны на мачте и разводит сигнал по секторам.
- Для ДМУ-400/500-N: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–500 МГц |
| Выходов | 6 |
| Деление мощности | 7,8 дБ |
| Вносимые потери | ≤1,0 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −35 … +70 °C |
| Габариты | 203,4×158,4×22,3 мм |
| Масса | 1,2 кг |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-6-400/500-N | 6 | 7,8 дБ | ≤1,0 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 1,2 кг | 203,4×158,4×22,3 мм |
Подбор под проект
- Деление на 6 канала у ДМУ-400/500-N даёт 7,8 дБ на выход; к этому добавляются вносимые потери ≤1,0 дБ сверх деления.
- Под разъём N модели ДМУ-400/500-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-400/500-N: допустимо 50 Вт средняя.
- Развязка между выходами ДМУ-400/500-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-400/500-N — ≤1,30; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМУ-400/500-N: −35 … +70 °C.
- Суммарная мощность передатчиков на входе ДМУ-400/500-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-400/500-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМУ-400/500-N?
На выходах ДМУ-400/500-N — входной уровень минус потери деления (7,8 дБ при 6 каналах) и вносимые потери (≤1,0 дБ сверх деления).
Чем ДМУ-400/500-N отличается от направленного ответвителя?
ДМУ-400/500-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 400–500 МГц.
Что делать с незадействованным выходом ДМУ-400/500-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-400/500-N — не больше 1,7 %, остальное уходит в антенну.
