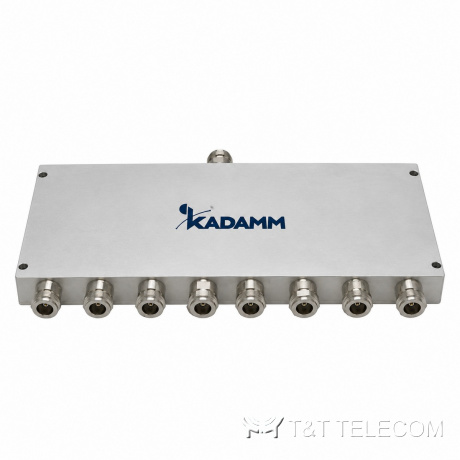

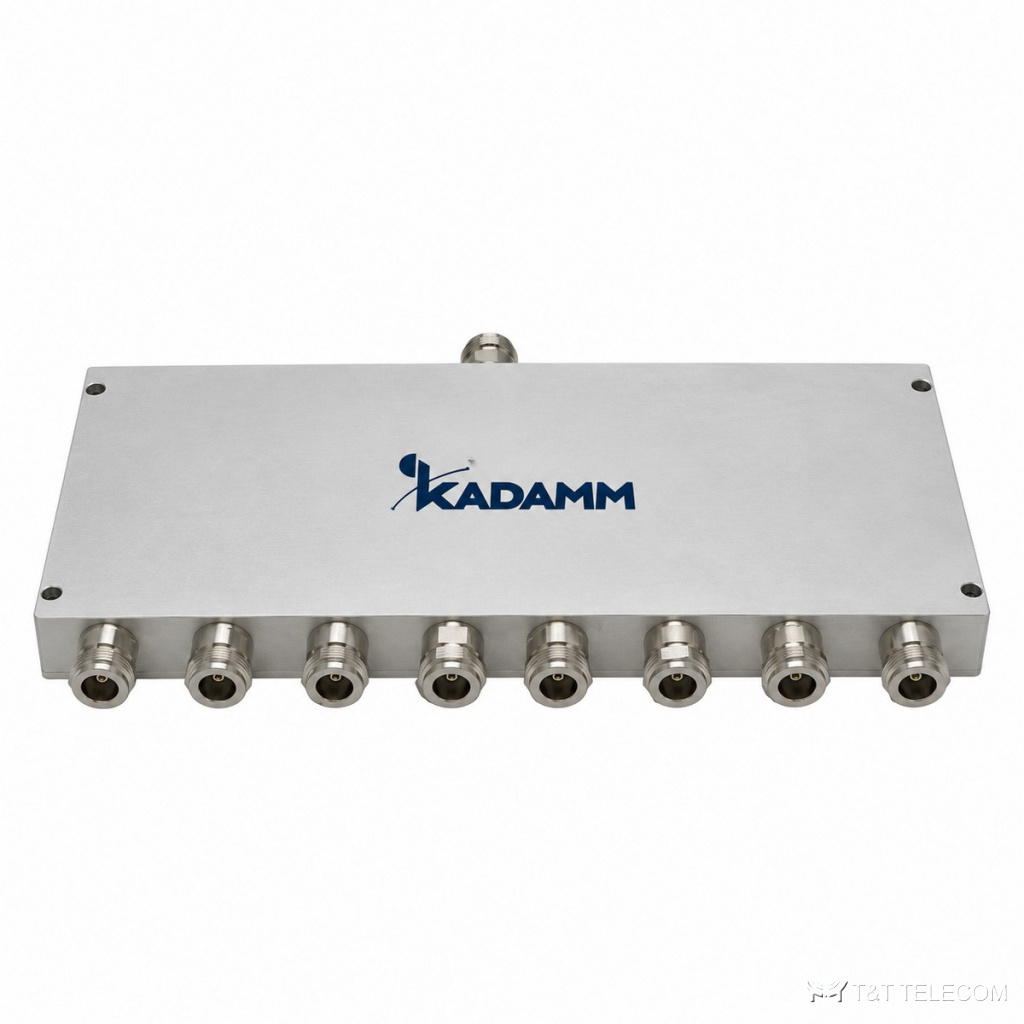

Делитель мощности KADAMM ДМУ-400/470-SMA — 400–470 МГц, на 8 каналов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-400/470-SMA — это серия делителей мощности Уилкинсона на 8 каналов, рабочая полоса 400–470 МГц. Задача ДМУ-400/470-SMA — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Параметры ДМУ-400/470-SMA коротко: разъём SMA; мощность 50 Вт средняя; вносимые потери ≤1,0 дБ сверх деления.
Как устроена ДМУ-400/470-SMA
ДМУ-400/470-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-400/470-SMA — 400–470 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц.
КСВН ДМУ-400/470-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-400/470-SMA — 50 Вт средняя. Разъёмы ДМУ-400/470-SMA: розетка SMA. Вносимые потери ДМУ-400/470-SMA — не более 1,0 дБ сверх деления. Деление: 9,0 дБ. Выходов: 8. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-400/470-SMA: габариты 242×111×22 мм; масса 1 кг; работает при −35 … +70 °C.
Для каких систем подходит
- В полосу 400–470 МГц делителя ДМУ-400/470-SMA попадают LTE-450, радиосвязь 400–470 МГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-400/470-SMA делит сигнал ретранслятора между этажами и зонами.
- Сети профессиональной радиосвязи от 400 МГц: ДМУ-400/470-SMA объединяет антенны на мачте и разводит сигнал по секторам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–470 МГц |
| Выходов | 8 |
| Деление мощности | 9,0 дБ |
| Вносимые потери | ≤1,0 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −35 … +70 °C |
| Габариты | 242×111×22 мм |
| Масса | 1 кг |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-400/470-SMA | 8 | 9,0 дБ | ≤1,0 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 1 кг | 242×111×22 мм |
Подбор под проект
- На каждый из 8 выходов ДМУ-400/470-SMA приходится на 9,0 дБ меньше входного уровня, плюс собственные потери ≤1,0 дБ сверх деления.
- У ДМУ-400/470-SMA разъём SMA: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-400/470-SMA — 50 Вт средняя; для нескольких несущих считают их сумму.
- Развязка между выходами ДМУ-400/470-SMA — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-400/470-SMA по входу: КСВН ≤1,30.
- Рабочие температуры ДМУ-400/470-SMA: −35 … +70 °C.
- Суммарная мощность передатчиков на входе ДМУ-400/470-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-400/470-SMA по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМУ-400/470-SMA как сумматор?
Да, при обратном включении ДМУ-400/470-SMA сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-400/470-SMA?
На выходах ДМУ-400/470-SMA — входной уровень минус потери деления (9,0 дБ при 8 каналах) и вносимые потери (≤1,0 дБ сверх деления).
Чем ДМУ-400/470-SMA отличается от направленного ответвителя?
ДМУ-400/470-SMA делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 400–470 МГц.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-400/470-SMA — не больше 1,7 %, остальное уходит в антенну.
