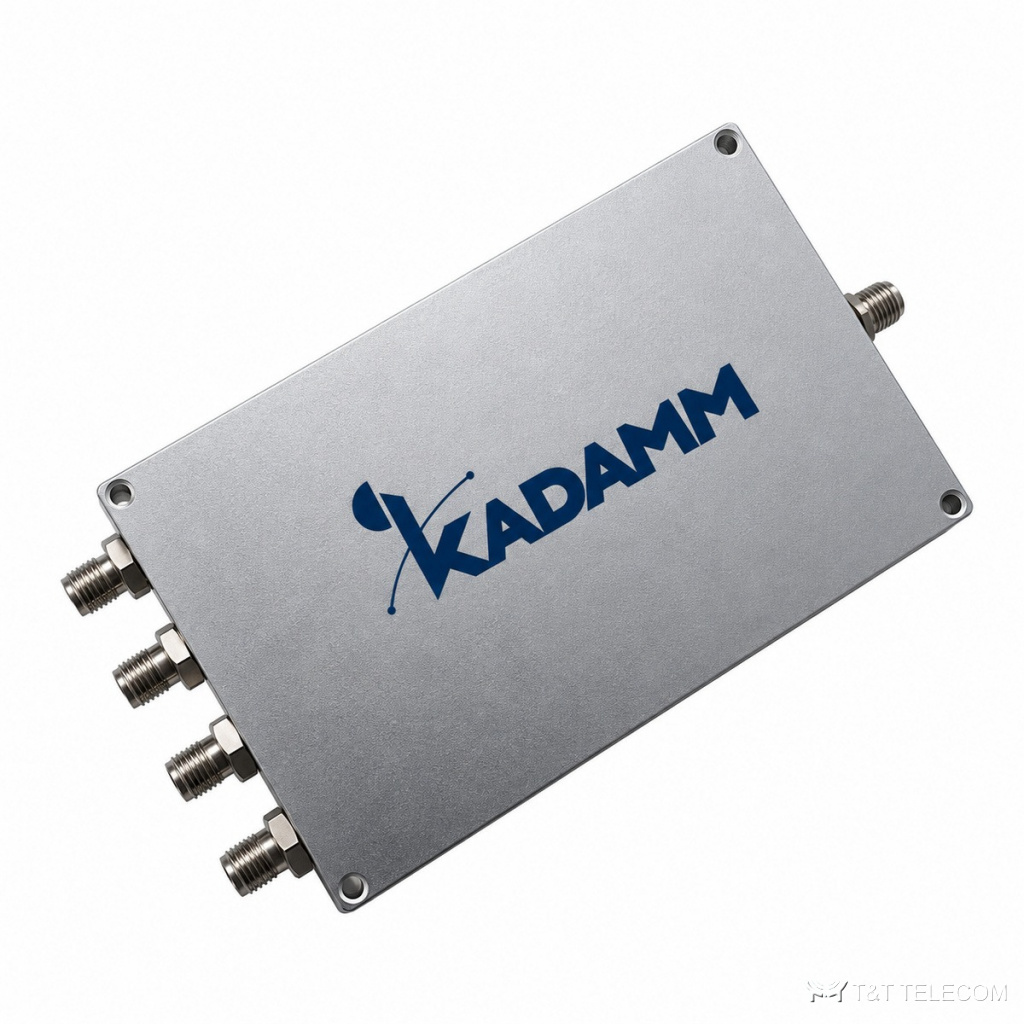

KADAMM ДМУ-4-800/6000-SMA — делитель на 4 выхода с полосой 800–6000 МГц, пять разъёмов SMA (розетка): вход и четыре выхода. От ДМУ-4-800/4000-SMA его отличает верхняя граница 6 ГГц, то есть работа с Wi-Fi 5 ГГц. Мощность 20 Вт, КСВН не более 1,4, развязка не менее 18 дБ на всей полосе 0,8–6 ГГц, вносимые потери не более 8 дБ.
Принцип работы и конструкция
ДМУ-4-800/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-4-800/6000-SMA — 800–6000 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
КСВН ДМУ-4-800/6000-SMA — не более 1,4(0,8–6 ГГц): обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход ДМУ-4-800/6000-SMA — 20 Вт. Разъёмы ДМУ-4-800/6000-SMA: 5 × SMA (розетка). Вносимые потери ДМУ-4-800/6000-SMA — не более 8 дБ. Выходов: 4. Развязка между портами не менее 18 (0,8–6 ГГц) дБ.
Где применяют
- Тракты, где сотовая связь и Wi-Fi 5 ГГц делятся на четыре направления.
- Малые системы покрытия офисов и складов с маломощными источниками.
- Стенды для проверки оборудования 0,8–6 ГГц сразу на четырёх портах.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-4-800/6000-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–6000 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН входа | ≤ 1,4(0,8–6 ГГц) |
| КСВН выходов | ≤ 1,3(0,8–6 ГГц) |
| Вносимые потери | ≤ 8 дБ |
| Развязка / подавление | не менее 18 (0,8–6 ГГц) |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-4-800/6000-SMA | 4 | 800–6000 | 20 | ≤ 1,4(0,8–6 ГГц) | — | 5 × SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 5 × SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ДМУ-4-800/6000-SMA
- Выбирают, когда нужна полоса до 6 ГГц; если Wi-Fi нет, ДМУ-4-800/4000-SMA даёт 50 Вт.
- Мощность 20 Вт — для трактов малой мощности.
- Все пять разъёмов — SMA (розетка).
- Суммарная мощность передатчиков на входе ДМУ-4-800/6000-SMA — не выше 20 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-4-800/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
