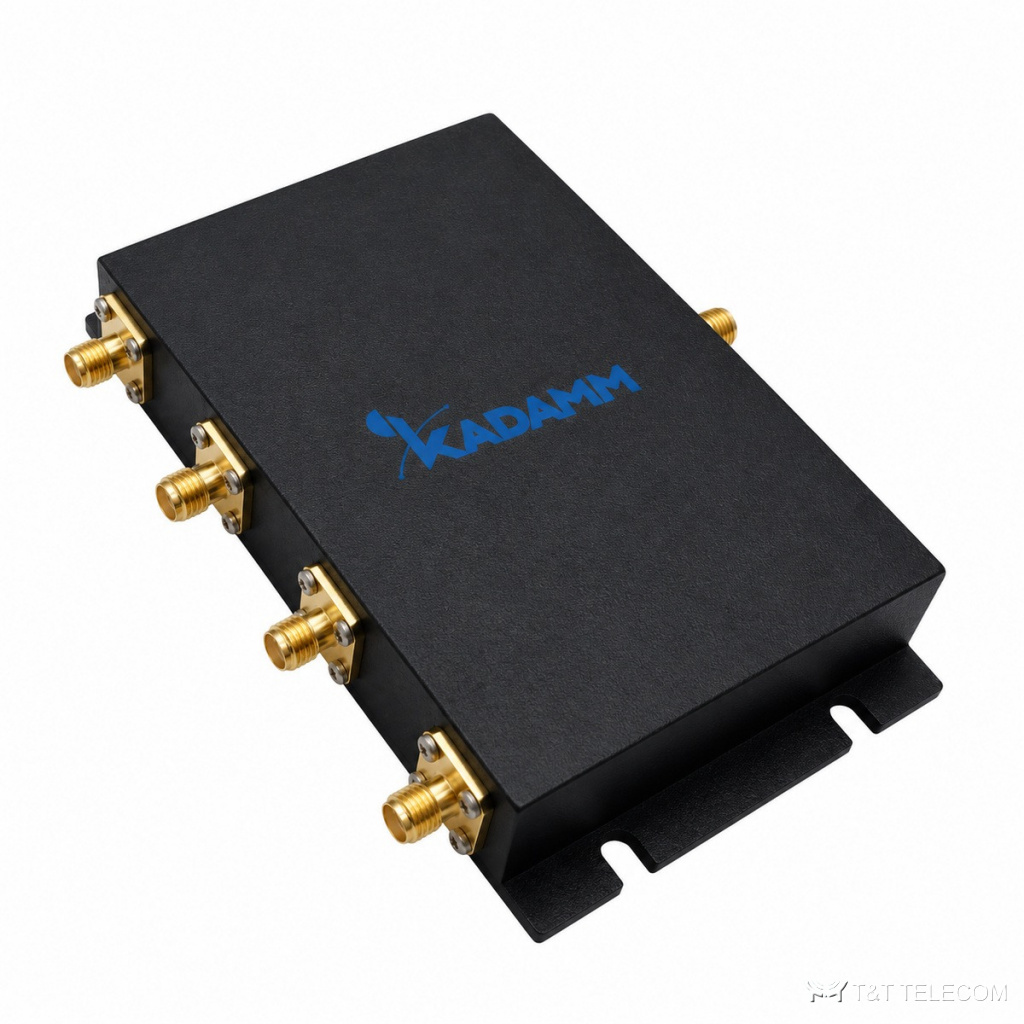

KADAMM ДМУ-4-800/4000-SMA — делитель на 4 выхода с полосой 800–4000 МГц: сотовые полосы от 800 МГц и 5G NR 3,3–3,8 ГГц. Потери деления 6,0 дБ, собственные потери не более 1,0 дБ, развязка не менее 18 дБ, КСВН не более 1,35. Мощность 50 Вт, разъёмы SMA (розетка).
Устройство и принцип работы
ДМУ-4-800/4000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-4-800/4000-SMA — 800–4000 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
КСВН ДМУ-4-800/4000-SMA — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ДМУ-4-800/4000-SMA — 50 Вт. Разъёмы ДМУ-4-800/4000-SMA: SMA (розетка). Деление: 6,0 дБ. Выходов: 4. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-4-800/4000-SMA: масса 0,45 кг; работает при −35…+65 °C.
Где применяют
- Системы покрытия с 5G NR 3,5 ГГц и LTE на кабеле с разъёмами SMA.
- Деление сигнала ретранслятора 5G на четыре ветви.
- Компактные узлы внутри помещений, где не нужен Wi-Fi 5 ГГц.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-4-800/4000-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–4000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 6,0 дБ |
| Дополнительные вносимые потери | ≤1,0 дБ |
| Развязка / подавление | ≥18 дБ |
| КСВН | ≤1,35 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-4-800/4000-SMA | 4 | 800–4000 | 50 | ≤1,35 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 0,45 кг |
| Температура эксплуатации | −35…+65 °C |
Как подобрать ДМУ-4-800/4000-SMA
- Верхняя граница 4000 МГц закрывает 5G NR; для Wi-Fi 5 ГГц берут делители до 6000 МГц.
- Потери 1,0 дБ сверх деления — небольшой запас в расчёте уровня.
- Мощность 50 Вт — выше, чем у ДМУ-4-800/6000-SMA (20 Вт).
- Суммарная мощность передатчиков на входе ДМУ-4-800/4000-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-4-800/4000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,35?
Доля отражённой мощности при таком КСВН у ДМУ-4-800/4000-SMA — не больше 2,2 %, остальное уходит в антенну.
