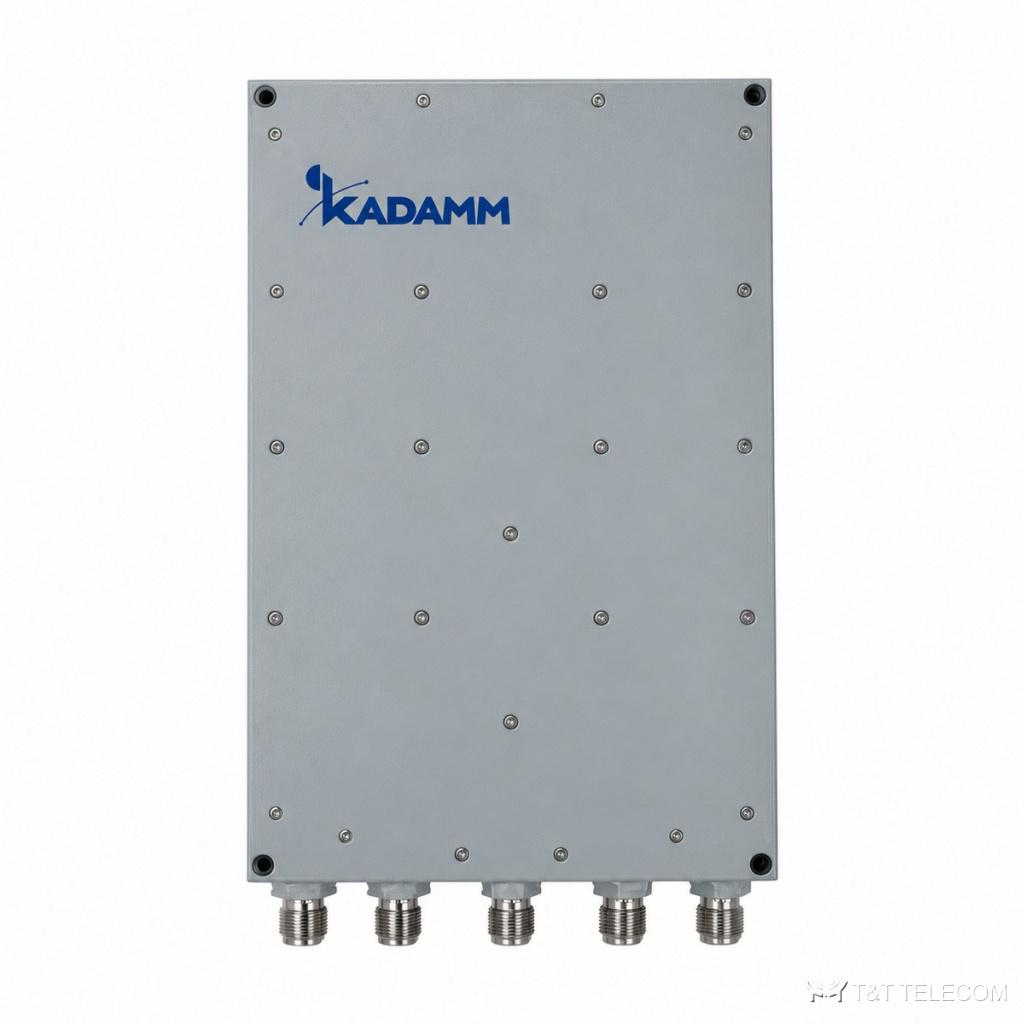

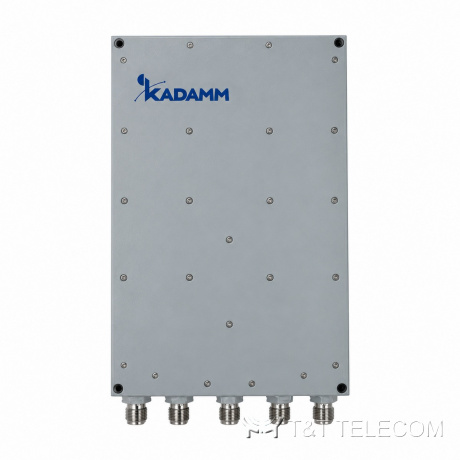

Делитель мощности KADAMM ДМУ-4-380/3000-SMA — 380–3000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-4-380/3000-SMA — делитель на 4 выхода для полосы 380–3000 МГц: от радиосвязи стандарта TETRA 380 МГц до сотовых полос 2,6 ГГц. Мощность 30 Вт, собственные потери не более 1,9 дБ (типовое значение 1,7 дБ), развязка между выходами 20 дБ. Возвратные потери не менее 15,6 дБ на входе и 17,7 дБ на выходах, разъёмы SMA (розетка).
Принцип работы и конструкция
ДМУ-4-380/3000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-4-380/3000-SMA — 380–3000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Допустимая мощность на вход ДМУ-4-380/3000-SMA — 30 Вт. Разъёмы ДМУ-4-380/3000-SMA: SMA (розетка). Вносимые потери ДМУ-4-380/3000-SMA — не более 1,9, типовое 1,7. Выходов: 4. Развязка между портами не менее 20 дБ. Конструкция ДМУ-4-380/3000-SMA: работает при −45…+85 °C.
Где применяют
- Системы покрытия, где сотовые полосы и радиосвязь 380–470 МГц идут в одном тракте.
- Раздача сигнала на четыре направления в компактных узлах на кабеле с SMA.
- Объекты, которым не нужны частоты выше 3 ГГц.
- Для ДМУ-4-380/3000-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–3000 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | не более 1,9, типовое 1,7 |
| Развязка / подавление | не менее 20 дБ |
| Возвратные потери, дБ | не менее 15,6 на входе, не менее 17,7 на выходе |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-4-380/3000-SMA | 4 | 380–3000 | 30/2/- | возвратные потери, дБ: не менее 15,6 на входе, не менее 17,7 на выходе | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −45…+85 °C |
Как подобрать ДМУ-4-380/3000-SMA
- Нижняя граница 380 МГц — для объектов с радиосвязью TETRA и УКВ 400 МГц.
- Для систем с 5G NR 3,5 ГГц берут ДМУ-4-800/4000-SMA.
- Мощность 30 Вт — для трактов после ретранслятора средней мощности.
- Суммарная мощность передатчиков на входе ДМУ-4-380/3000-SMA — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-4-380/3000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
