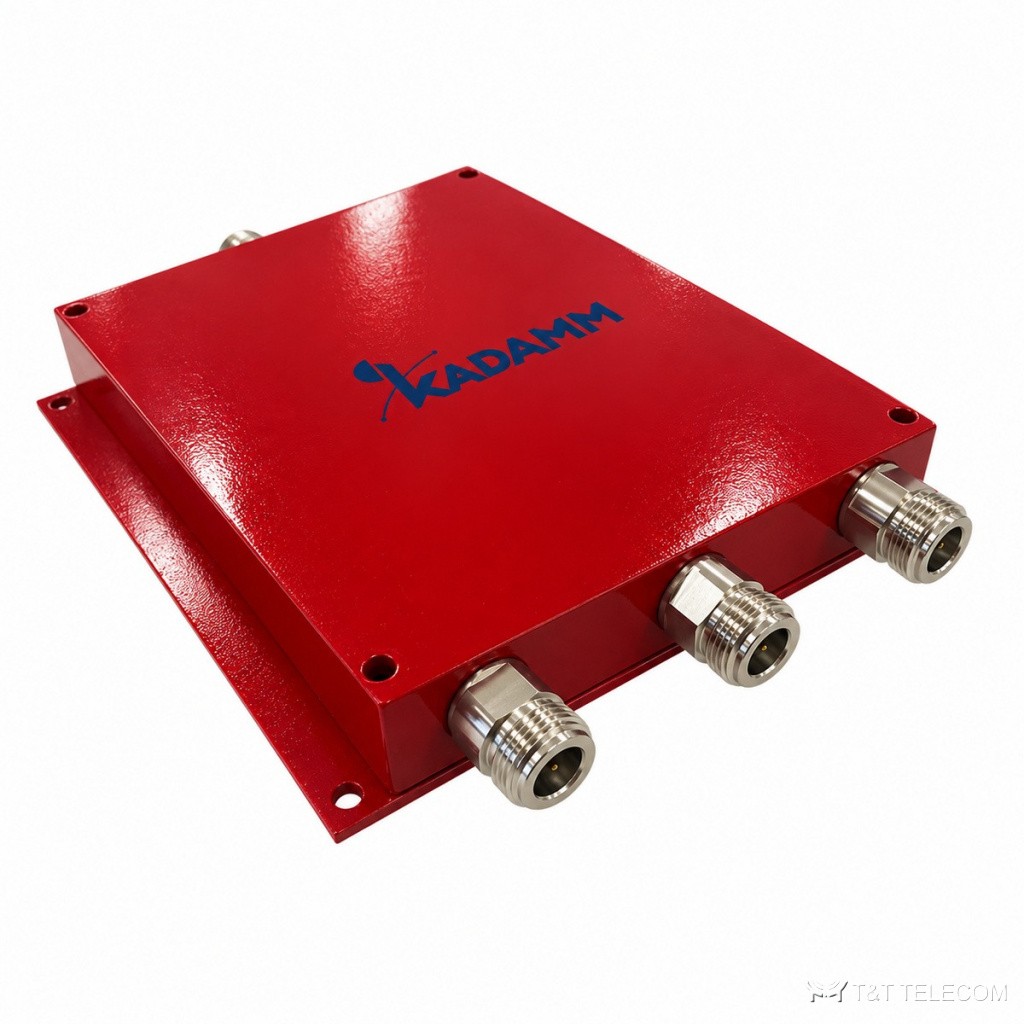

KADAMM ДМУ-3-136/960-N — делитель мощности на 3 равных выхода для полосы 136–960 МГц. Нечётное число выходов удобно, когда от одного источника нужно запитать ровно три направления, не оставляя свободный порт под нагрузку. Мощность 50 Вт, потери деления 4,8 дБ, разъёмы N (розетка), КСВН не более 1,35.
Как устроена ДМУ-3-136/960-N
ДМУ-3-136/960-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-3-136/960-N — 136–960 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН ДМУ-3-136/960-N — не более 1,30 / не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ДМУ-3-136/960-N — 50 Вт. Разъёмы ДМУ-3-136/960-N: N (розетка). Вносимые потери ДМУ-3-136/960-N — 3,0 / 4,8 / 6,0 дБ. Выходов: 3. Развязка между портами не менее 20 / не менее 18 / не менее 16 дБ.
Конструкция ДМУ-3-136/960-N: масса 0,65 / 0,75 / 0,85; защита IP65; работает при −30…+70 °C.
Где применяют
- Радиосвязь VHF / UHF: раздача сигнала ретранслятора на три антенны или три этажа.
- Системы покрытия со связью 136–174, 400–470 МГц и сотовыми полосами 800–900 МГц.
- Тоннели и протяжённые объекты с тремя ветвями кабельной сети.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-3-136/960-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 136–960 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | 0,7 / ≤1,6 / ≤1,8 дБ |
| Развязка / подавление | не менее 20 / не менее 18 / не менее 16 дБ |
| КСВН | ≤1,30 / ≤1,35 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-3-136/960-N | 3 | 136–960 | 50 | ≤1,30 / ≤1,35 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 0,65 / 0,75 / 0,85 |
| Температура эксплуатации | −30…+70 °C |
| Степень защиты | IP65 |
Как подобрать ДМУ-3-136/960-N
- Три выхода — когда делитель на 4 оставил бы лишний порт, а каскад из двух делителей добавил бы потери.
- Полоса 136–960 МГц закрывает радиосвязь и нижние сотовые полосы одним изделием.
- Разъёмы N (розетка) — под стандартный фидер.
- Суммарная мощность передатчиков на входе ДМУ-3-136/960-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-3-136/960-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,30 / не более 1,35?
Доля отражённой мощности при таком КСВН у ДМУ-3-136/960-N — не больше 2,2 %, остальное уходит в антенну.
