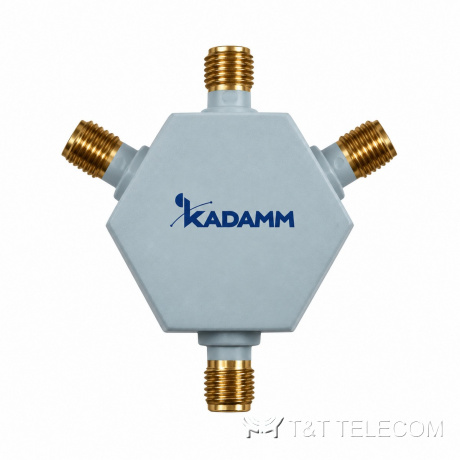

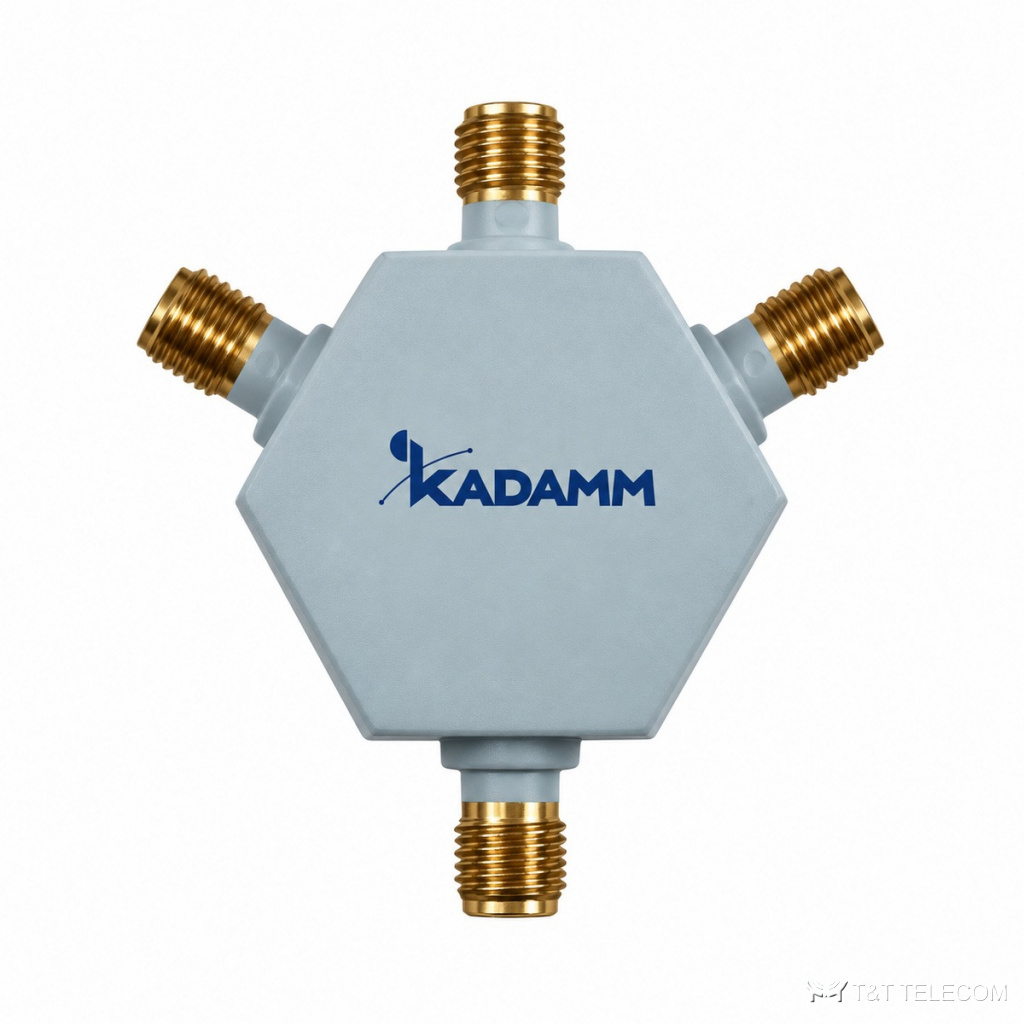

KADAMM ДМУ-3-DC/6000-SMA — делитель на 3 выхода, который работает от постоянного тока до 6000 МГц. Нижней границы полосы у него нет, поэтому через делитель проходят и постоянная составляющая, и сигналы любой частоты до 6 ГГц. Мощность 5 Вт, вносимые потери до 9,5 дБ, КСВН не более 1,5, разъёмы SMA (розетка).
Принцип работы и конструкция
ДМУ-3-DC/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-3-DC/6000-SMA — DC–6000 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН ДМУ-3-DC/6000-SMA — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДМУ-3-DC/6000-SMA — 5 Вт. Разъёмы ДМУ-3-DC/6000-SMA: SMA (розетка). Вносимые потери ДМУ-3-DC/6000-SMA — не более 9,5 дБ± 1,8. Выходов: 3. Конструкция ДМУ-3-DC/6000-SMA: масса 0,8 кг; работает при −40…+70 °C.
Где применяют
- Лабораторные и испытательные стенды: деление сигнала генератора между тремя приборами.
- Измерительные схемы, где нужна одинаковая работа на низких частотах и до 6 ГГц.
- Маломощные тракты с разъёмами SMA, где по кабелю нужно передать и постоянное напряжение.
- Разводка сигнала по антеннам системы покрытия здания — ДМУ-3-DC/6000-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–6000 МГц |
| Мощность | 5 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 9,5 дБ± 1,8 |
| КСВН | ≤1,5 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-3-DC/6000-SMA | 3 | DC–6000 | 5 | ≤1,5 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по чертежу — уточняйте у менеджера |
| Масса | 0,8 кг |
| Температура эксплуатации | −40…+70 °C |
Как подобрать ДМУ-3-DC/6000-SMA
- Полоса начинается от постоянного тока — это главное отличие от остальных делителей ДМУ.
- Мощность 5 Вт — для приборных и маломощных трактов, не для выходов ретрансляторов.
- Потери до 9,5 дБ закладывают в расчёт уровня на каждом из трёх выходов.
- Суммарная мощность передатчиков на входе ДМУ-3-DC/6000-SMA — не выше 5 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-3-DC/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у ДМУ-3-DC/6000-SMA — не больше 4 %, остальное уходит в антенну.
