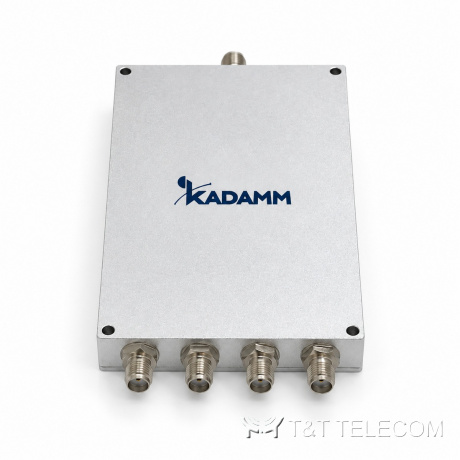

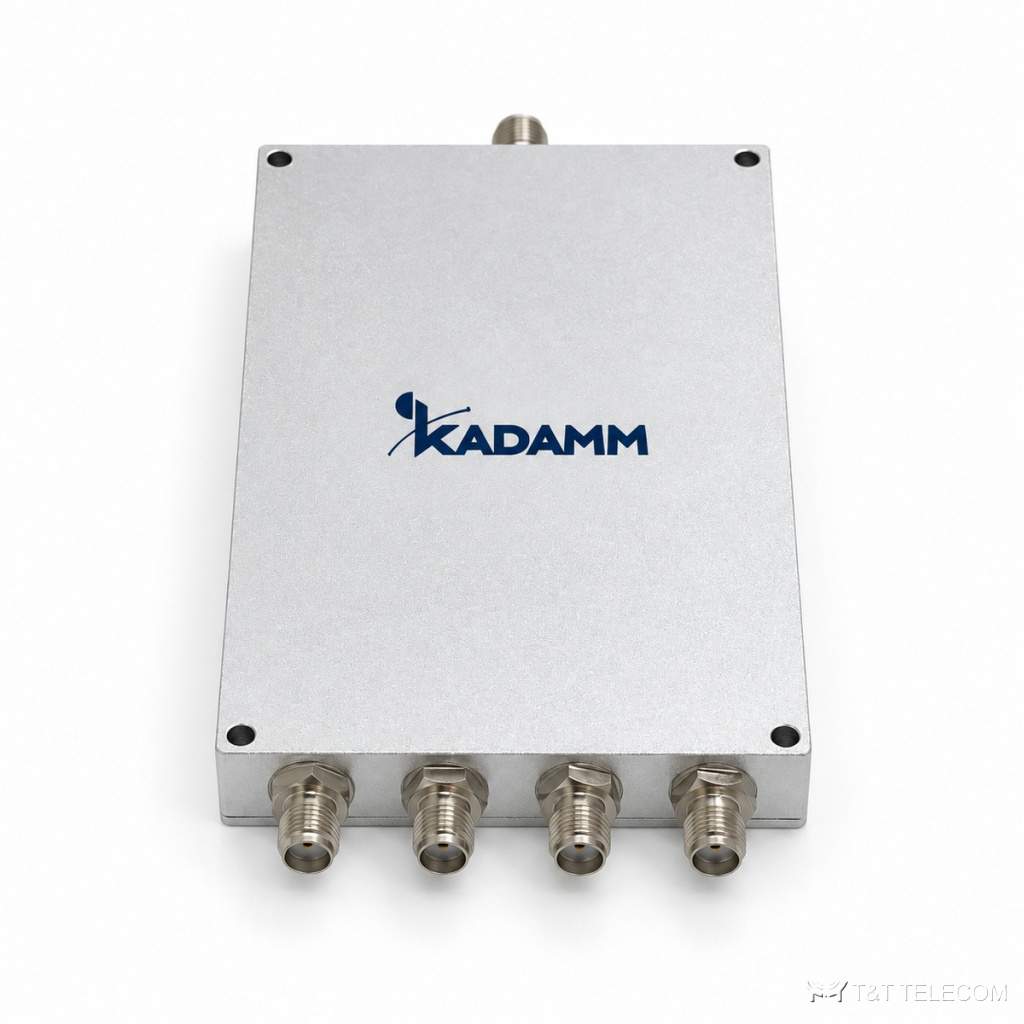

Делитель мощности KADAMM ДМУ-250/6000-SMA — 250–6000 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМУ-250/6000-SMA объединяет исполнения делителей мощности Уилкинсона на 4 канала, полоса 250–6000 МГц. ДМУ-250/6000-SMA распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Параметры ДМУ-250/6000-SMA коротко: разъём SMA; мощность 30 Вт средняя; вносимые потери ≤2,8 дБ сверх деления.
Принцип работы и конструкция
ДМУ-250/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-250/6000-SMA — 250–6000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
КСВН ДМУ-250/6000-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-250/6000-SMA — 30 Вт средняя. Разъёмы ДМУ-250/6000-SMA: розетка SMA. Вносимые потери ДМУ-250/6000-SMA — не более 2,8 дБ сверх деления. Деление: 6,0 дБ. Выходов: 4. Развязка между портами не менее 20 дБ.
Конструкция ДМУ-250/6000-SMA: габариты 114,3×88,9×14 мм.
Область применения
- Диапазон 250–6000 МГц модели ДМУ-250/6000-SMA перекрывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-250/6000-SMA разводит сигнал по группам потолочных антенн.
- Мультиоператорные тракты: полосы 250–6000 МГц хватает, чтобы через ДМУ-250/6000-SMA шли сразу несколько стандартов.
- Сети профессиональной радиосвязи от 250 МГц: ДМУ-250/6000-SMA объединяет антенны на мачте и разводит сигнал по секторам.
- Разводка сигнала по антеннам системы покрытия здания — ДМУ-250/6000-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 250–6000 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤2,8 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Габариты | 114,3×88,9×14 мм |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-4-250/6000-SMA | 4 | 6,0 дБ | ≤2,8 дБ | ≤1,30 | ≥20 дБ | 30 Вт | 114,3×88,9×14 мм |
Как подобрать исполнение
- Деление на 4 канала у ДМУ-250/6000-SMA даёт 6,0 дБ на выход; к этому добавляются вносимые потери ≤2,8 дБ сверх деления.
- У ДМУ-250/6000-SMA разъём SMA: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМУ-250/6000-SMA: допустимо 30 Вт средняя.
- Схема Уилкинсона развязывает выходы ДМУ-250/6000-SMA: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-250/6000-SMA — ≤1,30; это входное согласование учитывают при приёмке тракта.
- Суммарная мощность передатчиков на входе ДМУ-250/6000-SMA — не выше 30 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-250/6000-SMA поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМУ-250/6000-SMA?
На выходах ДМУ-250/6000-SMA — входной уровень минус потери деления (6,0 дБ при 4 каналах) и вносимые потери (≤2,8 дБ сверх деления).
Чем ДМУ-250/6000-SMA отличается от направленного ответвителя?
ДМУ-250/6000-SMA делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 250–6000 МГц.
Что делать с незадействованным выходом ДМУ-250/6000-SMA?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (30 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-250/6000-SMA — не больше 1,7 %, остальное уходит в антенну.
