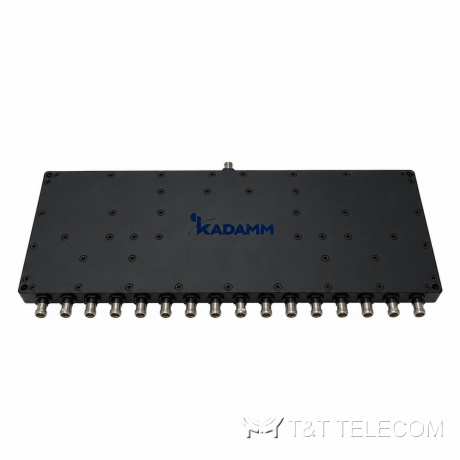

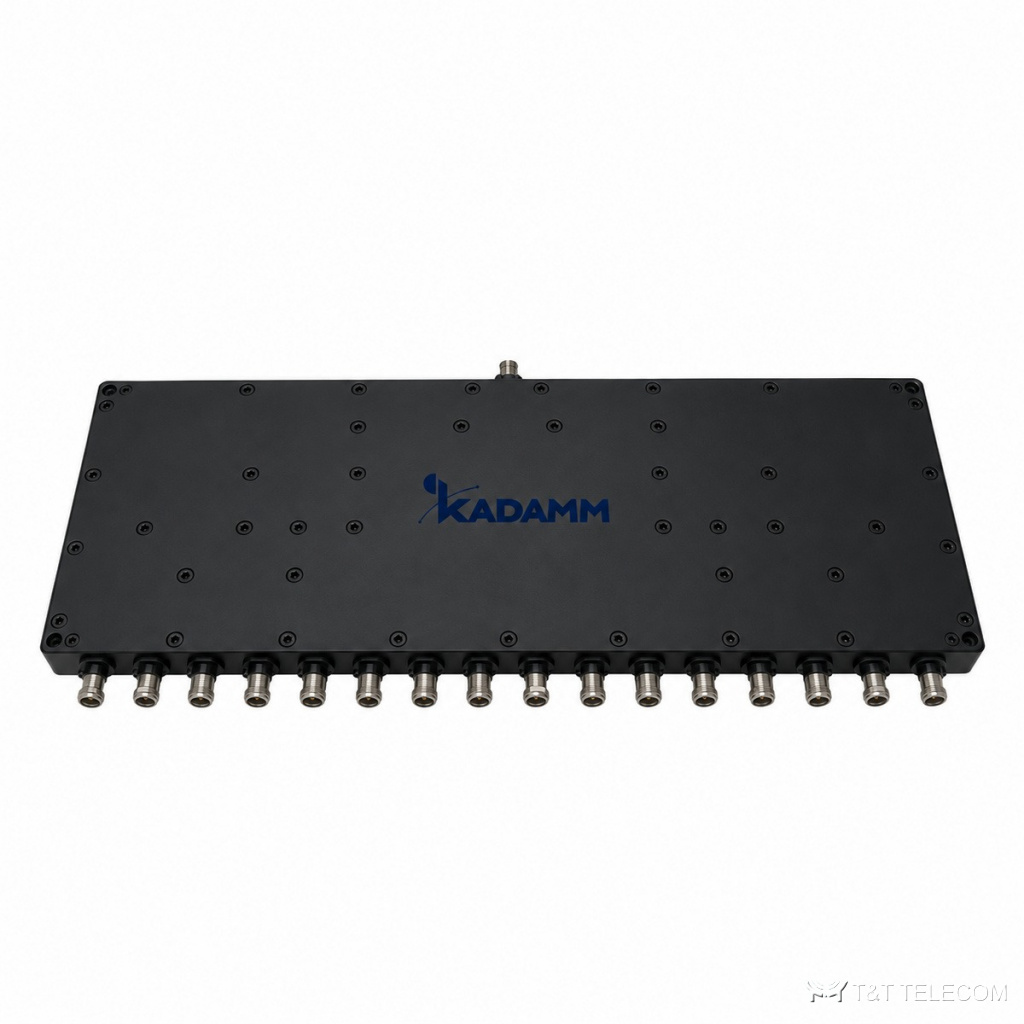

KADAMM ДМУ-2000/6000-SMA — это серия делителей мощности Уилкинсона на 16 каналов, рабочая полоса 2000–6000 МГц. ДМУ-2000/6000-SMA распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМУ-2000/6000-SMA: разъём SMA; мощность 30 Вт средняя; вносимые потери ≤2,0 дБ сверх деления.
Устройство и принцип работы
ДМУ-2000/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2000/6000-SMA — 2000–6000 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
КСВН ДМУ-2000/6000-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-2000/6000-SMA — 30 Вт средняя. Разъёмы ДМУ-2000/6000-SMA: розетка SMA. Вносимые потери ДМУ-2000/6000-SMA — не более 2,0 дБ сверх деления. Деление: 12,0 дБ. Выходов: 16. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-2000/6000-SMA: габариты 218×80×12 мм; масса 0,6 кг; работает при −35 … +75 °C.
Для каких систем подходит
- Полоса 2000–6000 МГц у ДМУ-2000/6000-SMA охватывает LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-2000/6000-SMA разводит сигнал по группам потолочных антенн.
- Мультиоператорные тракты: полосы 2000–6000 МГц хватает, чтобы через ДМУ-2000/6000-SMA шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2000–6000 МГц |
| Выходов | 16 |
| Деление мощности | 12,0 дБ |
| Вносимые потери | ≤2,0 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥18 дБ |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −35 … +75 °C |
| Габариты | 218×80×12 мм |
| Масса | 0,6 кг |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-16-2000/6000-SMA | 16 | 12,0 дБ | ≤2,0 дБ | ≤1,30 | ≥18 дБ | 30 Вт | 0,6 кг | 218×80×12 мм |
На что смотреть при выборе
- Деление на 16 канала у ДМУ-2000/6000-SMA даёт 12,0 дБ на выход; к этому добавляются вносимые потери ≤2,0 дБ сверх деления.
- У ДМУ-2000/6000-SMA разъём SMA: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-2000/6000-SMA — 30 Вт средняя; для нескольких несущих считают их сумму.
- Развязка между выходами ДМУ-2000/6000-SMA — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-2000/6000-SMA — ≤1,30; это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМУ-2000/6000-SMA — −35 … +75 °C.
- Суммарная мощность передатчиков на входе ДМУ-2000/6000-SMA — не выше 30 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-2000/6000-SMA поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДМУ-2000/6000-SMA отличается от направленного ответвителя?
ДМУ-2000/6000-SMA делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 2000–6000 МГц.
Что делать с незадействованным выходом ДМУ-2000/6000-SMA?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (30 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-2000/6000-SMA?
С разъёмами SMA на стороне ДМУ-2000/6000-SMA; волновое сопротивление тракта — 50 Ом.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-2000/6000-SMA — не больше 1,7 %, остальное уходит в антенну.
