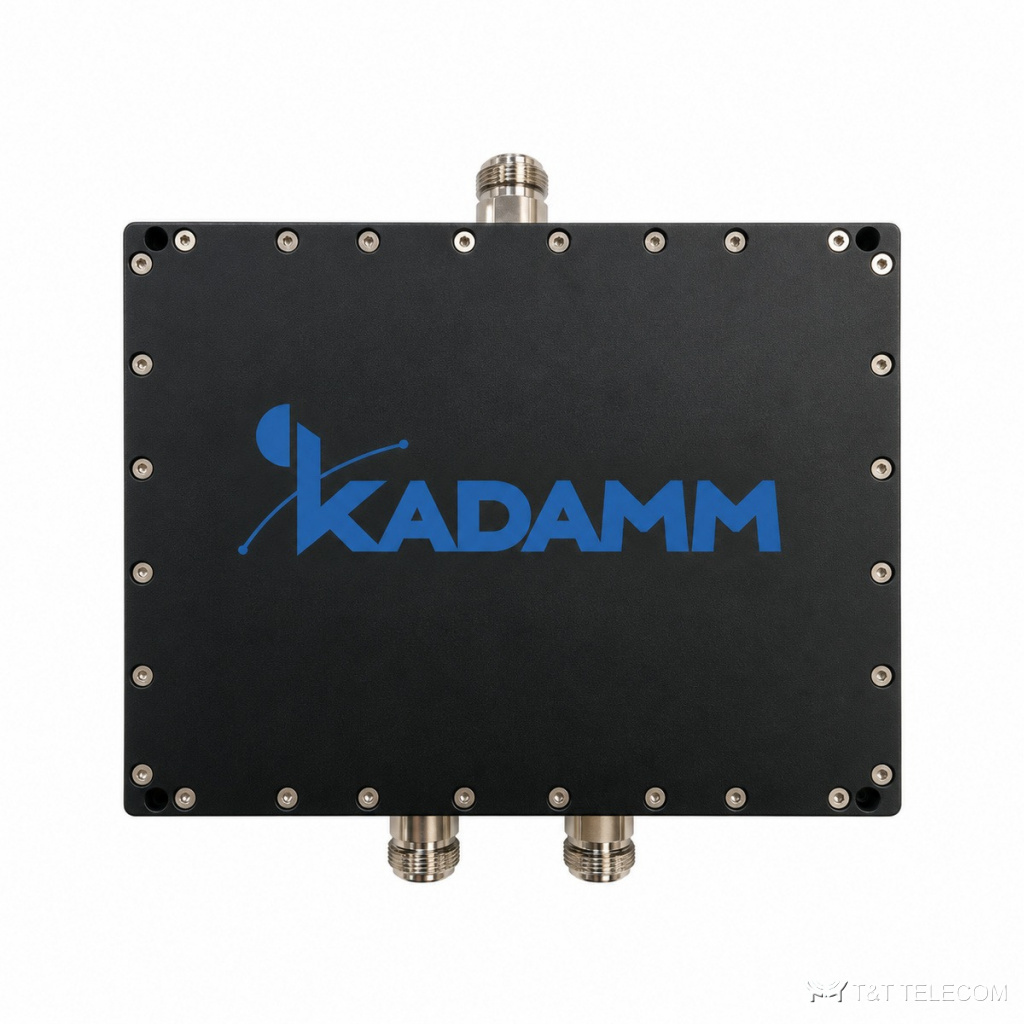

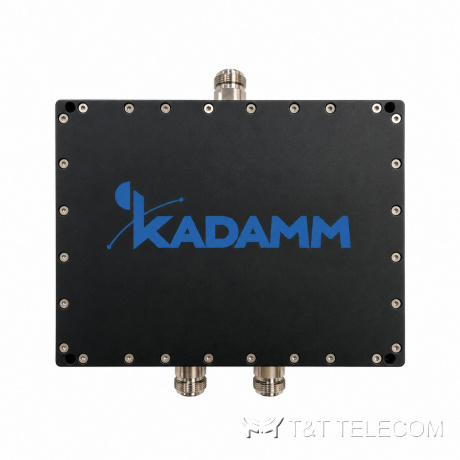

Делитель мощности KADAMM ДМУ-2-88/520-N — 88–520 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-2-88/520-N — делитель на 2 выхода для нижней части спектра: 88–520 МГц, от ЧМ-вещания до УКВ-радиосвязи. Потери деления 3,0 дБ, собственные потери 0,6 дБ, мощность 50 Вт, разъёмы N (розетка). Развязка между выходами не менее 14 дБ на 88–138 МГц и не менее 18 дБ на 138–520 МГц.
Принцип работы и конструкция
ДМУ-2-88/520-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-88/520-N — 88–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, авиадиапазон 118–137 МГц.
КСВН ДМУ-2-88/520-N — не более 1,5 (88–138 МГц), не более 1,3 (138–520 МГц): обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДМУ-2-88/520-N — 50 Вт. Разъёмы ДМУ-2-88/520-N: N (розетка). Деление: 3,0 дБ. Выходов: 2. Развязка между портами не менее 14 (88–138 МГц), не менее 18 (138–520 МГц) дБ.
Конструкция ДМУ-2-88/520-N: работает при −30…+70 °C.
Где применяют
- Профессиональная УКВ-радиосвязь диапазонов 136–174 и 400–520 МГц: деление сигнала на две антенны.
- Системы ЧМ-вещания 88–108 МГц.
- Ретрансляторы радиосвязи, где сигнал нужно развести по двум направлениям.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-2-88/520-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 88–520 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | 0,6 дБ |
| Развязка / подавление | ≥14 дБ (88–138 МГц), ≥18 дБ (138–520 МГц) |
| КСВН | ≤1,5 (88–138 МГц), ≤1,3 (138–520 МГц) |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-88/520-N | 2 | 88–520 | 50 | ≤1,5 (88–138 МГц), ≤1,3 (138–520 МГц) | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
Как подобрать ДМУ-2-88/520-N
- Полоса 88–520 МГц охватывает и вещательный, и связные диапазоны — один тип изделия на весь объект.
- КСВН зависит от полосы: не более 1,5 на 88–138 МГц и не более 1,3 на 138–520 МГц.
- Для деления на 3 выхода в диапазоне от 136 МГц смотрите ДМУ-3-136/960-N.
- Суммарная мощность передатчиков на входе ДМУ-2-88/520-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-88/520-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,5 (88–138 МГц), не более 1,3 (138–520 МГц)?
Доля отражённой мощности при таком КСВН у ДМУ-2-88/520-N — не больше 4 %, остальное уходит в антенну.
