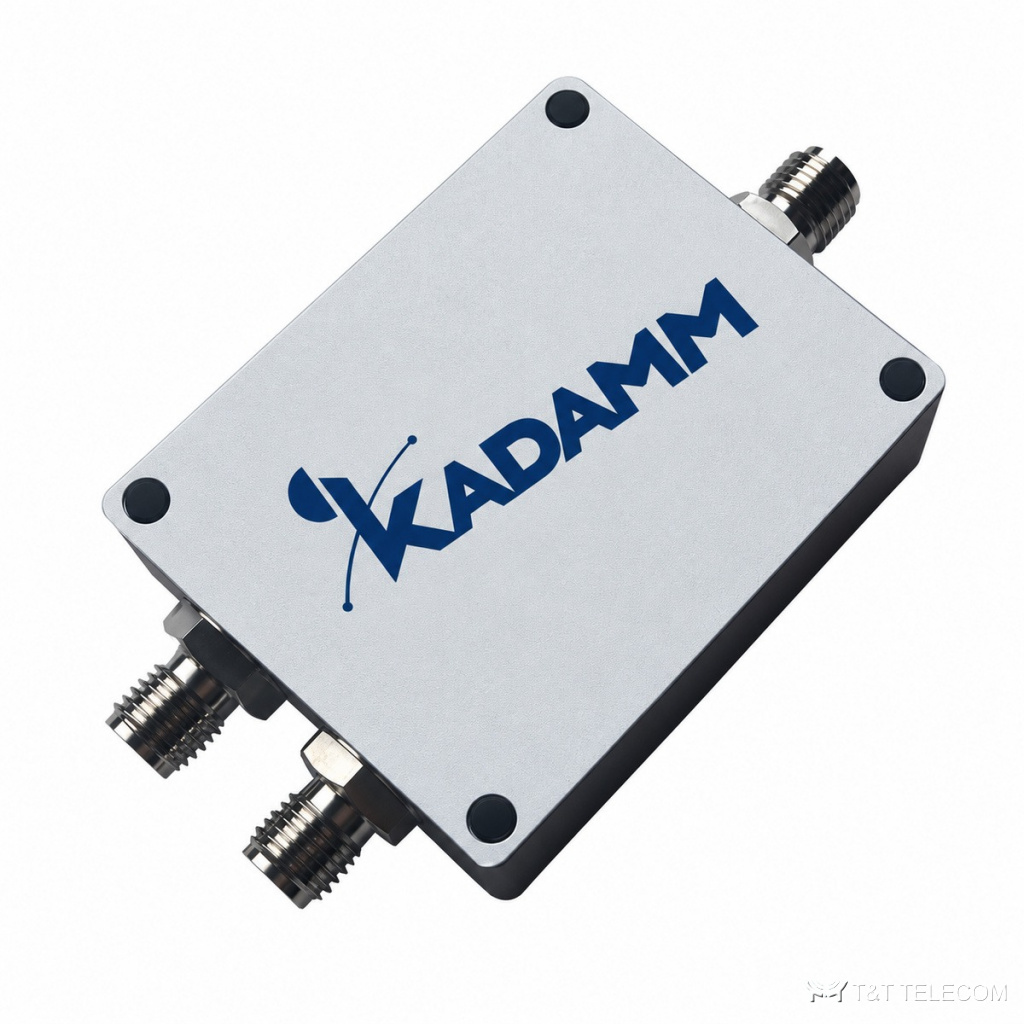

KADAMM ДМУ-2-700/6000-SMA — делитель мощности пополам с полосой 700–6000 МГц и разъёмами SMA (розетка). Охватывает сотовые полосы от 700 МГц, 5G NR 3,5 ГГц и Wi-Fi 2,4 и 5 ГГц. Вносимые потери не более 4,5 дБ, развязка между выходами не менее 20 дБ, КСВН не более 1,3, мощность 50 Вт.
Принцип работы и конструкция
ДМУ-2-700/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-700/6000-SMA — 700–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
КСВН ДМУ-2-700/6000-SMA — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-2-700/6000-SMA — 50 Вт. Разъёмы ДМУ-2-700/6000-SMA: SMA (розетка). Вносимые потери ДМУ-2-700/6000-SMA — не более 4,5 дБ. Выходов: 2. Развязка между портами не менее 20 дБ.
Конструкция ДМУ-2-700/6000-SMA: работает при −45…+85 °C.
Где применяют
- Деление сигнала ретранслятора или точки доступа поровну между двумя ветвями.
- Многодиапазонные тракты 2G–5G и Wi-Fi на кабеле с разъёмами SMA.
- Подключение двух приёмников или двух измерительных приборов к одному источнику.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-2-700/6000-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 700–6000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤4,5 дБ |
| Развязка / подавление | не менее 20 дБ |
| КСВН | ≤ 1,3 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-700/6000-SMA | 2 | 700–6000 | 50 | ≤ 1,3 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −45…+85 °C |
Как подобрать ДМУ-2-700/6000-SMA
- Два выхода — для симметричного деления; для 4 выходов смотрите ДМУ-4-800/6000-SMA или серию ДМУ-500/6000.
- Развязка 20 дБ уменьшает взаимное влияние нагрузок на выходах.
- Разъёмы SMA — для тонкого кабеля и компактной аппаратуры.
- Суммарная мощность передатчиков на входе ДМУ-2-700/6000-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-700/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ДМУ-2-700/6000-SMA — не больше 1,7 %, остальное уходит в антенну.
