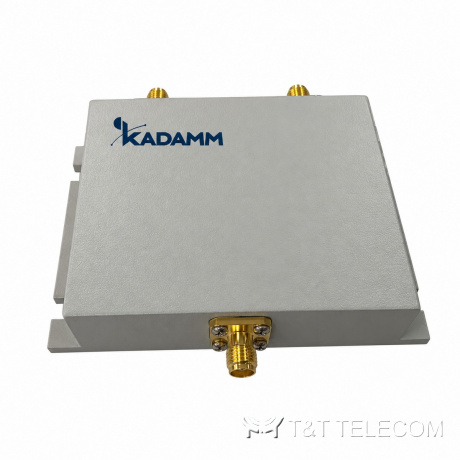

Делитель мощности KADAMM ДМУ-2-700/2700-SMA — 700–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

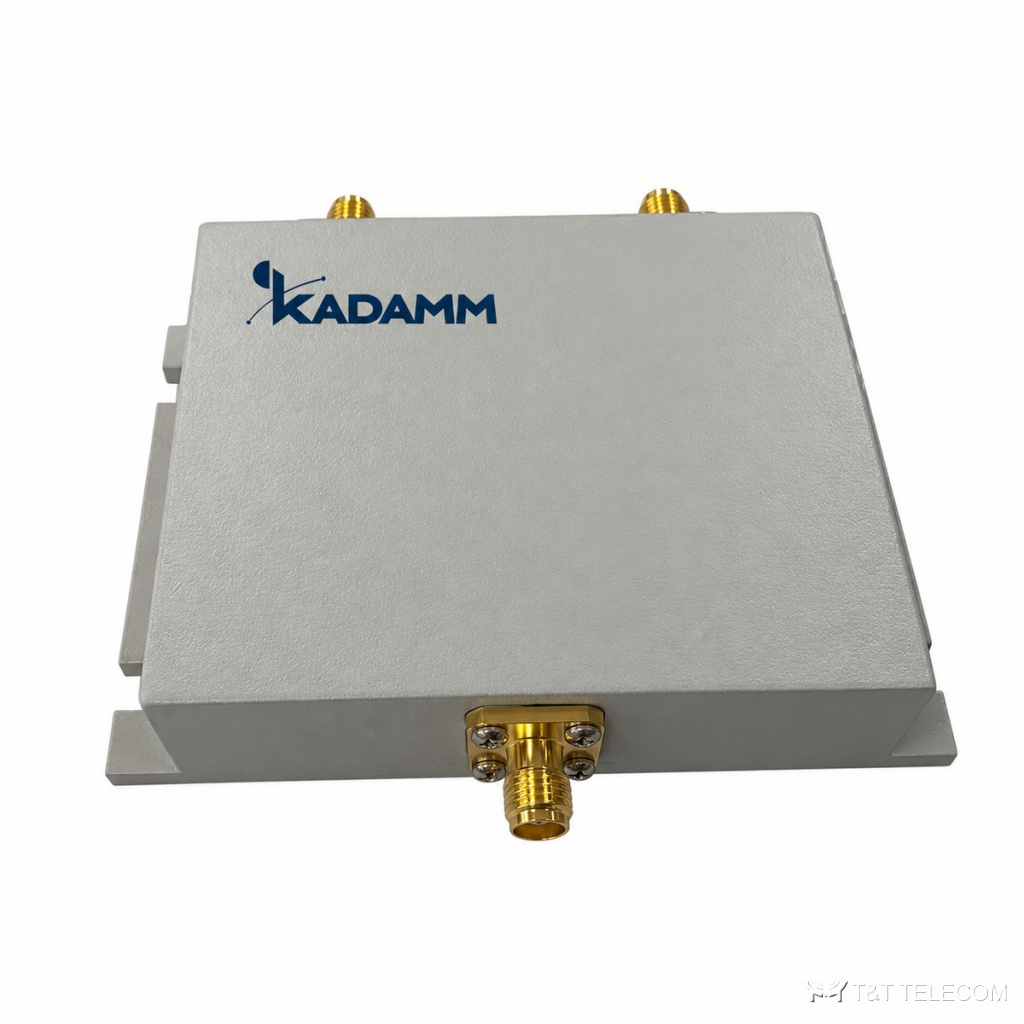

KADAMM ДМУ-2-700/2700-SMA — компактный делитель мощности на два выхода для сотовых полос 700–2700 МГц. Деление 3,4 дБ, дополнительные потери до 0,5 дБ, развязка выходов от 20 дБ, КСВН до 1,3, мощность 50 Вт, корпус 88 × 76 × 22 мм, масса 0,25 кг, разъёмы SMA.
Устройство и принцип работы
ДМУ-2-700/2700-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-700/2700-SMA — 700–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
КСВН ДМУ-2-700/2700-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-2-700/2700-SMA — 50 Вт. Разъёмы ДМУ-2-700/2700-SMA: SMA (розетка). Деление: 3,4 дБ. Выходов: 2. Развязка между портами не менее 20 дБ.
Конструкция ДМУ-2-700/2700-SMA: габариты 88 × 76 × 22 мм; масса 0,25 кг; работает при −35…+65 °C.
Где применяют
- Деление сигнала репитера на две антенны в помещении.
- Малые системы покрытия с разъёмами SMA.
- Стенды и встраивание в оборудование.
- Для ДМУ-2-700/2700-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 700–2700 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,4 дБ |
| Дополнительные вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥20 дБ |
| КСВН | ≤ 1,30 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-700/2700-SMA | 2 | 700–2700 | 50 Вт | ≤ 1,30 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 88 × 76 × 22 мм |
| Масса | 0,25 кг |
| Температура эксплуатации | −35…+65 °C |
Как подобрать ДМУ-2-700/2700-SMA
- Мощность до 50 Вт.
- Полоса 700–2700 МГц — без 5G NR 3,5 ГГц.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ДМУ-2-700/2700-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-700/2700-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ДМУ-2-700/2700-SMA — не больше 1,7 %, остальное уходит в антенну.
