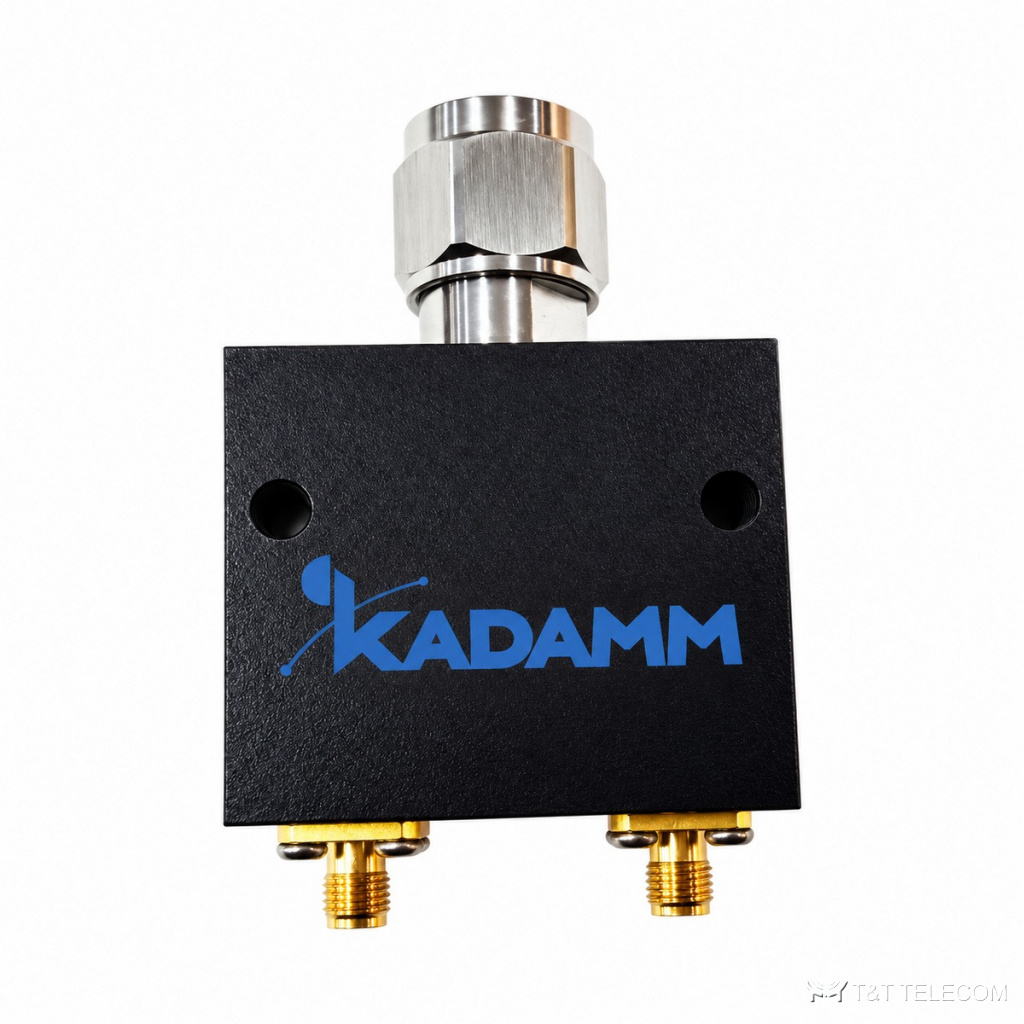

KADAMM ДМУ-2-5100/5900-SMA — узкополосный делитель на 2 выхода для диапазона 5100–5900 МГц, то есть для Wi-Fi 5 ГГц. Вносимые потери не более 3,30 дБ, развязка между выходами не менее 18 дБ, возвратные потери не менее 20 дБ, мощность 50 Вт. Разъёмы — N (вилка) или SMA (розетка).
Принцип работы и конструкция
ДМУ-2-5100/5900-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-5100/5900-SMA — 5100–5900 МГц, в неё попадают Wi-Fi 5 ГГц.
Допустимая мощность на вход ДМУ-2-5100/5900-SMA — 50 Вт. Разъёмы ДМУ-2-5100/5900-SMA: N (вилка) или SMA (розетка). Вносимые потери ДМУ-2-5100/5900-SMA — не более 3,30 дБ. Выходов: 2. Развязка между портами не менее 18 дБ. Конструкция ДМУ-2-5100/5900-SMA: работает при −30…+70 °C.
Где применяют
- Разделение сигнала точки доступа Wi-Fi 5 ГГц на два направления или две антенны.
- Радиомосты и беспроводные каналы в полосе 5,1–5,9 ГГц.
- Тракты, где широкополосный делитель не нужен, а важна работа именно в диапазоне 5 ГГц.
- Для ДМУ-2-5100/5900-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 5100–5900 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤3,30 дБ |
| Развязка / подавление | ≥18 дБ |
| Возвратные потери, дБ | ≥20 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-5100/5900-SMA | 2 | 5100–5900 | 50 | ≥20 | — | N (вилка) или SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (вилка) или SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
Как подобрать ДМУ-2-5100/5900-SMA
- Полоса 5100–5900 МГц — только для систем диапазона 5 ГГц; для смешанных трактов берут широкополосные ДМУ.
- Разъём выбирают по оборудованию: N (вилка) или SMA (розетка).
- Мощность 50 Вт перекрывает выход любых точек доступа Wi-Fi с запасом.
- Суммарная мощность передатчиков на входе ДМУ-2-5100/5900-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-5100/5900-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
