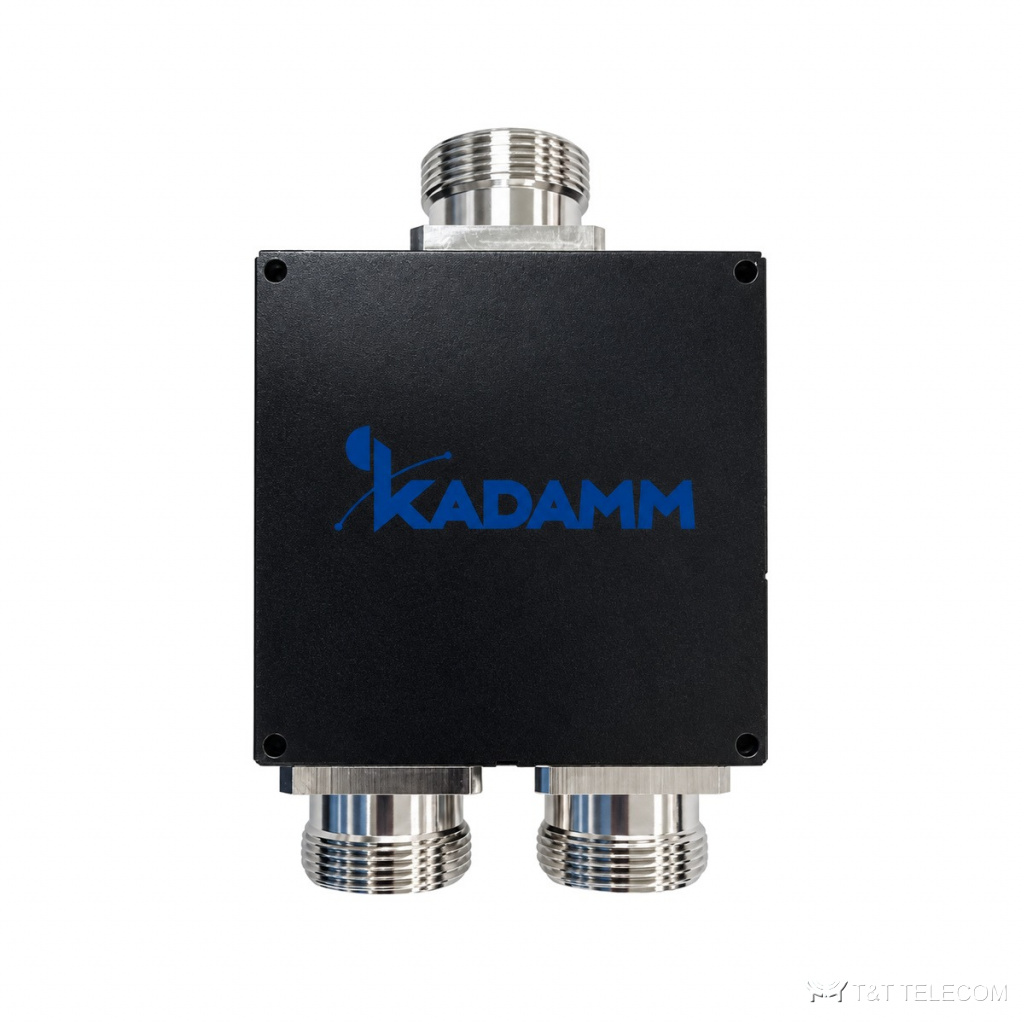

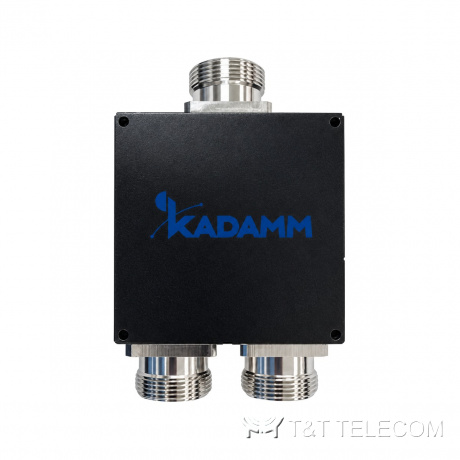

Делитель мощности KADAMM ДМУ-2-300/500-716 — 300–500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-2-300/500-716 — двухвыходной делитель для радиосвязи 300–500 МГц: TETRA, DMR и аналоговые сети ДМВ. Деление 3 дБ, дополнительные потери до 0,5 дБ, развязка выходов не менее 20 дБ, КСВН не более 1,25, мощность 50 Вт. Разъёмы 7/16 DIN (розетка) — под толстые фидеры магистралей.
Принцип работы и конструкция
ДМУ-2-300/500-716 делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-300/500-716 — 300–500 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН ДМУ-2-300/500-716 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМУ-2-300/500-716 — 50 Вт. Разъёмы ДМУ-2-300/500-716: 7/16 DIN (розетка). Деление: 3,0 дБ. Выходов: 2. Развязка между портами не менее 20 дБ.
Конструкция ДМУ-2-300/500-716: работает при −30…+70 °C.
Где применяют
- Системы покрытия зданий и тоннелей для сетей TETRA и DMR.
- Ветвление фидерных линий с разъёмами 7/16 DIN.
- Разводка сигнала ретранслятора на две антенны.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-2-300/500-716).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 300–500 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | ≤0,5 дБ |
| Развязка / подавление | не менее 20 дБ |
| КСВН | ≤1,25 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-300/500-716 | 2 | 300–500 | 50 | ≤1,25 | — | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
Как подобрать ДМУ-2-300/500-716
- Полоса 300–500 МГц — только радиосвязь; для сотовых полос нужен другой делитель.
- Развязка выходов не менее 20 дБ.
- Разъёмы 7/16 DIN (розетка).
- Суммарная мощность передатчиков на входе ДМУ-2-300/500-716 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-300/500-716 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у ДМУ-2-300/500-716 — не больше 1,2 %, остальное уходит в антенну.
