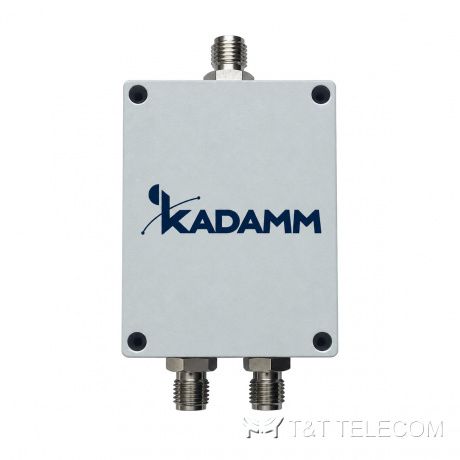

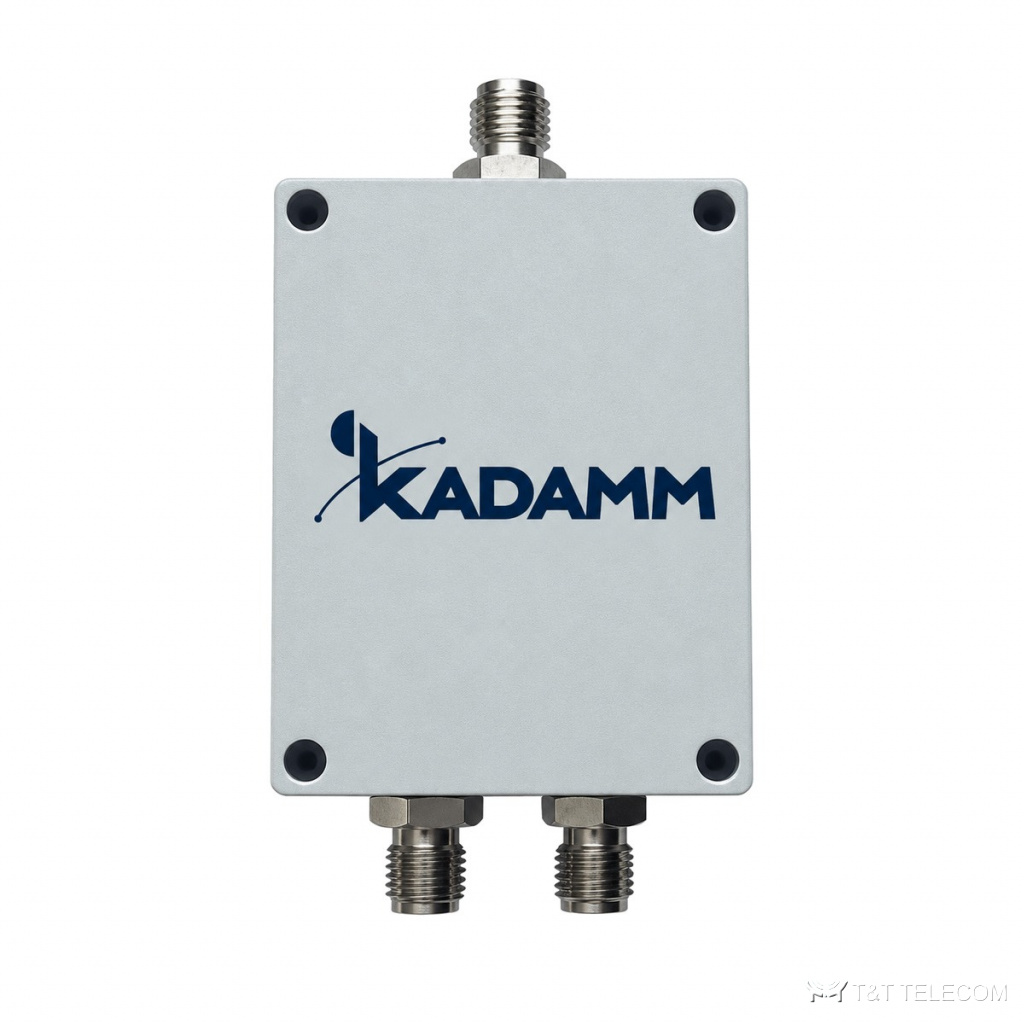

KADAMM ДМУ-2-1700/6000-SMA — делитель мощности на два выхода для верхних полос 1700–6000 МГц. Охватывает 1800–2600 МГц, 5G NR 3,5 ГГц и Wi-Fi 5 ГГц. Деление 3 дБ, дополнительные потери не более 1,5 дБ, КСВН не более 1,3, мощность 50 Вт, разъёмы SMA (розетка).
Устройство и принцип работы
ДМУ-2-1700/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-2-1700/6000-SMA — 1700–6000 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
КСВН ДМУ-2-1700/6000-SMA — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ДМУ-2-1700/6000-SMA — 50 Вт. Разъёмы ДМУ-2-1700/6000-SMA: SMA (розетка). Деление: 3,0 дБ. Выходов: 2. Конструкция ДМУ-2-1700/6000-SMA: защита IP65; работает при −45…+85 °C.
Где применяют
- Тракты верхних полос — 1800–2600 МГц, 5G NR и Wi-Fi 5 ГГц.
- Стенды и лаборатории с разъёмами SMA.
- Деление сигнала пополам между двумя антеннами или приборами.
- Для ДМУ-2-1700/6000-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1700–6000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-1700/6000-SMA | 2 | 1700–6000 | 50 | ≤1,3 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −45…+85 °C |
| Степень защиты | IP65 |
Как подобрать ДМУ-2-1700/6000-SMA
- Полоса начинается с 1700 МГц: нижние сотовые полосы 800–900 МГц делитель не охватывает.
- Мощность до 50 Вт.
- Разъёмы SMA (розетка) — для лёгких кабелей и приборов.
- Суммарная мощность передатчиков на входе ДМУ-2-1700/6000-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-2-1700/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ДМУ-2-1700/6000-SMA — не больше 1,7 %, остальное уходит в антенну.
