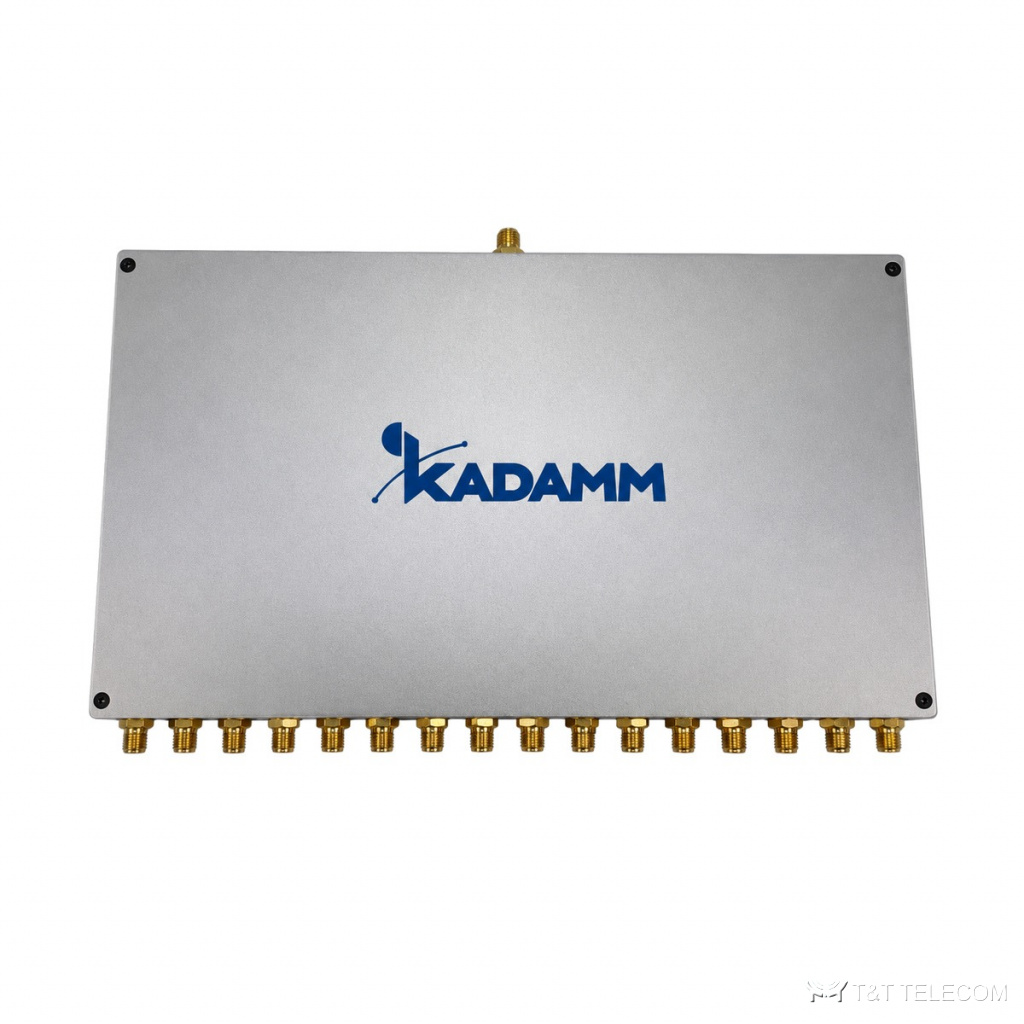

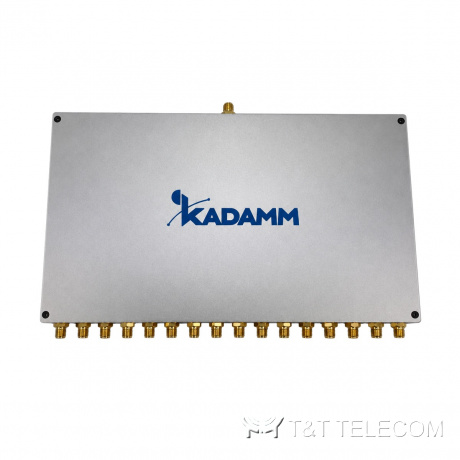

Делитель мощности KADAMM ДМУ-16-698/6000-SMA — 698–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-16-698/6000-SMA — широкополосный делитель на 16 выходов для 698–6000 МГц: сотовые сети, 5G NR и Wi-Fi. Потери с учётом деления до 16,5 дБ, развязка от 16 дБ. КСВН входа 1,8 в полосе 698–800 МГц и 1,5 выше, выходов — 1,3. Прямая мощность 30 Вт, обратная — 2 Вт на порт.
Как устроена ДМУ-16-698/6000-SMA
ДМУ-16-698/6000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-16-698/6000-SMA — 698–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
КСВН ДМУ-16-698/6000-SMA — не более 1,8 (698–800 МГц), не более 1,5 (800–6000 МГц): обратно отражается не больше 8,2 % подводимой мощности. Допустимая мощность на вход ДМУ-16-698/6000-SMA — 30 Вт. Разъёмы ДМУ-16-698/6000-SMA: SMA (розетка). Вносимые потери ДМУ-16-698/6000-SMA — не более 16,5 дБ. Развязка между портами не менее 16 дБ.
Конструкция ДМУ-16-698/6000-SMA: работает при −40…+85 °C.
Где применяют
- Раздача сигнала на 16 устройств в лабораториях и на испытаниях.
- Многоканальные системы приёма до 6 ГГц.
- Тестирование абонентских устройств.
- Для ДМУ-16-698/6000-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–6000 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН входа | ≤1,8 (698–800 МГц), ≤1,5 (800–6000 МГц) |
| КСВН выходов | ≤1,3 (698–800 МГц), ≤1,3 (800–6000 МГц) |
| Вносимые потери (с учётом деления на 16 выходов) | ≤ 16,5 дБ |
| Развязка / подавление | не менее 16 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-16-698/6000-SMA | 16 | 698–6000 | 30 Вт; обратная мощность 2 Вт на порт | ≤1,8 (698–800 МГц), ≤1,5 (800–6000 МГц) | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+85 °C |
Как подобрать ДМУ-16-698/6000-SMA
- Обратная мощность на порт — всего 2 Вт: не подавайте на выходы сигналы передатчиков.
- На нижнем краю полосы КСВН входа выше — до 1,8.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ДМУ-16-698/6000-SMA — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-16-698/6000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,8 (698–800 МГц), не более 1,5 (800–6000 МГц)?
Доля отражённой мощности при таком КСВН у ДМУ-16-698/6000-SMA — не больше 8,2 %, остальное уходит в антенну.
