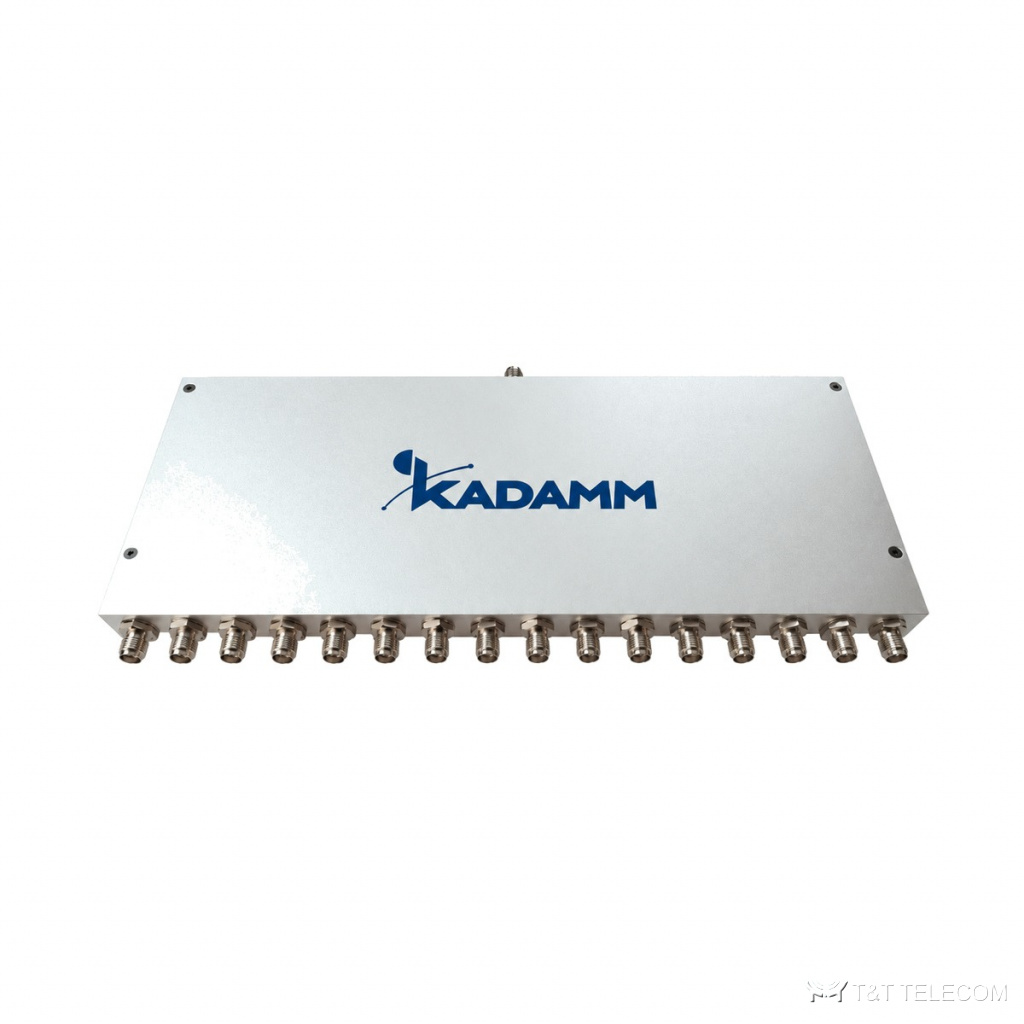

KADAMM ДМУ-16-1500/2000-SMA — делитель на 16 выходов для полосы 1500–2000 МГц в плоском корпусе 88 × 212 × 12 мм массой 480 г. Деление на 16 — 12 дБ, дополнительные потери до 1,2 дБ, развязка от 20 дБ, КСВН входа до 1,25, выходов — до 1,2.
Устройство и принцип работы
ДМУ-16-1500/2000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-16-1500/2000-SMA — 1500–2000 МГц, в неё попадают GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
КСВН ДМУ-16-1500/2000-SMA — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМУ-16-1500/2000-SMA — 30 Вт. Разъёмы ДМУ-16-1500/2000-SMA: SMA (розетка). Деление: 12 дБ. Развязка между портами не менее 20 дБ. Конструкция ДМУ-16-1500/2000-SMA: габариты 88 × 212 × 12 мм; масса 480 г; работает при −35…+75 °C.
Где применяют
- Раздача одного сигнала на 16 приёмников или каналов.
- Испытательные стенды и многоканальные системы.
- Сети L-диапазона и 1800 МГц.
- Для ДМУ-16-1500/2000-SMA: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1500–2000 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 12 дБ |
| Дополнительные вносимые потери | ≤ 1,2 дБ |
| Развязка / подавление | ≥ 20 дБ |
| КСВН входа | ≤ 1,25 |
| КСВН выходов | ≤ 1,2 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-16-1500/2000-SMA | 16 | 1500–2000 | в режиме делителя 30 Вт; в режиме сумматора 2 Вт | ≤ 1,25 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 88 × 212 × 12 мм |
| Масса | 480 г |
| Температура эксплуатации | −35…+75 °C |
Как подобрать ДМУ-16-1500/2000-SMA
- Делителем — до 30 Вт, сумматором — до 2 Вт.
- Плоский корпус удобно ставить в стойку или шкаф.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ДМУ-16-1500/2000-SMA — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДМУ-16-1500/2000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у ДМУ-16-1500/2000-SMA — не больше 1,2 %, остальное уходит в антенну.
