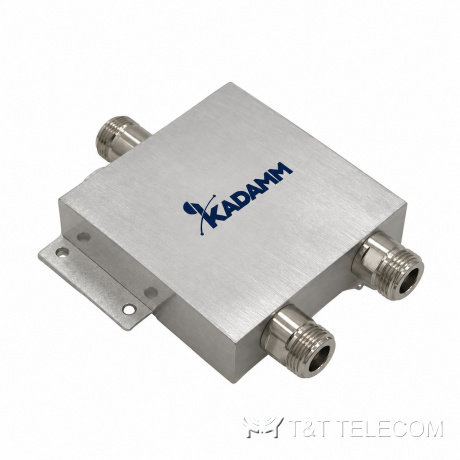

Делитель мощности KADAMM ДМУ-136/520-N — 136–520 МГц, на 2 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

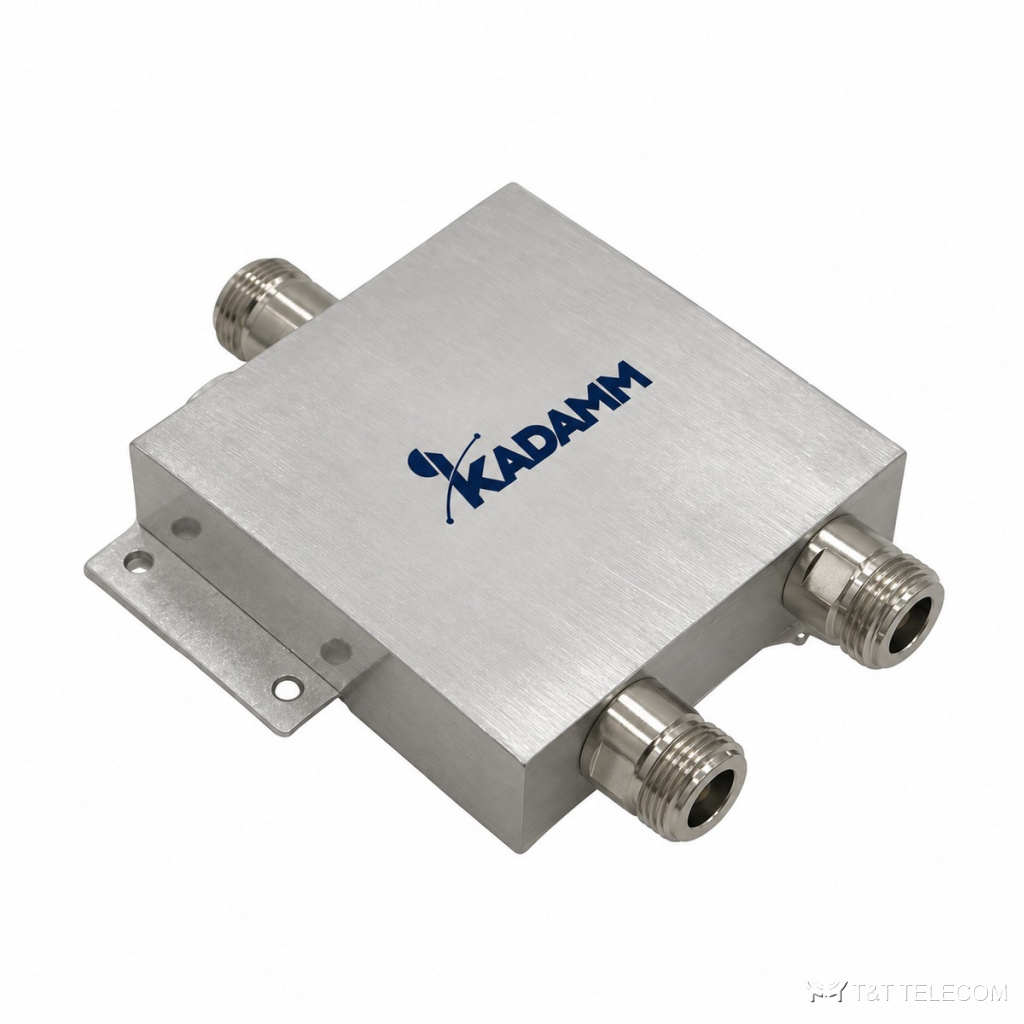

KADAMM ДМУ-136/520-N — это серия делителей мощности Уилкинсона на 2 и 4 канала, рабочая полоса 136–520 МГц. Через ДМУ-136/520-N сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМУ-136/520-N: разъём N; мощность 50 Вт средняя; вносимые потери не более 0,4–0,6 дБ сверх деления (по исполнению).
Как устроена ДМУ-136/520-N
ДМУ-136/520-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-136/520-N — 136–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Допустимая мощность на вход ДМУ-136/520-N — 50 Вт средняя. Разъёмы ДМУ-136/520-N: розетка N. Деление: 3,0 / 6,0 дБ. Выходов: 4. Развязка между портами не менее 18 дБ. Конструкция ДМУ-136/520-N: работает при −40 … +60 °C.
Область применения
- Полоса 136–520 МГц у ДМУ-136/520-N охватывает УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-136/520-N делит сигнал ретранслятора между этажами и зонами.
- Сети профессиональной радиосвязи от 136 МГц: ДМУ-136/520-N объединяет антенны на мачте и разводит сигнал по секторам.
- Для ДМУ-136/520-N: разводка сигнала по антеннам системы покрытия здания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–520 МГц |
| Выходов | 2 / 4 |
| Деление мощности | 3,0 / 6,0 дБ |
| Вносимые потери | не более 0,4–0,6 дБ сверх деления (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +60 °C |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-136/520-N | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,40 | ≥18 дБ | 50 Вт | 0,27 кг | 94,5×77×20 мм |
| KADAMM ДМУ-4-136/520-N | 4 | 6,0 дБ | ≤0,6 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 0,75 кг | 136×150×22 мм |
Как подобрать исполнение
- Число каналов ДМУ-136/520-N задаёт потери деления: 2 канала — 3,0 дБ, 4 канала — 6,0 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- У ДМУ-136/520-N разъём N: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-136/520-N — 50 Вт средняя; для нескольких несущих считают их сумму.
- Развязка между выходами ДМУ-136/520-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-136/520-N по входу: КСВН не более 1,30–1,40 (по исполнению).
- Рабочие температуры ДМУ-136/520-N: −40 … +60 °C.
- Суммарная мощность передатчиков на входе ДМУ-136/520-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-136/520-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМУ-136/520-N как сумматор?
Да, ДМУ-136/520-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМУ-136/520-N?
На выходах ДМУ-136/520-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 6,0 дБ при 4 каналах) и вносимые потери (не более 0,4–0,6 дБ сверх деления (по исполнению)).
Чем ДМУ-136/520-N отличается от направленного ответвителя?
ДМУ-136/520-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 136–520 МГц.
