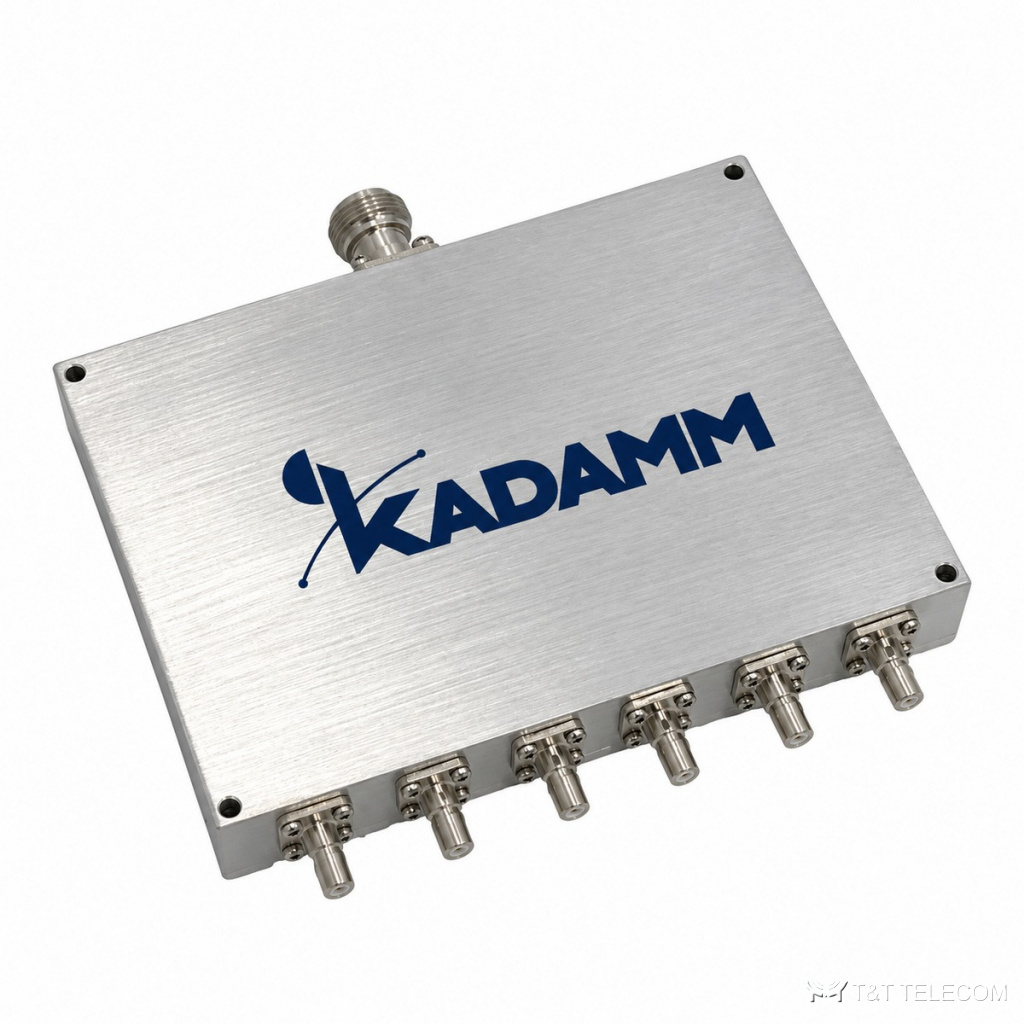

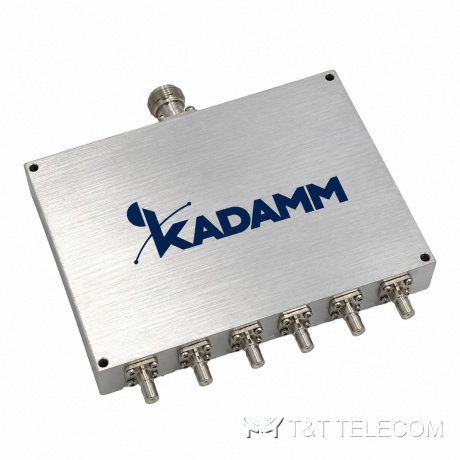

KADAMM ДМУ-118/136-N — это серия делителей мощности Уилкинсона на 6 каналов, рабочая полоса 118–136 МГц. ДМУ-118/136-N делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Основное по ДМУ-118/136-N: разъём N; мощность 50 Вт средняя; вносимые потери ≤1,1 дБ сверх деления.
Как устроена ДМУ-118/136-N
ДМУ-118/136-N делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМУ-118/136-N — 118–136 МГц, в неё попадают авиадиапазон 118–137 МГц.
КСВН ДМУ-118/136-N — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ДМУ-118/136-N — 50 Вт средняя. Разъёмы ДМУ-118/136-N: розетка N. Вносимые потери ДМУ-118/136-N — не более 1,1 дБ сверх деления. Деление: 7,8 дБ. Выходов: 6. Развязка между портами не менее 18 дБ.
Конструкция ДМУ-118/136-N: габариты 135×115,1×23,5 мм; масса 1 кг; работает при −20 … +70 °C.
Где применяют
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-118/136-N разводит сигнал по группам потолочных антенн.
- Ведомственная и технологическая радиосвязь от 118 МГц: через ДМУ-118/136-N к одной базовой станции подключают несколько антенн.
- Разводка сигнала по антеннам системы покрытия здания (ДМУ-118/136-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 118–136 МГц |
| Выходов | 6 |
| Деление мощности | 7,8 дБ |
| Вносимые потери | ≤1,1 дБ сверх деления |
| КСВН | ≤1,35 |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Габариты | 135×115,1×23,5 мм |
| Масса | 1 кг |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-6-118/136-N | 6 | 7,8 дБ | ≤1,1 дБ | ≤1,35 | ≥18 дБ | 50 Вт | 1 кг | 135×115,1×23,5 мм |
Подбор под проект
- На каждый из 6 выходов ДМУ-118/136-N приходится на 7,8 дБ меньше входного уровня, плюс собственные потери ≤1,1 дБ сверх деления.
- Под разъём N модели ДМУ-118/136-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-118/136-N: допустимо 50 Вт средняя.
- Схема Уилкинсона развязывает выходы ДМУ-118/136-N: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-118/136-N — ≤1,35; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМУ-118/136-N: −20 … +70 °C.
- Суммарная мощность передатчиков на входе ДМУ-118/136-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-118/136-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМУ-118/136-N?
С разъёмами N на стороне ДМУ-118/136-N; волновое сопротивление тракта — 50 Ом.
Работает ли ДМУ-118/136-N в обратную сторону?
Да, при обратном включении ДМУ-118/136-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-118/136-N?
На выходах ДМУ-118/136-N — входной уровень минус потери деления (7,8 дБ при 6 каналах) и вносимые потери (≤1,1 дБ сверх деления).
Что означает КСВН не более 1,35?
Доля отражённой мощности при таком КСВН у ДМУ-118/136-N — не больше 2,2 %, остальное уходит в антенну.
